Установка подогрева сидений, схема подключения

Установка подогрева сидений своими руками

Не все современные автомашины оснащаются подогревом сидений, потому что подобная опция, как правило, входит в более дорогие варианты комплектации. Несмотря на то, что аргументы за и против подобного апгрейда достаточно многочисленны, большая часть автовладельцев все-таки ставят такое усовершенствование своего автомобиля собственными силами. Итак, поговорим о том, как сделать обогрев сидений своими руками.

Разновидности подогревов при самостоятельной установке

Такого рода приспособления для разных автомобильных брендов в наши дни очень разнообразны и способны удовлетворить самый прихотливый запрос. Прежде всего следует выделить два принципиально разных подхода к обогреву:

Чехлы и накидки

Встраиваемые обогревающие элементы

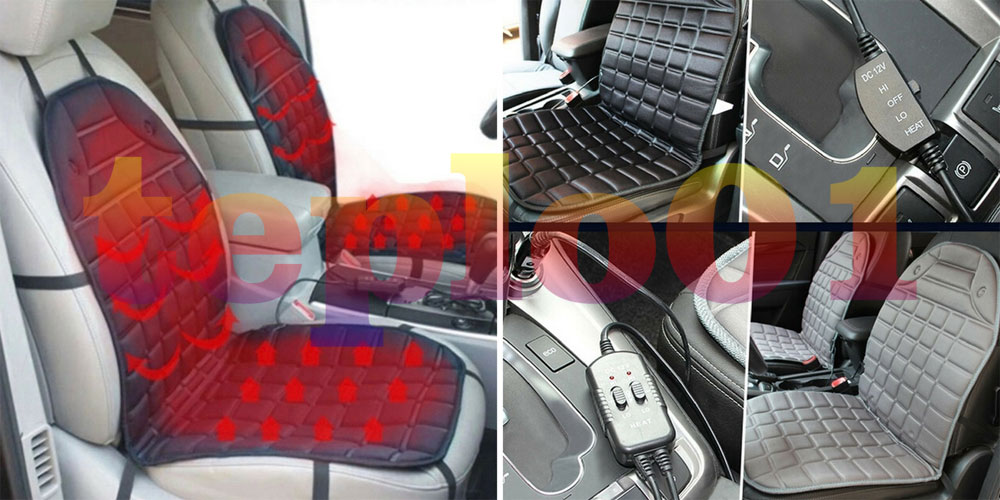

Чехлы и накидки с подогревом на сидения

Прежде чем приступить к самостоятельной установке обогревателя автокресел, необходимо учесть, что первый вариант – гораздо более бюджетный и менее сложный технически. В этом случае потребуется всего лишь надеть чехол на сиденье и спинку, подсоединить к бортовой сети – и тепло вам обеспечено. Чаще всего подогреватель подключают к автомобильному прикуривателю, но иногда используют и клеммы. При всем этом использование чехла-обогревателя отличается и существенными минусами:

  • недостаточная пожаро- и электробезопасность
  • поверхность обогревается неравномерно
  • проводные соединения неудобны
  • страдает вид интерьера авто
  • неприменимость накидок для заднего ряда сидений

Имеется еще одно неудобство. Большинство использует прикуриватель для подключения других устройств (в частности, навигаторов, видеокамер, зарядников для смартфонов). И как раз в этом случае разветвитель – не лучший выход, поскольку обогреватель требует значительной энергии, поэтому есть вероятность срабатывания предохранителей. Помимо всего, снижается пожаробезопасность автомашины. Схема подключения подогрева сидений требует вдумчивого подхода.

Варианты со встраиванием обогрева

Автовладельцев, которых интересует подключение обогрева сидений в Москве и других городах, а также желающих обустроить подогрев автокресел собственными силами, этот способ нередко заранее затрудняет, поскольку требует наличия монтажных навыков. Но не так уж сложна схема подключения обогрева сидений на практике, особенно если досконально следовать инструкциям экспертов. Наладить работу встроенного подогрева под силу каждому, кто способен держать отвертку в руках. Следует только пристально изучить инструкцию и располагать необходимым комплектом инструментов. К тому же встроенные устройства обладают неоспоримыми преимуществами:

  • позволяют подогревать как передний ряд сидений, так и задний
  • элементы обогревательной системы практически незаметны, проводка размещена под панелями
  • система подключается непосредственно к бортовой электросети, оставляя свободным прикуриватель
  • не меняется форма сидений и спинок, салон машины выглядит без визуальных изменений

Видео

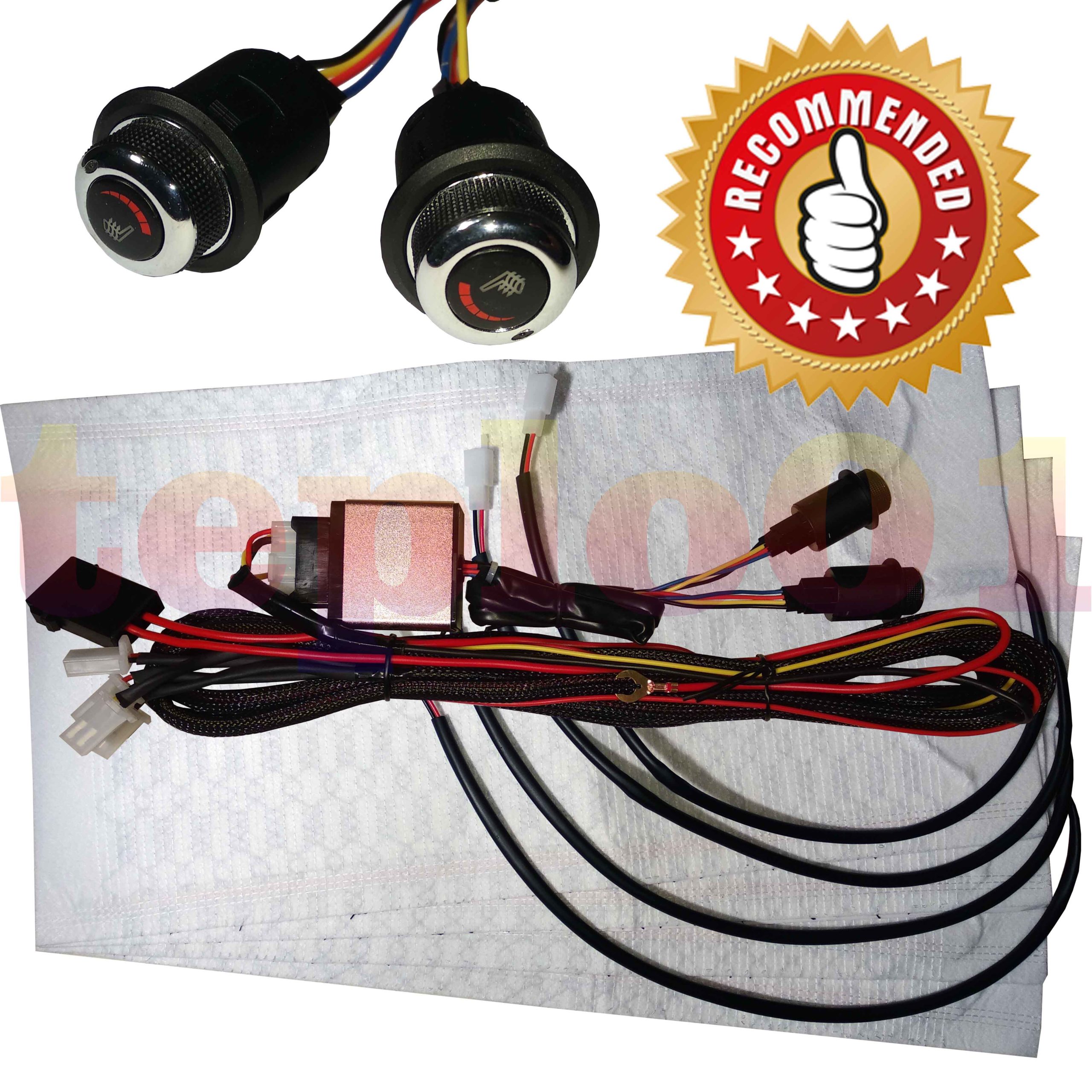

В комплект входит

  • Под­клад­ки с нагре­ва­тель­ны­ми эле­мен­ты для двух перед­них сиде­ний (ниж­ней части и спин­ки), про­вод­кой и переключателями.
  • Про­вод­ка вклю­ча­ет в себя тер­мо­ста­ти­че­ский регу­ля­тор, дер­жа­тель предо­хра­ни­те­ля с 12v предо­хра­ни­те­лем, а так­же реле.
  • Стяж­ки и лип­кая лента.
  • В набо­ре обыч­но есть всё необ­хо­ди­мо для стан­дарт­ной уста­нов­ки ком­плек­та подо­гре­ва сиде­ний. Если потре­бу­ют­ся какие-либо элек­три­че­ские эле­мен­ты (соеди­ни­тель­ные кон­нек­то­ры, гоф­ра и пр.) их мож­но докупить.

Какие инстру­мен­ты потребуются:

  1. Кре­сто­вая и плос­кая отвёртка
  2. Ключ-тре­щёт­ка с голов­кой для демон­та­жа сидений
  3. Кле­щи для сня­тия изоляции
  4. Обжим­ные щипцы
  5. Кусач­ки или нож­ни­цы по метал­лу (для сре­за­ния колец кре­пя­щих обивку).
  6. Нож с лез­ви­я­ми или ножницы
  7. дрель со сту­пен­ча­тым сверлом
  8. паяль­ник с при­по­ем и паяль­ной пастой
  9. мар­кер
  10. нож­ни­цы
  11. муль­ти­метр, 12V элек­три­че­ский тестер с лампочкой.
На фото­гра­фии уни­вер­саль­ный ком­плект подо­гр
На фото­гра­фии уни­вер­саль­ный ком­плект подо­гре­ва сиде­ний с кар­бо­но­вы­ми нагре­ва­тель­ны­ми эле­мен­та­ми в виде яче­и­стой струк­ту­ры. Такие набо­ры про­да­ют­ся как на Aliexpress, так и в дру­гих интер­нет и off-line магазинах.

Допол­ни­тель­ные аксес­су­а­ры и набо­ры для уста­нов­ки не тре­бу­ют­ся для боль­шин­ства уста­но­вок, но исполь­зу­ют­ся про­фес­си­о­наль­ны­ми установщиками.

В комплект входит

Какие инстру­мен­ты потре­бу­ют­ся:

p, blockquote 18,0,0,0,0 —>

  1. Кре­сто­вая и плос­кая отвёрт­ка
  2. Ключ-тре­щёт­ка с голов­кой для демон­та­жа сиде­ний
  3. Кле­щи для сня­тия изо­ля­ции
  4. Обжим­ные щип­цы
  5. Кусач­ки или нож­ни­цы по метал­лу (для сре­за­ния колец кре­пя­щих обив­ку).
  6. Нож с лез­ви­я­ми или нож­ни­цы
  7. дрель со сту­пен­ча­тым свер­лом
  8. паяль­ник с при­по­ем и паяль­ной пас­той
  9. мар­кер
  10. нож­ни­цы
  11. муль­ти­метр, 12V элек­три­че­ский тестер с лам­поч­кой.


На фото­гра­фии уни­вер­саль­ный ком­плект подо­гре­ва сиде­ний с кар­бо­но­вы­ми нагре­ва­тель­ны­ми эле­мен­та­ми в виде яче­и­стой струк­ту­ры. Такие набо­ры про­да­ют­ся как на Aliexpress, так и в дру­гих интер­нет и off-line мага­зи­нах. Допол­ни­тель­ные аксес­су­а­ры и набо­ры для уста­нов­ки не тре­бу­ют­ся для боль­шин­ства уста­но­вок, но исполь­зу­ют­ся про­фес­си­о­наль­ны­ми уста­нов­щи­ка­ми.

p, blockquote 19,0,0,0,0 —>

Выбор комплекта подогрева для установки

Ассортимент, представленный в магазинах, достаточно широк, чтобы каждый покупатель смог выбрать подходящий комплект, для установки своими руками. В основном это продукция немецких, российских и китайских производителей. Как показывает практика, наибольшей надежностью отличаются немецкие комплекты (например, WEACO), единственный их недостаток – высокая цена. Зато они абсолютно универсальны, их можно использовать в любом автомобиле, причем, как на передних сидениях, так и на задних сидениях. Такой подогрев имеет несколько степеней защиты от перегрева и два режима работы.

В качестве альтернативы немецкой продукции, хорошо зарекомендовали себя отечественные комплекты производства и «Автотерм». Их продукция по надежности не уступает немецкой, потребительские качества также довольно высоки. Все модели встраиваемого подогрева сидений защищены от перегрева посредством термореле, в качестве нагревательного элемента в них используется армированный кабель. Некоторые модели имеют функцию автоматического отключения при перегреве.

Самые доступные по цене – китайские комплекты. Пожалуй, это их единственное достоинство, поскольку о надежности говорить не приходится. Из-за того, что при их производстве применяются самые дешевые материалы для снижения стоимости, у таких комплектов для подогрева сидений может запросто сломаться кнопка включения, перегорает проводка, нагрев зачастую неравномерный. Нельзя забывать и о том, что сгоревший подогрев может стать причиной замыкания электропроводки автомобиля или пожара в салоне. Рисковать в данном случае не стоит, поскольку экономия получается весьма сомнительная.

Подключение проводки подогрева сидений

  • Удоб­нее будет про­ве­сти про­вод­ку от сиде­ний к источ­ни­ку пита­ния, когда сиде­ния сня­ты и нахо­дят­ся вне салона.
  • Про­вод­ка долж­на иметь запас дли­ны и быть про­тя­ну­та так, что­бы мож­но было изме­нять поло­же­ние сиде­ния без каких-либо слож­но­стей. Кабель не дол­жен касать­ся ост­рых кра­ёв, сги­бать­ся или натя­ги­вать­ся, во избе­жа­ние повреждения.
  • Поду­май­те, куда мож­но спря­тать про­вод­ку от подо­гре­ва. Самые под­хо­дя­щие места – под цен­траль­ную кон­соль, кото­рая рас­по­ло­же­на меж­ду перед­ни­ми сиде­ни­я­ми, под ков­ро­вым покры­ти­ем, с краю от места под ноги, либо в месте, где рас­по­ло­жен порог.
  • Изу­чи­те схе­му под­клю­че­ния подо­гре­ва, кото­рая есть в инструк­ции, а так­же схе­му про­вод­ки ваше­го авто­мо­би­ля. Вам нуж­но пита­ние для подо­гре­ва сиде­ний, кото­рое будет пол­но­стью выклю­чать­ся, когда ключ зажи­га­ния извлечён.
Упро­щён­ная схе­ма под­клю­че­ния подо­гре­ва сид
Упро­щён­ная схе­ма под­клю­че­ния подо­гре­ва сидения
  • Плюс (обыч­но крас­ный про­вод) может быть соеди­нён с плю­со­вым пита­ни­ем зажигания.
  • Надёж­но при­со­еди­ни­те мас­су (чёр­ный про­вод) малень­кой клем­мой к мину­су кузо­ва (мас­се). Непра­виль­ное зазем­ле­ние может стать при­чи­ной нера­бо­то­спо­соб­но­сти подогрева.
  • Выбе­ри­те под­хо­дя­щее лег­ко­до­ступ­ное для води­те­ля и пас­са­жи­ра место для уста­нов­ки пере­клю­ча­те­ля и убе­ди­тесь, что за выклю­ча­те­лем будет доста­точ­но про­стран­ства под про­вод­ку и крон­штейн пере­клю­ча­те­ля. Это может быть сбо­ку сиде­ния, спе­ре­ди пане­ли при­бо­ров или на пане­ли, кото­рая про­хо­дит меж­ду води­тель­ским и пас­са­жир­ским сиде­ни­ем. Пометь­те место и про­свер­ли­те при­мер­но 20 мм отвер­стие для уста­нов­ки пере­клю­ча­те­ля. Отвер­стие долж­но быть не слиш­ком малень­кое или не слиш­ком боль­шое. Это важ­но для надёж­но­го креп­ле­ния пере­клю­ча­те­ля. Наи­бо­лее под­хо­дя­щее место для пере­клю­ча­те­ля – на пла­сти­ко­вой обли­цов­ке, рас­по­ло­жен­ной с боку сидения.
Выбе­ри­те лег­ко­до­ступ­ное для води­те­ля и пас
Выбе­ри­те лег­ко­до­ступ­ное для води­те­ля и пас­са­жи­ра место для уста­нов­ки переключателя.

Как установить подогрев сидений в автомобиль собственноручно?

Сиденье с подогревом – это не только удобно, но и гораздо комфортнее, чем стандартная автомобильная «печка». Этот гаджет срабатывает очень быстро, поэтому так приятно зимним студеным утром садиться в кресло машины, оборудованное именно этой простой на первый взгляд опцией.

Плюхнулся на ледяное сиденье на пару секунд, завел машину, нажал кнопку включения подогрева, и в течение пары минут сиденье уже тепленькое. Все как раз нагреется, пока чистите машину от снега. И вот оно, высшее наслаждение – садиться в теплое кресло, когда кругом мороз. Минут через десять можно будет отключать или переводить в менее интенсивный режим – жарит устройство от души.

В общем, кто впервые попробовал, тот уже вряд ли когда-либо откажется от такой штуки, в особенности если у вас стоят кожаные сиденья… К сожалению, не у всех автомобили изначально оборудованы обогревом. Если вы входите в их число, то расстраиваться не нужно. У вас есть три пути дооснастить вашу машину:

либо с помощью накидки на сиденье с подогревом (самый дешевый, но наименее эстетичный вариант);

через последующую установку обогрева внутрь сидений (самый трудоемкий и сложный способ);

при помощи замены сиденья (наиболее дорогой способ).

Установка нагревательных элементов для подогрева сидений

Прежде рассмотрим механическую часть, то есть то, что предстоит сделать для установки нагревающих элементов в сидения машины, а дальше рассмотрим и электрическое подключение подогрева сидений. Вначале необходимо снять сиденья. Тут всё просто. Только перед тем как откручивать водительское сиденье, загляните под него и вытащите разъём индикатора не пристёгнутого ремня. Для этого нажмите на фиксатор разъёма и потяните на себя.

Сиденья крепятся четырьмя болтами к кузову. Головка у болтов на Гранте под так называемую «евро» головку (Е10). Если у вас другая возьмите соответствующий ключ. Откручиваем эти болты и снимаем сиденья.

Для удобства снятые сидения заносим домой и начинаем с работать уже с ними дома. Разбираем сиденья. Нам необходимо снять спинку. Для этого переворачиваем кресло набок. Берём две плоские отвёртки. Вставляем их с двух сторон под барашек регулировки угла наклона спинки и поддевая его снимаем.

После этого, поддев плоской отвёрткой, разъединяем две половинки пластмассовых крышечек. Делаем это очень аккуратно, так как можно случайно сломать направляющие.

Выкручиваем саморез удерживающий декоративную накладку. Снимаем ее.

Берём ключ на 13 мм. и отворачиваем два болта М8 мм., крепящие спинку сиденья к основанию.

После этого аналогичные работы производим с противоположной стороны. Затем разъединяем половинки кресел. Теперь необходимо снять заводские чехлы сиденья. Начнём с нижнего каркаса кресла. Переворачиваем его «вверх ногами». Чехол крепится к каркасу заводскими фиксаторами из жёсткой проволоки.

Они легко разжимаются плоскогубцами. Для разжима необходимо зажать плоскогубцами край проволоки, и прокрутить её круговым движением. На фото изображены места, где нужно разъединять эти самые фиксаторы.

После того, как все отмеченные на фото фиксаторы освобождены, отодвигаем чехол в сторону и видим пенолитьё.

Теперь необходимо освободить чехол спинки кресла. Внизу спинки есть пластиковый замок. Отсоединяем его по периметру и задираем вверх часть чехла. Переворачиваем спинку задней частью вверх. Под чехлом увидите такие же фиксаторы. Необходимо удалить четыре штуки, как на фото.

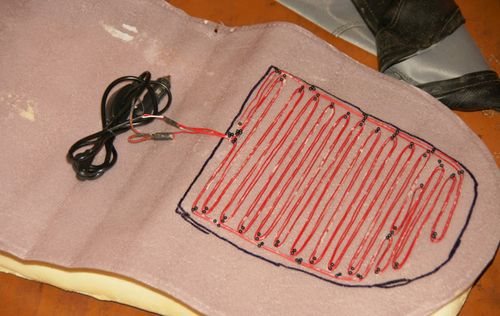

После того как пенолитьё оголено, берём наши грелки, примеряем их и крепим. Начнём со спинки. Грелка спинки имеет трапецевидную форму, как и место на спинке под обогрев нашего кресла. Но совпадает она с креслом лишь вверх тормашками, проводом вверх.

Подключение нагревательных элементов для обогрева сидений схема

Теперь об электрическом подключении. Здесь все вроде кажется просто. Взял выключатель необходимого номинала по току и напряжению, да и подключил все последовательно. Но бы вас предостерегли от такого варианта. Все дело в том, что сущность человеческая все же иногда проявляется и в его забывчивости. А это значит, что один раз оставив подогрев сидений включенным, когда машина осталась на стоянке, вы можете полностью разрядить аккумулятор. Здесь лучше всего обеспечить зависимость от выключения замка зажигания. То есть если замок зажигания отключается, то и подогрев сидений тоже. Это легко сделать с помощью реле. Обмотка которого будет срабатывать от включения замка зажигания, и от последовательно установленной кнопки включения подогрева. У такой схемы будет два плюса. Первое, это как мы уже сказали отключение вместе с зажиганием в машине. Второе, независимое подключение по силовым токам после замка зажигания. То есть ток включения реле не будет значительно влиять на токи после замка зажигания, а значит не будет причиной перегорания предохранителей в монтажном блоке.

Итак, мы вам предлагаем следующую схему.

Да, здесь есть минус. Это то, что схему вообще лучше сделать отключающуюся через какое-то время, но это усложнит ее. А значит, не все автолюбители смогут ее повторить. Однако, что самое главное, в целом и в общем схема вполне работоспособна.

Если же все-таки вы будете делать схему с отключением по времени, то об этом в статье «Таймер в автомобиле своими руками». И даже видео на эту тему.

Подсоединение обогревателей

Изготовители снабжают свои комплекты подробной инструкцией о подсоединении обогревательного устройства к автомобильной электросети. Но если у вас возникают затруднения, как сделать обогрев сидений своими руками, есть смысл воспользоваться помощью специалиста.

Но даже если вы не сомневаетесь в собственных навыках, все же не лишними будут определенные рекомендации:

– воспользуйтесь мультиметром, чтобы отыскать цепи 12 В, подсветку и зажигание;

– плюсовой контакт термореле подсоедините к разъему замка зажигания, на который питание подается лишь с поворотом ключа;

– питающий провод подсоедините через предохранитель к плюсовому контакту аккумуляторной батареи;

– провод с «минусом» подключите к «массе»;

– подключите провода подсветки кнопки к контактам прикуривателя;

– пропаяйте и изолируйте каждое соединение;

– протестируйте работоспособность устройства.

Типы подогрева

Сразу стоит отметить, что для того, чтобы иметь тёплые сиденья зимой не обязательно вскрывать обшивку и самостоятельно подключать электрическую схему подогрева. Есть альтернативы, позволяющие избежать подобного. Само собой, несмотря на преимущества без недостатков у такого варианта не обошлось.

Специальные накидки

Данный тип подогрева сидений не нуждается в какой-либо сложной установке. Достаточно накинуть накидку на кресло, и вы обеспечите себя теплом на всю зиму. По крайней мере, именно так данная концепция выглядит на первый взгляд.

Кроме накидок на рынке, вы также можете отыскать специальные чехлы с подогревом для автомобильных сидений. Они являются гораздо более удобными, так как имеют лучшую фиксацию, и не будут сползать на резких поворотах.

Кроме простоты в установке, к достоинствам именно такого подогрева сидений, который каждый может установить своими руками, можно причислить низкую стоимость. К сожалению, без недостатков обойтись не удалось. Самым главным является крайне низкое качество всей конструкции.
