Правила использования
Рис. 5: как пользоваться изолирующей штангой Для обеспечения безопасности во время каких-либо манипуляций необходимо соблюдать ряд правил. Так, в электроустановках более 1 кВ обязательно необходимо надевать диэлектрические перчатки и щиток на лицо. Так как в случае наличия напряжения на элементах электроустановки перчатки выполняют роль дополнительного защитного приспособления, призванного предотвратить попадание потенциала на человека при любых внештатных ситуациях. Сами перчатки, как и изолирующая штанга должны проверятся перед началом работы на целостность и соответствие сроков испытаний.
Видео
Измерительные
Используя этот профессиональный электроинструмент, появилась возможность определить скачки, падение напряжения на участках электроустановки, находящейся в обычном рабочем режиме. Выделяют два метода: с помощью замера температуры контактов либо непосредственным замером скачков напряжения.
Измерительная головка представляет собой искровой промежуток, настроенный в лабораторных условиях. Выставляется минимально допустимое значение. Рабочая головка через параллельное подключение к проверяемому участку, с помощью индикаторов, показывает наличие или отсутствие напряжения. Важно, чтобы в момент контроля электрическая установка находилась в обычном рабочем режиме.
Можно выделить три основных типа:
- ШИУ. В данном устройстве предусмотрена возможность менять расстояние между электродами, что позволяет наиболее точно получать данные по замерам.
- ШИ. В таких приборах устанавливается стрелочный микроамперметр с добавочным сопротивлением до 160 мегаом. В зависимости от метода измерения, меняется на рабочем участке комплект щупов с проводниками, которые подсоединяют к зажимам. Щупы накладывают на контролируемый изолятор, происходит параллельное подключение. Стрелка микроамперметра показывает результат замеров.
Устройство ШИ применяют и для второго метода. Устанавливаются щупы для замера температуры на контактах.
- Электроизмерительные клещи. Представляет собой трансформатор тока с разъемным магнитопроводом. Для первичной обмотки используется проводник с измеряемым током, а вторичную замыкают на измерительный прибор либо стрелочный, либо цифровой.
Требования к изолирующим штангам
Согласно установленным нормам эти приспособления должны соответствовать таким требованиям:
- Каждая модель должна включать в себя не менее трех частей. При необходимости удлинения или складывания в составных штангах может применяться и большее число элементов, но без ущерба изоляционному промежутку.
- Конструкция рабочего наконечника должна надежно крепиться к изолирующему элементу, не допуская шаткости или хода.
- Наконечник должен четко захватывать элемент, для которого он предназначен – предохранители, ножи разъединителя, зажимы проводов и прочие. Запрещается использовать конкретную штангу или насадку не по назначению.
- По отношению к защитным заземлениям, конструкция штанги должна надежно фиксировать шлейф заземления для закручивания и откручивания зажима.
- Конструкция заземления и точки его фиксации должны предотвращать выпадение зажима, которое может произойти от динамического удара, когда они проводят ток кз.
- Усилие, прикладываемое к ручке не должно быть более 80 Н для измерительных и не более 160 Н для всех остальных. Штангой должен оперировать один работник, только для моделей на 500 кВ и более ее раскладкой и установкой должны управлять одновременно два человека.
Техника безопасности
Работник должен следить за тем, чтобы в момент измерения напряжения или проведения ремонтных работ, штанга не приближалась к элементам заземления.
Все работы должны осуществляться на поверхности земли или же на приспособлениях с большой площадью. В случае применения лестниц и т.п., есть вероятность потери равновесия и работник может коснуться рабочей области оборудования, что может привести к печальным последствиям.
Штанга на рабочей территории должна переноситься только в горизонтальном положении, а ее составные части собираться непосредственно на месте проведения работ.
Если изолирующая штанга имеет большую длину, работы должны проводиться только двумя электриками. Это позволит без труда удерживать штангу.
При выполнении работ со штангой обязательно требуется использование диэлектрических перчаток. Категорически запрещается:
- Проводить работы во время выпадения атмосферных осадков и при высокой влажности.
- Использовать штанги, которые не прошли испытаний в соответствующих службах.
- Работать со штангами, в которых есть видимые или невидимые неисправности, повреждения.

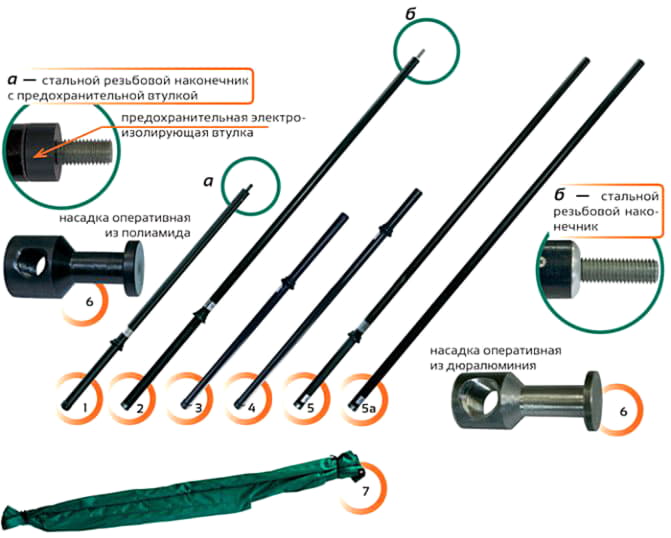

Универсальные штанги ШИУ предназначены для крепления сменных инструментов. Штанги имеют унифицированную рабочую часть, на которую могут устанавливаться: шабер насадка для оперативных работ, насадка универсальная для оперативных работ, указатель высокого напряжения со светозвуковой индикацией.&nbs..
Универсальные штанги ШИУ предназначены для крепления сменных инструментов. Штанги имеют унифицированную рабочую часть, на которую могут устанавливаться: шабер насадка для оперативных работ, насадка универсальная для оперативных работ, указатель высокого напряжения со светозвуковой индикацией. ..
Предназначена для оперативной работы в электроустановках постоянного и переменного тока частоты 50 Гц и напряжением до 330 кВ для управления разъединителями, а также для замены трубчатых высоковольтных предохранителей. ТЕХНИЧЕСКИЕ ДАННЫЕ..
Предназначены для оперативной работы в электроустановках постоянного и переменного тока частоты 50 Гц и напряжением до 1 кВ. Применяется для включения и отключения однополюсных разъединителей. Рабочая часть штанги конструктивно дает возможность обеспечения надежного закрепления сменных приспособл..
Штанги изолирующие типа ШЗП предназначены для наложения переносных заземлений в электроустановках постоянного и переменного тока частоты 50 Гц и напряжением от 1 до 220 кВ. Штанги изолирующие ШЗП-10/15 и ШЗП-35 изготовлены из трубок ПВХ, а штанги изолирующие ШЗП-110 и ШЗП-220 из стеклопластика. Д..
Предназначена для оперативной работы в электроустановках постоянного и переменного тока частоты 50 Гц и напряжением от 1 до 10 кВ. Штанга состоит из рабочей части, изолирующей части, рукоятки (рукоятка совмещена с изолирующей частью) и двух металлических звеньев, соединенных полумуфтами. &nbs..
Предназначена для оперативной работы в электроустановках постоянного и переменного тока частоты 50 Гц и напряжением до 15 кВ. Применяется для включения и отключения однополюсных разъединителей. Рабочая часть штанги конструктивно дает возможность обеспечения надежного закрепления сменных приспособ..
Предназначены для оперативной работы в электроустановках постоянного и переменного тока частоты 50 Гц и напряжением до 220 кВ. Применяется для включения и отключения однополюсных разъединителей. Рабочая часть штанги конструктивно дает возможность обеспечения надежного закрепления сменных приспосо..
Предназначена для оперативной работы в электроустановках постоянного и переменного тока частоты 50 Гц и напряжением до 220 кВ. Применяется для включения и отключения однополюсных разъединителей. Рабочая часть штанги конструктивно дает возможность обеспечения надежного закрепления сменных приспосо..
Изолирующие штанги
Изолирующие штанги по назначению разделяются на оперативные и измерительные . Оперативные изолирующие штанги предназначаются для выполнения операций с однополюсными разъединителями в закрытых распределительных устройствах напряжением до 35 кВ включительно, а также для выполнения других операций, как, например, определение места вибрации шин, нагретого места контактов или шин, присутствия напряжения (по искре или с помощью навинченного на штангу указателя высокого напряжения), для операций с предохранителями высокого напряжения или для очистки изоляции оборудования от пыли под напряжением.
Измерительные изолирующие штанги предназначаются для измерения распределения потенциала по гирлянде подвесных или по колонке штыревых изоляторов, сопротивления контактов и соединителей под рабочим током и температуры нагрева шин и токоведущих частей в распределительном устройстве.
Устройство изолирующих штанг
Каждая изолирующая штанга состоит из трех основных частей: рабочей части, изолирующей части и ручки-захвата.
Рабочая часть изолирующей штанги представляет собой или металлический наконечник, имеющий форму, зависящую от назначения штанги (оперативные штанги), или измерительную головку различного назначения (измерительные штанги). Рабочая часть жестко скрепляется с изолирующей, которая соединяет рабочую часть с ручкой-захватом.
Изолирующая часть изготовляется обязательно из изоляционного материала.
Ручка-захват изолирующей штанги, как правило, изготовляется из того же материала, что и изолирующая часть, и должна быть такой длины, чтобы человек мог оперировать со штангой, не прикладывая усилия более чем 8 кг.
Отдельные разъемные части составной изолирующей штанги соединяются на резьбе, которой снабжаются переходные металлические части, жестко прикрепленные к изоляционному материалу.
При выполнении изолирующей части и ручки-захвата как из одного куска материала, так и из составных частей, между изолирующей частью и ручкой-захватом делается упор в виде кольца диаметром на 5—20 мм больше, чем диаметр ручки-захвата. Упор ограничивает гори работе руки оператора, чтобы они не приблизились к рабочей части, уменьшив тем самым длину изолирующей части. Поэтому запрещается обозначать длину изолирующей части штанги только полоской краски.
Длина изолирующей части штанги определяется напряжением электроустановки, для которой предназначена изолирующая штанга.
Длина измерительных штанг определяется расстояниями, на которых производятся измерения. Штанги для измерений при напряжении выше 220 кВ выполняются с расчетом, что работа ими производится двумя лицами.
Размер изолирующей части штанги определяется, во-первых, тем, чтобы при прикосновении к токоведущим частям, находящимся под напряжением, ток утечки не превышал допустимой величины и, во-вторых, чтобы оператор или руки его не приближались на недопустимо близкое расстояние к токоведущим частям во избежание перекрытия по воздуху или поражения тепловым действием дуги, могущей возникнуть при операции.
Штанга оперативная универсальная ШОУ-110
Работа с изолирующими штангами
При работе с изолирующими штангами запрещается касаться руками изолирующей части далее ограничительного упора. Для повышения поверхностного сопротивления и защиты от увлажнения изолирующая часть штанг покрывается слоем изоляционного лака. Поэтому, если во время работы с изолирующей штангой повреждается лаковый покров, работа должна быть прекращена и до восстановления лакового покрова с последующим испытанием штанга не должна употребляться. В особенности это относится .к измерительным штангам, которыми производится измерение распределения напряжения по гирлянде с опоры линии электропередачи или с конструкции распределительного устройства, так как при перемещении штанги можно поцарапать ее об металлоконструкцию.
Классификация
Классификация устройств образуется в зависимости от сферы применения.
Вне зависимости от того, где и как будут использоваться эти устройства, необходимо произвести проверку их работоспособности перед тем, как перейти к реальной практике.
Ремонтные штанги
Помогают при выполнении ремонтных работ и монтаже систем. Данный тип конструкции позволяет проводить ремонтные работы в токопроводящих системах. Стоимость этого типа начинается от 500 руб.
Измерительные штанги
Служат для того, чтобы выполнять измерение цепей, что находятся под напряжением. Они оснащены специальной головкой или насадкой, которая позволяет выполнять измерения. Стоимость такой комплектации начинается от 600 руб.
Наконечник для измерительной штанги
Оперативный тип
Используется для выполнения задач, связанных с элементами, которые проводят ток. Данный тип устройств применяется для переключения разъединителей, очистки изоляции, проверки наличия напряжения и многого другого. Стоимость оперативных штанг начинается от 400 руб.
Оперативные штанги подразделяются на:
- ШО.
- ШОС.
- ШОУ.
- ШЗП.
Универсальный тип
Рассчитан для выполнения широкого спектра задач. Поставляется в комплекте со сменными инструментами, которые меняются в зависимости от выполняемой задачи. Из-за широкого спектра применения имеет самую высокую стоимость в сравнении с другими типами изолирующих штанг. Цена начинается от 900 руб.
Штанги для измерения температуры токоведущих частей
Измерительные штанги с электротермометром предназначаются для измерения температуры контактных соединений токоведущих частей, находящихся под напряжением. Таблица 11 Размеры измерительных штанг типа ШИ Троицкого электромеханического завода
Примечание. В скобках указаны значения для штанг из древесного пластика. Известны штанги с электротермометрами типов ЭТ-1 и ЭТ-2, разработанные СКТБ ВКТ Мосэнерго. Штанга с электротермометром ЭТ-1 рассчитана на применение в электроустановках до 10 кВ включительно. На конце штанги укреплен датчик с термосопротивлением, а на изолирующей части установлен измерительный прибор, проградуированный в градусах Цельсия. Измерительная головка с электротермометром типа ЭГ-2 предназначена для укрепления на штанге, рассчитанной для применения в электроустановках напряжением 35 кВ и выше. Датчик этих электротермометров снабжен контактом, который замыкается только при нажатии датчиком на поверхность, температуру которой нужно измерить. Контакт включает цепь батареи, питающей мостовую схему для измерения сопротивления, значение которого пропорционально температуре контакта. Сопротивления плеч моста смонтированы в корпусе прибора. В качестве измерителя в электротермометрах использованы микроамперметры с пределом измерения 0-100 мкА.
«Клещи»
Отдельной позицией стоит выделить изолирующие клещи. Элемент позволяет производить замену предохранителей в электрических установках до 1кВ и выше. Также они применяются для снятия головок, ограждений в установках до 350 кВ включительно.
Допускается заменять этот вид оборудования штангой оперативной универсальной, с соответствующей рабочей головкой.
Размер и вес данного оборудования должен обеспечить комфортную работу для одного человека. Изолирующая часть и рукоятка должна быть выполнена из материалов, обладающих диэлектрическими и антистатическими свойствами.
Сами клещи могут быть выполнены из электроизолирующих материалов или металла. На металлические губки должны быть надеты маслобензостойкие трубки для того, чтобы при работе не повредить поверхность патронов.
По длине изолирующие клещи также зависят от величины напряжения:
- При напряжении от 1-10 кВ длина изоляционного участка — 450 мм, рукоятки — 150 мм.
- При напряжении от 10-35 кВ длина изоляционного участка — 750 мм, рукоятки — 200 мм.
Методы испытания

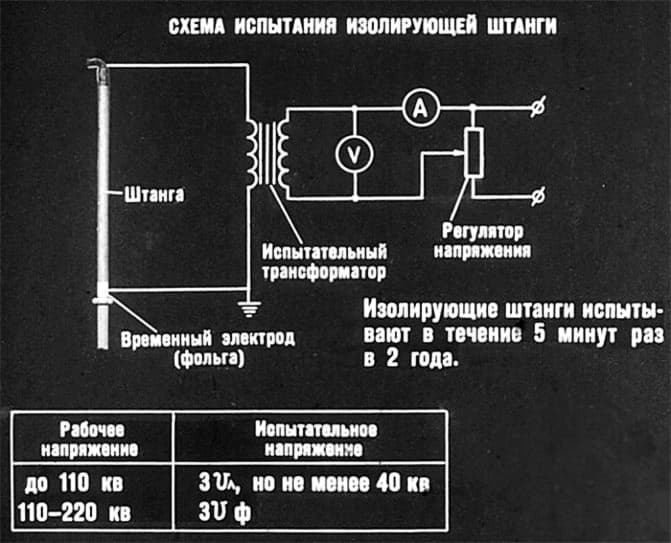

Методика испытания изолирующих звеньев, заключается в подаче высокого напряжения. Для моделей, работающих до 1000 В используется трёхкратное линейное и фазное напряжение. Подача напряжения должна осуществляться не меньше, чем на протяжение 5 минут. Тестированию подвергается изолирующий участок от того места, где установлено кольцо, до рабочего наконечника. В особых случаях испытаний, где напряжение выше 1000 В, срок тестирования должен составлять более длительное время.
Этой информации достаточно для того, чтобы иметь представление о работе изолирующих штанг. Тем не менее, каждое направление работы имеет свою специфику, с которой необходимо ознакомиться перед непосредственным выполнением.
Испытания перед эксплуатацией на электроустановке

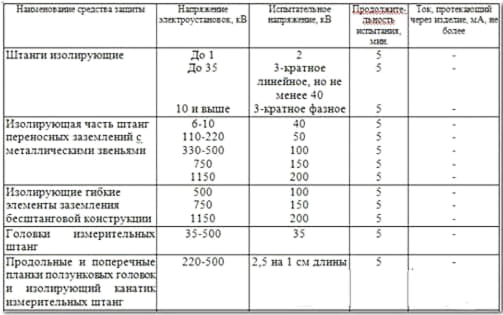

Обязательной процедурой для всех устройств является тестирование повышенным напряжением. При этом его параметры, при которых испытываются образцы для работы на установках свыше 1 и до 110 кВ, превышают линейные в три раза. Для более мощных установок напряжение проверки равно 3-х кратному фазному.
Изолирующие оперативные штанги для напряжения до 1000в обязательно должны соответствовать такому нормативу – на протяжении 5 минут выдержать нагрузку в 2 кВ при тестировании.
Измерительные модификации имеют свои особенности. Проверка штанг изолирующих данного вида для контроля изоляторов под напряжением до 35 кВ выполняется с характеристиками, превышающими в 3 раза линейные показатели и частотой 50 Гц, не менее 5 минут.
Продолжительность срока испытания изолирующих штанг переносных заземлений регламентируется специальной таблицей, в которой указаны значения для электроустановок разной мощности.
Проверка заземлителя контактной сети бесштангового исполнения производится отдельно для каждой части.
Во всех вариантах проверки электрозащитных устройств напряжение должно подаваться методом прикладывания к временному электроду и рабочей части.
Технология испытания
Для этого защитного средства будет существовать только один способ испытаний. Все отделяющие элементы измерительных или оперативных устройств проверяют под повышенным напряжением. Для определения напряжения, под которым следует выполнять проверку, вам может потребоваться изучить специальную таблицу. Также благодаря таблице вы сможете увидеть периодичность выполнения подобных работ.
Если вы желаете понять методику проведения испытаний изолирующей штанги, тогда в этом случае может потребоваться посмотреть видео.
Основные виды изолирующих штанг
Все изолирующие штанги разделяют в зависимости от предназначения на:
- Оперативная штанга. Использовать эту штангу можно для подключения или отключения однополюсных разъединителей. Использовать их необходимо для проверки наличия или отсутствия тока, чистки изоляции оборудования, снятия или установки трубчатых разрядников.
- Универсальная. Эта штанга будет иметь достаточно широкое распространение.
- Измерительная. Использовать эту штангу вы сможете для измерения напряжения в электрической установке, которая работает.
- Ремонтная. Ее необходимо использовать для выполнения монтажных работ на электроустановке. Также с ее помощью вы можете очистить изоляторы от пыли.

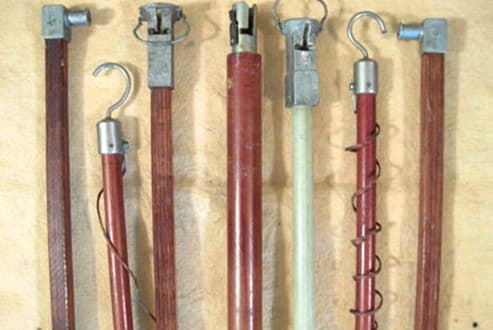

На фото ниже вы сможете увидеть демонстрацию нескольких видов изолирующих штанг.
Эксплуатационные условия
Изолирующая штанга должна использоваться во внешней среде с температурным режимом от минус 45°С до плюс 40°С при относительной влажности 98% при 25°С.
Не допускается использование приборов:
- Не имеющих соответствующих сертификатов, и не прошедших испытание, соответственно, не отвечающих нормам безопасности.
- Неисправных. Такие приспособления должны быть отремонтированы. После чего проведены испытания. И только по полученным данным принимается решение о дальнейшем использовании или утилизации прибора.
- При повышенной влажности. В мокрую погоду.
- С использованием опор (стремянки) при измерительных работах.
К работам на электрических установках допускаются работники, имеющие соответствующие допуски. Каждый сотрудник должен быть оснащен полным комплектом СИЗ, включая перчатки диэлектрические, боты диэлектрические, спецодежду с защитой от электродуги, защитные очки и респиратор. Все это поможет максимально обезопасить работника от электротравм.
Перед работой изолирующая штанга обязательно должна подвергаться визуальному контролю.
В случае обнаружения неисправности должна заменяться другим экземпляром.
При эксплуатации механические испытания не проводят. Могут проводиться плановые и внеплановые при падении прибора, обнаружении изъянов. Предварительно прибор подвергают ремонту.

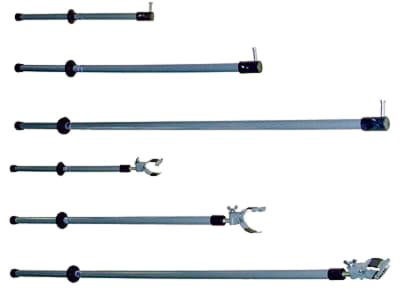

Штанга оперативная
Выделяют четыре вида по основному функционалу:
- ШО (оперативная изолирующая). Используется для большого количества работ за счет сменной головки. Применяют на электрических установках с напряжением до 220 кВ с постоянным или переменным током.
- ШОС (спасательная). С ее помощью можно вызволить человека из зоны поражения током с напряжением до 110 кВ. Экстренно проведенные мероприятия по высвобождению увеличивают шансы реанимировать пострадавшего.
- ШОУ (штанга изолирующая универсальная). Используется на электрических установках аналогичных ШО. При этом максимальное количество сменных рабочих частей увеличивает функционал.
- ШЗП (наложения заземлений). Также применяются на электрических установках с напряжением до 220 кВ с постоянным или переменным током. Это приспособление позволяет приближаться к участкам с остаточным напряжением или частичным отключением установки. За счет работы с ШЗП значительно сокращается количество электротравм.
Штанга оперативная позволяет выполнить необходимые работы под напряжением. При этом исключается риск получения удара электрическим током. Главное — соблюдать правила эксплуатации, проверки и испытания СИЗ.
Что такое изолирующая штанга: начинаем с понятия
Изолирующая или заземляющая штанга – специальный инструмент, выполненный в форме палки. Имеет рукоять и наконечник. Рукоять сделана из не проводящих электричество элементов, таких как дерево, эбонит и пр. Сверху пропитана маслом льна или конопли и покрыта токонепроводящим лаком.
На конце устроен металлический прут, который может быть выполнен в форме крюка, кольца и других геометрических форм. Все зависит исключительно от назначения инструмента.
Между рукоятью и наконечником предусмотрено ограничительное кольцо. Его функция – не допускать, по невнимательности, соприкосновения не изолированного конца штанги с рукой. Согласно ГОСТу – ограничительное кольцо должно выступать не менее чем на 10 мм от диаметра штанги.
Функция изолирующей штанги довольно разнообразна – от каких-либо работ по вырыванию кабелей под напряжением, до элементарной поддержки. По правилам, в установках, в которых напряжение составляет более 350 кВТ, должны работать два электрика. Один из мастеров придерживает части проводов специальным удерживающим устройством – изолирующей штангой.
Длина инструмента зависит от напряжения с которым ему предначертано работать, согласно ГОСТу. Максимально допустимая масса инструмента – 8 килограммов.
Виды
Все изолирующие штанги можно подразделить на следующие виды:
- Оперативная – применяется для выполнения различных операций с токоведущими элементами. На практике оперативными штангами переключают разъединители, чистят изоляцию и убирают какие-либо засорители, проверяют отсутствие напряжения, меняют разрядники и т.д.
- Измерительная – предназначена для выполнения измерений, контроля изоляторов в цепях, находящихся под напряжением. Измерительные штанги, в отличии от остальных комплектуются специальной насадкой или измерительной головкой.
- Ремонтная – применяется для монтажа или выполнения ремонта, который осуществляется в непосредственной близи к частям, находящимся под напряжением.
- Универсальная – позволяет решать достаточно широкий спектры задач и комплектуется набором сменных инструментов. Который применяется в зависимости от выполняемой операции. В промышленности они получили название штанги ШИУ.
Не зависимо от вида, для обеспечения заявленных изготовителем защитных параметров эти приспособения обязательно подвергаются как внешнему осмотру перед непосредственным применением, так и периодическим испытаниям на электрическую прочность.
Оперативные штанги
Их используют для таких работ:
- Работа с разъединителями.
- При напряжении больше 1 кВ — замена предохранителей.
- Проверка наличия напряжения специальным индикатором, или «на искру».
- Монтаж/демонтаж трубчатых разрядников.
- Очистка от пыли установок, включенных в работу.
Штанга оперативная. Виды
Оперативные штанги делятся на такие группы:
- ШО. Применяются для оперативных работ. Различные модели могут использоваться на электрооборудовании переменного и постоянного тока. Их конструкция позволяет устанавливать различные насадки на рабочей части, благодаря чему есть возможность производить множество различных операций.
- ШОС. Используются для освобождения человека, попавшего под напряжение (от 0.4 до 110 кВ), без необходимости обесточивания электроустановки. Это позволяет выиграть драгоценное время и начать реанимационные мероприятия как можно быстрее.

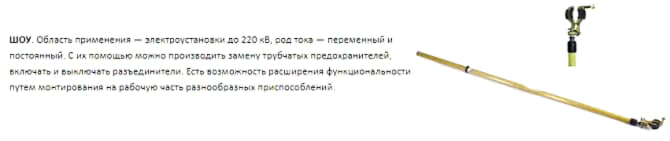

- ШОУ. Область применения — электроустановки до 220 кВ, род тока — переменный и постоянный. С их помощью можно производить замену трубчатых предохранителей, включать и выключать разъединители. Есть возможность расширения функциональности путем монтирования на рабочую часть разнообразных приспособлений.
- ШЗП. Как следует из названия, это изделие применяют для установки временного заземления на токоведущие шины после отключения последних от напряжения.
Такие штанги защищают персонал от электротравм, так как на установке может присутствовать наведенное напряжение от оборудования, которое осталось в работе. Кроме того, человек будет защищен: при неполном отключении участка, при неправильном отключении трансформатора (от обратной трансформации), или если по халатности вообще забудут отключить участок. Материал, из которого этот инструмент изготавливается — любой изоляционный, определение длины составных частей — согласно таблице вверху.
Измерительные штанги
Существует две подгруппы этого инструмента: измерительные и контрольные, главное отличие которых друг от друга в том, как устроены их рабочие части. К первой подгруппе относят приспособления, которыми можно измерить значение напряжения как на отдельных изоляторах, так и по всей длине гирлянды. Делается это при помощи искрового промежутка. Его устанавливают и настраивают в лабораторных условиях, задавая нужные пределы измерения. При работе на линии специальные щупы подсоединяют к нужному изолятору и по величине искры определяют, есть требуемое напряжение, или нет.
Виды измерительных штанг
- ШИУ. С ее помощью можно легко измерить напряжение на нужном изоляторе, так как эта конструкция легко регулируется: расстояние между электродами можно выставить такое, какое нужно для конкретной работы. Шкала на искровом промежутке специально отградуирована, и по ней, после появления пробоя, определяется значение напряжения.
- ШИ. Это более точный инструмент, так как в конструкцию входит установленный микроамперметр. К нему специально подсоединяются добавочные сопротивления нужного значения. Специальные щупы в комплекте позволяют проводить измерения и на изоляторах, и на шинах — их необходимо просто подключить в нужном месте. В результате амперметр оказывается включенным параллельно линии. Остается только посмотреть на стрелку прибора и по шкале определить результат. При помощи ШИ также можно узнать температуру на контактах токоведущих шин. Для этой цели вместо амперметра ставят электронный термометр.
Контрольная штанга показывает лишь общие данные: в норме напряжение или нет. С ее помощью что-либо измерить нельзя. Еще одним недостатком является, кроме невозможности проведения измерений, большая погрешность получаемых данных.
Учет средств защиты и контроль за их состоянием
Все находящиеся в эксплуатации электрозащитные средства должны быть пронумерованы. Исключение составляют следующие наименования:
- защитные каски, диэлектрические коврики;
- специальные изолирующие подставки;
- плакаты безопасности и защитные ограждения;
- штанги для переноса и выравнивания потенциала.
Важное замечание: при нумерации изделий допускается использование их заводских номеров.
Номера присваиваются индивидуально для каждого вида ЗС с учетом конкретных условий их эксплуатации. Инвентарный номер либо выбивается на металлических деталях изделий, либо наносится яркой краской на хорошо видимом месте. Также допускается его размещение на специальной бирке, закрепленной на самом средстве защиты.
Если снаряжение или инструмент содержат в своей конструкции несколько частей – отдельная бирка навешивается на каждую из них. В соответствующих подразделениях предприятий, связанных с обслуживанием электрооборудования, обязательно наличие журнала учета всех имеющихся в них средств защиты, в том числе и выданные в индивидуальное пользование.
Общая их наличность и текущее состояние контролируются путем визуальных осмотров, периодичность которых устанавливается из расчета не реже одного раза в полгода. Для переносных заземлений этот показатель составляет не реже раза в квартал. Ответственный работник, которому доверено контролировать их состояние, после осмотра должен зафиксировать результат в соответствующей графе специального журнала.
