Редуктор. Виды и устройство. Применение и работа. Особенности

Виды и типы редукторов

По месту установки и назначения различают два типа редукторов:

  • Передний, интегрированный в КПП. Предназначен для передачи момента на передние колеса полноприводных авто и машин с передним приводом;

  • Задний, устанавливаемый в задней оси. Узел приводит в движение задние колеса полноприводных машин и автомобилей с задним приводом.

В главной передаче авто используются многоступенчатые приводы, в которых используется несколько последовательно соединенных шестеренок. В классической конструкции заднего редуктора таких ступеней две — ведущая и ведомая шестерни.

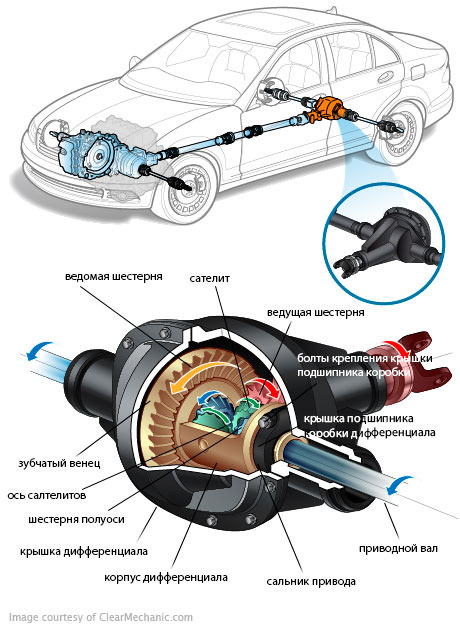

В зависимости от способа сопряжения шестеренок, различают коническую, цилиндрическую и гипоидную редукторную передачу. В рулевых механизмах авто также используются червячные редукторы.

Конический

В устройстве используется пара конических шестерен, установленных под углом 90 градусов. Такие узлы применяются на заднеприводных и полноприводных машинах.

Цилиндрический

Цилиндрический

Устройство состоит из пары прямых цилиндрических шестерен, сцепленных вместе и установленных параллельно друг другу. Такая главная передача используется в КПП переднеприводных автомобилей.

Гипоидный

Гипоидный

Две соединенные шестерни, установленные под углом 45 градусов, используются для передачи момента на полноприводных и заднеприводных авто.

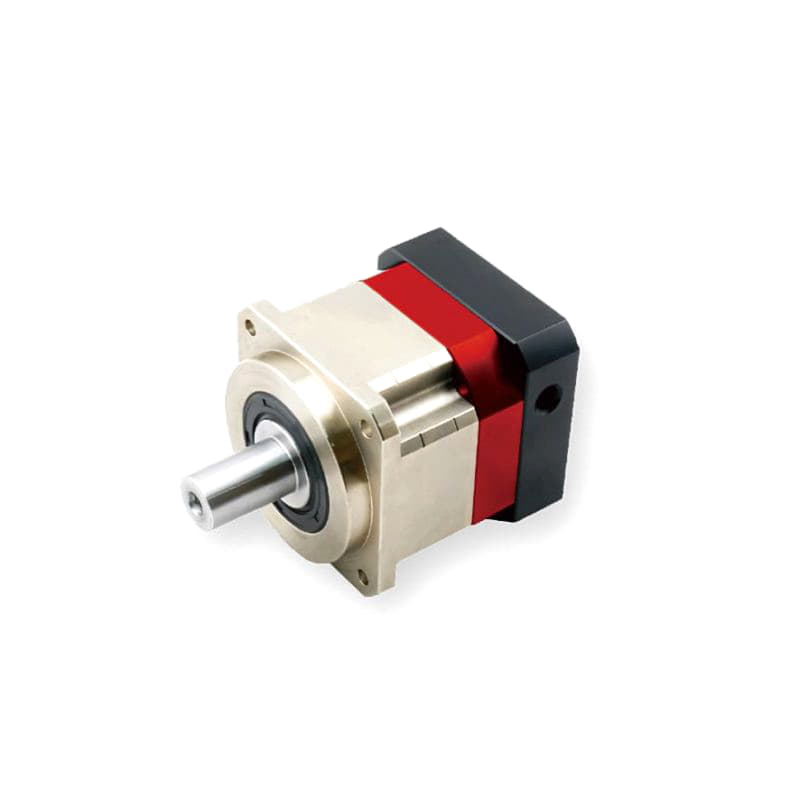

Планетарный

Планетарный

Устройство выполнено в виде нескольких шестерен, расположенных в одной плоскости и сцепленных между собой.

Червячный

Червячный

Узел, применяющийся только лишь в рулевом управлении, представляет собой червячную и ведомую шестерни, установленные перпендикулярно.

В трансмиссии авто зачастую применяются комбиниров

В трансмиссии авто зачастую применяются комбинированные цилиндрическо-конические узлы, ведущий и ведомый валы которых могут пересекаться или располагаться параллельно.

Автомобильные редукторы характеризуются передаточным числом. Это соотношение угловых скоростей ведущего и ведомого вала. На машинах с большой снаряженной массой, устанавливаются редукторы с большим передаточным числом. Это обеспечивает им высокий крутящий момент в сочетании с небольшой максимальной скоростью. Для обеспечения высокой скорости на легких автомобилях устанавливаются механизмы с передаточным числом порядка 5.

Редуктор и дифференциал имеют принципиально разное назначение: первый повышает или понижает крутящий момент, второй — распределяет его между осями и колесами.

Видео

Цилиндрический тип редукторов

  	дистанции между входным и выходным валом – параНазначение и конструкция редуктора всегда плотно взаимосвязаны. Цилиндрические изделия применяют чаще других в промышленности. Их устанавливают в грузоподъемные механизмы, металлорежущие станки и другом высокопроизводительном оборудовании. Цилиндрические устройства можно установить вертикально или горизонтально. К плюсам можно отнести большой диапазон мощностей и передаточных отношений, что делает эти изделия универсальными. Классифицируют их по:

  • дистанции между входным и выходным валом – параллельные, соосные;
  • количеству ступеней – одна, две, многоступенчатые;
  • способу монтажа – горизонтальный, вертикальный.

При производстве по индивидуальному закажу механизм могут оснастить дополнительными фланцами, лапками и другими элементами.

Технические характеристики

Редуктора отличаются внешне по размерам и форме. Внутреннее строение разнообразное. Объединяет их всех перечень технических характеристик, по которым они подбираются на различные машины и станки. К основным параметрам редуктора относятся:

  • передаточное число;
  • передаточное отношение;
  • значение крутящего момента редуктора;
  • расположение;
  • количество ступеней;
  • крутящий момент.

Передаточное число берется общее, всех передач, и одновременно указывается таблица передаточных чисел, если узел имеет 2 и более ступени. По нему подбирают узел, который преобразует вращение электродвигателя или мотора с нужное количество оборотов.

При этом важно знать величину крутящего момента на выходном валу редуктора, чтобы определить, будет ли достаточной мощность, чтобы привести в движение агрегат.

Передаточное число

Основная характеристика зубчатого зацепления, по которой определяются все остальные параметры. Показывает, на сколько оборотов меньше делает колесо относительно шестерни. Формула передаточного отношения:

U = Z2/Z1;

где U – передаточное число;

Z1 число зубьев шестерни;

Z2 число зубьев зубчатого колеса.

Модуль зубьев шестерни и колеса одинаковый. Их количество напрямую зависит от диаметра. Поэтому можно использовать формулу:

U = D2/D1;

Где D2 и D1 диаметры колеса и шестерни соответственно.

Расчет общего передаточного момента определяется как произведение передаточных чисел всех пар:

Uр = U1 × U2 × … × Un;

Где Uр передаточное число;

U1, U2, Un передаточные числа зубчатых пар.

При расчете передаточного числа берется отношение количества зубьев колеса и заходов червяка.

В цепных передачах расчет передаточного числа делается аналогично, по количеству зубьев на звездочках и по диаметрам деталей.

При определении передаточного числа ременной пары количество зубьев заменяется диаметрами шкивов и все умножается на коэффициент скольжения. В отличие от зубчатой передачи, линейная скорость движения крайних точек на шкивах не равна друг другу. Зацепление не жесткое, ремень проскальзывает. КПД передачи ниже, чем у зубчатой и цепной передачи.

Передаточное отношение

При проектировании нового узла с заранее заданными характеристиками, за основу берется мощность будущего редуктора. Она определяется по величине крутящего момента:

где U12 – передаточное отношение;

W1 и W2 – угловые скорости;

n1 и n2 – частота вращения.

Знак «–» указывает на обратное направление вращения колеса и вала, на котором оно находится. При нечетном количестве передач ведомое колесо крутится в противоположном направлении по отношению к ведущему, навстречу ему. При четном количестве зацеплений конических колес вращение обоих валов происходит в одном направлении. Заставить его крутится в нужную сторону можно установкой промежуточной детали – паразитки. У нее количество зубьев как у шестерни. Паразитка изменяет только направление вращения. Все остальные характеристики остаются прежними.

Крутящий момент

Определение крутящего момента на валу необходимо, оно позволяет узнать мощность на выходе редуктора, величины связаны прямо пропорциональным соотношением.

Крутящий момент входного двигателя на входе, умножается на передаточное число. Для получения более точного фактического значения надо умножить на значение КПД. Коэффициент зависит от количества ступеней и типа зацепления. Для прямозубой конической пары он равен 98%.

Червячный тип редукторов

  	однозаходные;  	двухзаходные;  	четырехзаходныеК этой категории относятся червячные, червячно-цилиндрические механизмы. Главный тип передачи в устройствах – червячный, который раннее называли зубчато-винтовым. Момент силы передается при зацеплении зубчатого колеса и трапецеидального винта (червяка). Производят изделия из устойчивых к износу материалов. В промышленности часто используют 3 вида червячных редукторов:

  • однозаходные;
  • двухзаходные;
  • четырехзаходные.

Количество каналов резьбы на механизме определяет число заходов. В устройствах червячного типа винт зацепляется с одноименным колесом, которое по форме напоминает зубчатое. Зубья на нем заменены на резьбу, которая по форме подходит к трапецеидальному винту. В червячных устройствах, предназначенных для передачи большого крутящегося момента, колеса установлены из разных материалов. Для колесных ступиц используют чугун или из недорогой марки стали, а зубья изготавливают из антифрикционных материалов.

Самый значительный плюс применения редукторов червячного вида – высокая эффективность. Их устанавливают в оборудование, в котором большой момент силы, а угловая скорость маленькая. Основным движущим элементом механизма является трапецеидальный винт. Он начинает двигаться при вращении выходного вала.

Обслуживание колесного редуктора

Для повышения надёжности агрегата и продления срока его безопасного функционирования, необходимо с определённой периодичностью проводить его техосмотр и соответствующее обслуживание, используя для этого специальную контролирующую и измерительную аппаратуру. Перед началом ремонтных работ следует предварительно отсоединить коробку передач от корпуса сцепления, под который, впрочем, как и под передний мост, устанавливают подвижные подставки. Под коробку передач ставится подставка неподвижного типа. Далее следует отключить гидросистему и разъединить тракторный остов, раскатать его и отсоединить от корпуса сцепления полураму. После того как разборка завершена, можно переходить к диагностике агрегата, в первую очередь обратив внимание на следующие моменты:

  • Показатели уровня масла в гидравлическом баке;
  • Функционирует ли двигатель на полной мощности;
  • В каком состоянии находится ходовая;
  • Имеет ли место утечка масла;
  • Есть ли давление в сливной линии гидромотора и на входе в него;
  • В каком состоянии находятся крепёжные соединения;
  • Исправны ли подшипники роликового типа;
  • Не нуждается ли в замене система зубчатого сцепления на верхних и нижних конических парах.

Если в процессе осмотра колёсного редуктора будет обнаружено существенное уменьшение уровня масла в верхней конической паре, значит это верный признак того, что в системе имеется утечка. Нужно обязательно выявить причины её возникновения и максимально оперативно устранить неисправность. Вполне возможно, что для этого может потребоваться даже частичная разборка этого узла, хотя, по сути, это единственный способ устранения проблемы.

Неисправности редуктора

Чаще всего поломки редуктора, как составного элемента автомобильной трансмиссии зачастую связаны полной выработкой ресурса деталей, которые требуют последующей замены. Основными причинами способствующими последующим неисправностям редуктора заднего моста являются: — изношенные сальники хвостовика; — изношенные подшипники хвостовика и дифференциала; — вышедшие из строя элементы дифференциала; — изношенные или сломанные детали главной пары. Признаки сломанного редуктора заднего моста не заметить попросту невозможно. Это и течь масла из самого редуктора, и характерный завывающий звук, который исходит из этого узла при движении. Всё это сразу же выдаёт причину поломки. И если протечку трансмиссионного масла устранить достаточно просто, поставив новый сальник хвостовика, то шум, который издаёт поломанная трансмиссия, убрать не так то и просто.

В первую очередь следует проверить не исчезает ли шум при движении машины накатом. Если он пропадает, то причина шума, естественно в главной паре редуктора. Если же шум и гул никуда не пропали, тогда, скорее всего, причина это заключается в сломанных подшипникахОтметим то, что зачастую главная пара подвержена п хвостовика или дифференциала. Почему так просто получается диагностировать такие серьёзные неисправности? Отвечаем. Во время движения автомобиля накатом, элементы главной пары не соприкасаются с усилием, следовательно они не в состоянии каким бы то ни было образом повлиять на появление странного шума в автомобиле.

Отметим то, что зачастую главная пара подвержена повышенному износу по причине низкого уровня масла. Когда детали редуктора недостаточно смазаны, это естественно подвергает их очень большим фрикционным и тепловым перегрузкам. А уровень масла, в свою очередь, резко снижается из-за неисправностей в сальнике, который становится непригодным для эксплуатации при плохо затянутой гайке хвостовика. Следующей причиной, приводящей к замене редуктора заднего моста, является повышенная нагрузка трансмиссии, которая возникает при длительном использовании машины с сильным перегрузом. Также не исключайте дефект деталей с конвейера, которые установлены на задний редуктор, стоимость которого непомерно завышена.

Что делает редуктор

Само по себе слово редуктор в буквальном смысле означает понижение. Соответственно, редакторы были придуманы для того, чтобы понижать частоту вращения. При этом редуктор повышает мощность крутящего момента. Как уже было сказано нами в начале статьи, редукторы используют в автомобилях. Там они нужны для того, чтобы осуществлять понижение передачи и возврат. Этот принцип хорошо можно увидеть на примере работы передач велосипеда, где роль редуктора выполняют так называемые звездочки. Отметим, что сегодня редукторы используются не только в машинах, но и во многих двигателях, а также для снижения и поддержания давления рабочей среды, в том числе газа, пара и жидкости.

Устройство и принцип работы

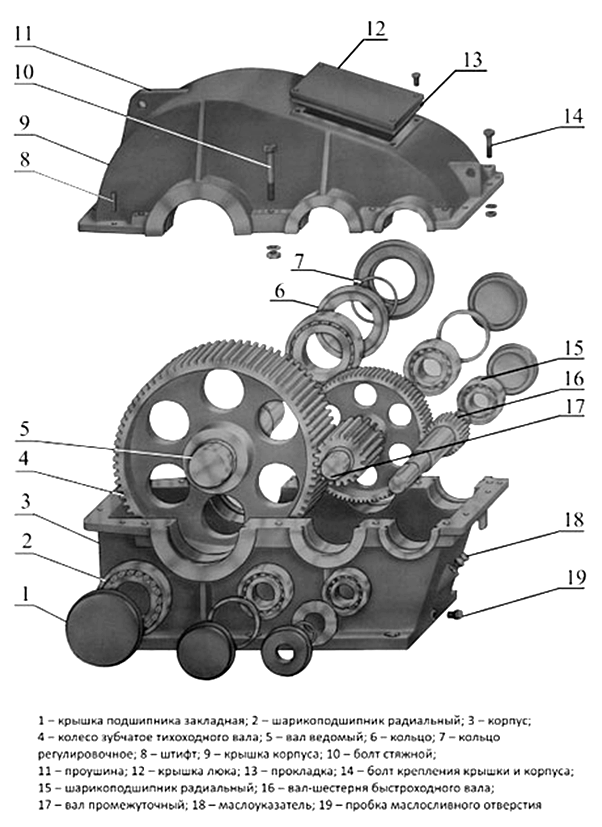

Из каких же деталей состоит такой ответственный механизм? Классическое устройство редуктора предполагает наличие следующих рабочих частей:

  • корпусная часть с крышкой, отверстием для проверки уровня технической жидкости;
  • комплект подшипников;
  • валов — в зависимости от назначения и количества передач помимо входного и выходного добавляется промежуточный;
  • детали, реализующие передачу между валами — зубчатые колеса, червячные элементы.

Схема расположения элементов зависит от типа редуктора. Помимо приведенных выше основных элементов, устройство состоит из дополнительных деталей — сальниковых уплотнений, шпонок, регулировочных колец, уплотнительных прокладок.

Устройство

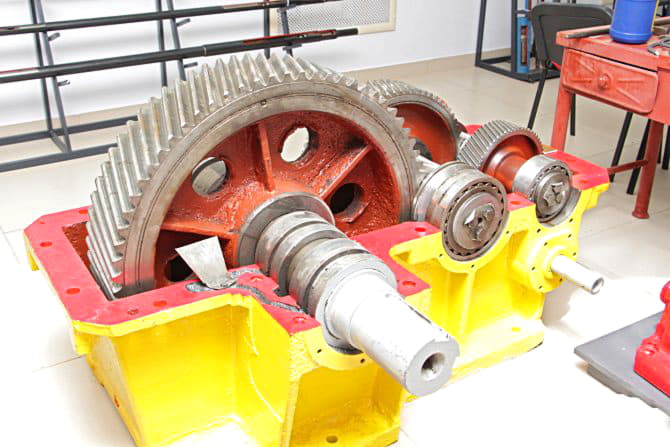

Редукторные механизмы бывают одноступенчатыми и многоступенчатыми. Примером простейшего редуктора является зацепление двух зубчатых колес или шестерен разного диаметра, внешнего типа зацепления. Меньшая шестерня является ведущей, размещается на ведущем валу редуктора. Этот вал получает крутящий момент от двигателя. Большая шестерня является ведомой и закрепляется на ведомый вал. При разнице в количестве зубьев между шестернями в 3 раза ведущая совершит один полный оборот, а ведомая провернет вал лишь на треть. Тяговое усилие на ведомом валу возрасте в 3 раза по отношению к выдаваемому усилию двигателя.

Ведущий вал редуктора всегда чуть меньше ведомого — это конструктивная особенность из-за разницы в моментах помогает определить его тип. Использование таких элементов как сальниковые уплотнения необходимо для герметизации смазки внутри корпуса редуктора. Шпонки фиксируют зубчатые колеса на валах. Схемы редукторов необходимы для полного отображения всех элементов с указанием маркировки и размеров.

Интересное:   Таблица дюймовых резьб: обозначение в мм

Шестерни на валах располагаются внутри корпуса с посадкой на подшипниках. Смазка реализуется частичным или полным заполнением объема корпуса технологическим маслом. Вязкость и состав масла в промышленных и автомобильных редукторах отличаются. При частичном заполнении ванночки (часто встречается на промышленных редукторах) зубья шестеренки, опускаясь вниз, захватывают на себя масло и таким образом осуществляют смазку зоны контакта в передаче. Масло подлежит замене: для коробки передач график устанавливается от пробега авто в километрах, для промышленного редуктора зависит от наработки в часах.

В зависимости от требуемого передаточного числа, количество ступеней увеличивается, элементы, передающие крутящий момент, меняются. Для моста в легковом автомобиле с полным приводом характерно равное передаточное число в переднем и заднем механизме — для синхронности вращения колес.

Крышка необходима для доступа и осмотра строения внутренней конструкции без полного разбора механизма. Детали подлежат периодической ревизии на предмет износа.

Принцип действия

Принцип работы механического редуктора заключается во взаимодействии зубьев деталей, передающих крутящий момент. Силовой агрегат подает крутящий момент на ведущий вал механизма, выходной      вал выдает пониженные обороты и повышенный крутящий момент. Если механизм скоростной, то происходит повышение оборотов вала и снижение силового момента. Редуктор как силовое звено работает над передачей момента исполнительному механизму.

Маркировка

Для обозначения моделей редукторов применяются комбинации букв и цифр, характеризующие параметры и тип устройства. На первом месте указывается число ступеней и вид передачи:

  • червячный — Ч;
  • цилиндрическое — Ц;
  • глобоидное — Г;
  • коническое — К;
  • планетарные — П.
Пример маркировки редуктора

Для комбинированных моделей на первое место ставится буква, означающая первую передачу:

  • цилиндрически-червячные — ЦЧ;
  • конически-цилиндрические — КЦ;

Количество передач определенного вида обозначается цифрой, проставляемой перед буквой передачи.

Сферы применения редукторов

Редукторы применяются в тех случаях, когда в рабочем механизме требуется изменить показатель угловой скорости вращения, передающегося от привода, а также в случае, когда нужно повысить крутящий момент. В зависимости от специфики техники, где требуется использование данного механизма, применяют разные виды редукторов. Мотор-редуктор устанавливается на строительную и землеройную технику, применяется на цементных заводах, используется в машинах горнодобывающей и нефтеперерабатывающей промышленности и в других сферах.

Червячный редуктор незаменим в механизмах, требующих обеспечения плавного движения. Такое устройство используется в лифтах, строительной технике и насосах. Во время работы достигается нужный показатель увеличения крутящего момента без создания лишнего шума во время движения рабочих узлов.

Цилиндрический редуктор наиболее распространен и применяется практически во всех сферах промышленной деятельности, включая машиностроение, робототехнику и строительство. Причиной такой популярности является высокий показатель КПД механизма и его экономичность во время эксплуатации и обслуживания.

Конический редуктор используется в машиностроении в приводах, а также в станках. Наиболее удобен механизм для расположения в поворотных механизмах, где требуется размещение ведущего и ведомого валов перпендикулярно.
