Расчет шунта

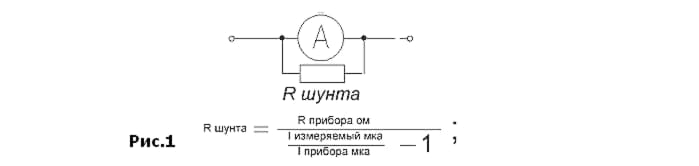

Формула для расчета величины сопротивления шунта приведена на рисунке 1

Пример 1.

Измеряемый ток = 10000000мкА, Полное отклонение стрелки измерительной головки происходит при токе, проходящем через нее, 100мкА. Т.е. Iприбора = 100мкА. Величина сопротивления катушки измерительной головки равна 240 Ом, Rприбора = 240 Ом. Подставляем все данные в формулу и получаем: Rшунта = 240 / (10000000/100 – 1) = 0,0024Ом. Все очень просто, но при комнатной температуре. Если же эта головка, установленная, например, в зарядное устройство, и вы его принесли зимой в гараж, то тут не все так однозначно. Об этом я писал в статье «Зарядное устройство с токовой стабилизацией». Дело в том, что сопротивление рамки измерительной головки сильно зависит от температуры. Поэтому и показания прибора при изменении температуры, тоже будут иметь большую погрешность. Кроме этого температурная зависимость показаний вашего амперметра будет зависеть и от выбранного вами материала шунта. Лучшим материалом для шунта, конечно, является константан. Его и название производное от константы. Этот сплав имеет высокостабильный ТКС.

Видео

Как работает шунт

Итак, имеем простой шунт. Кстати, на схемах он обозначается как резистор. И это неудивительно, потому что это и есть низкоомный резистор.

Условимся считать, что ток у нас постоянный и течет из пункта А в пункт Б. На своем пути он встречает шунт и почти беспрепятственно течет через него, так как сопротивление шунта очень маленькое. Не забываем, что электрический ток характеризуется такими параметрами, как Сила тока и Напряжение. Через шунт электрический ток протекает с какой-то силой ( I ), в зависимости от нагрузки цепи.

Помните Закон Ома  для участка электрической цепи? Вот, собственно и он:

где

U — напряжение

I — сила тока

R — сопротивление

Сопротивление шунта у нас всегда постоянно и не меняется, попросту говоря «константа». Падение напряжение на шунте мы можем узнать, замерив вольтметром как на рисунке:

Значит, исходя из формулы

получаем формулу:

и делаем простой до ужаса вывод: показания на вольтметре будут тем больше, чем бОльшая сила тока будет протекать через шунт.

Так что же это значит? А это значит, что мы спокойно можем рассчитать силу тока, протекающую по проводу АБ ;-). Все гениальное — просто! И самое замечательное знаете что? Нам даже не надо использовать амперметр ;-).

Вот такой принцип действия шунта. И чаще всего этот принцип используется как раз для того, чтобы расширить пределы измерения измерительных приборов.

Что можно использовать?

В идеале используют отрезок провода или проволоки из металла или сплава, незначительно меняющего своё электрическое сопротивление при нагреве. А нагреваться шунт будет обязательно – хотя бы до нескольких десятков градусов, так как по нему протекает ток в единицы и десятки ампер. Специалисты рекомендуют использовать сплав манганина. Манганиновая проволока (или лента) считается наиболее устойчивым электротехническим элементом: её температурный коэффициент сопротивления в 200 раз меньше, чем у меди, и в 300 раз ниже по сравнению с железом. Использование медных и стальных шунтов способно нести ощутимую погрешность при значительных токах, вызывающих их нагрев.

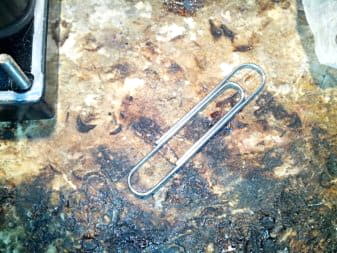

Но для приблизительной оценки иногда используют распрямлённую канцелярскую скрепку или отрезок провода.

Если речь идёт о внушительной силе тока от сотен до тысяч ампер – например, при старте двигателя «КамАЗа», где создаётся пусковой ток в 500 и более ампер для раскручивания стартером вала двигателя, – простой шунт здесь попросту расплавится. Необходимо использовать токовые клещи – они являются более мощной версией шунта. Аналогично поступают в электроустановках и распределителях с высоким напряжением, где общий ток потребителей довольно высок.
