Определение стороны вращения
Определить сторону движения крыльчатки очень просто. Зачастую направление вращения маркируют в виде стрелки. Стрелка указывает сторону, в которую вращается крыльчатка. Если по какой-то из причин обозначение направления движения отсутствует, то определение правильной стороны не составит труда и без этого.

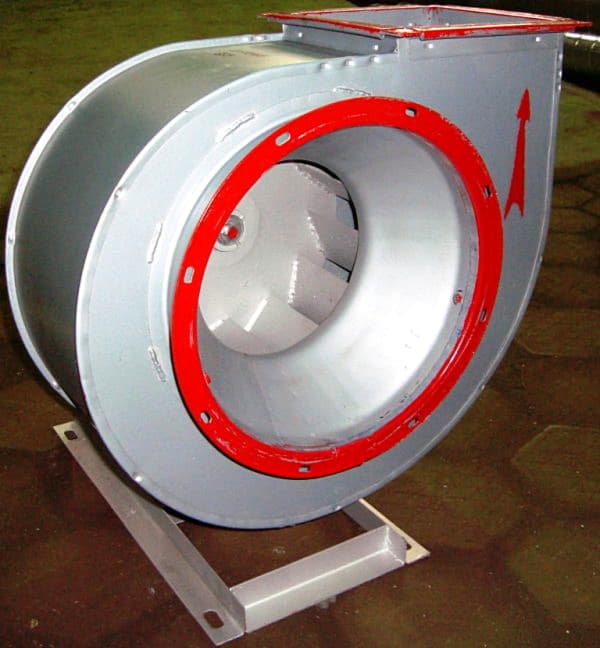

Пример указателя направленности движения «улитки»
Для определения направления лопастей необходимо посмотреть конструкцию со стороны отверстия, через которое происходит всасывание воздуха. Если крыльчатка проворачивается по часовой стрелке и корпус типа «улитки» закручен по часовой стрелке – движение правое. Если обороты лопастей идут против часовой стрелки – сторона левая.
Сколько можно установить вентиляторов на один разъем?
4-контактный Molex разъём ATX12V (именуемый также P4 power connector), одновременно являющийся вилкой и розеткой, позволяет подключать параллельно неограниченное количество устройств. Мощность у таких устройств небольшая. Поэтому при желании вы можете установить все корпусные вентиляторы на один разъём.
Двухсторонний Molex

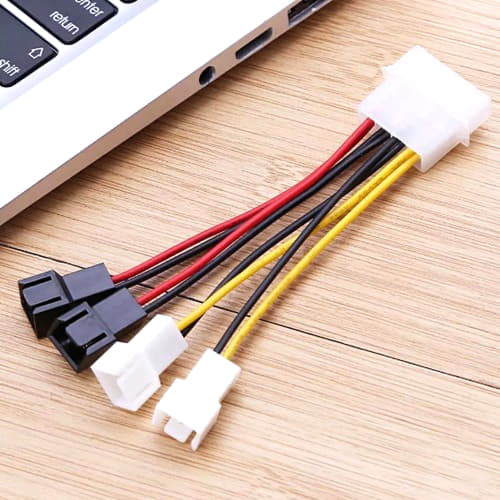

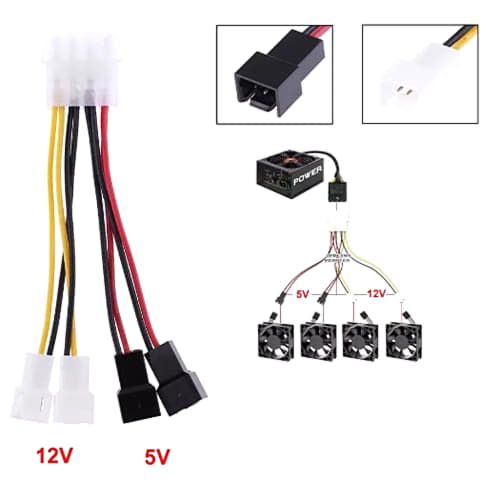

Также в продаже есть разветвители. Например, с четырёх контактного Molex на 4 вентилятора с коннектором 3-pin. Обращайте внимание на цвет: белый – 12 В, чёрный – 5В.
У 3-pin и 4-pin разъёмов есть ограничения. Если не заниматься кустарной самодеятельностью, а использовать заводские коннекторы, один разъём на материнской плате допускает подсоединение одного вентилятора. С помощью разветвителя можно увеличить количество, но я бы не стал сажать на один слот больше двух вертушек.
Нарушена целостность ремня вентилятора
Определить направление вращения улитки вентилятора очень просто. Нужно посмотреть на вентилятор со стороны всасывающего отверстия (как показано на рисунке и на фотографии). Если рабочее колесо вращается по часовой стрелке и, соответственно, корпус "улитки" закручен тоже по часовой стрелке- то направление вращения правое. Если против часовой стрелки — левое. Угол поворота тоже определить нетрудно — за начало отсчета взято положение выходного отверстия вертикально вверх, это ноль градусов. Далее, по часовой стрелке для правых и против часовой стрелки для левых, с кратностью в сорок пять градусов отсчитываются углы разворота улитки. Следует знать, что такое определение вращения характерно для общепромышленных вентиляторов. Например, для дымососов и тягодутьевых вентиляторов все наоборот! Необходимо быть очень внимательными при определении направления вращения. Если Вы сомневаетесь в точном определении направления вращения Вашего вентилятора — проконсультируйтесь у наших менеджеров! Направление вращения рабочего колеса обусловливает "закрученность" корпуса улитки вентилятора, оно бывает правым или левым. Какое направление считается правым, а какое — левым, показано ниже на рисунке.
Как определить частоту вращения вентилятора?
Частота оборотов показывает его производительность установки. Для того чтобы вычислить частоту движения крыльчатки, применяется прибор под названием тахометр. Для более точного определения рекомендуется применять тахометры класса точность 0.5 или 1.
Тахометры различаются по месту установки и подразделяются на:
- стационарные;
- дистанционные;
- ручные.
Также тахометры различаются по принципу действия. Они бывают механическими, магнитными, магнитно-индукционными и электронными.
Современный электронный тахометр в действии
Рассмотрим пример, указанный на картинке. С помощью лазерного луча, направленного на колесо, идёт измерение частоты вращения (rpm). Все данные отображаются на небольшом дисплее.
Как устанавливать верхние вентиляторы?
Верхние кулеры должны быть установлены на выдув. Тёплый воздух поднимается вверх, а холодный находится внизу. Следовательно, холодный воздух, прогреваясь, поднимается вверх, где его подхватывают вентиляторы и выталкивают из корпуса.
Количество верхних «вертушек» не так существенно влияет на охлаждение ПК, как задний. Но если башенный кулер процессора направлен вверх, тогда, установленный напротив него вентилятор поможет снизить температуру CPU.
Расположение процессорного кулера также имеет значение при установке верхнего охлаждения
