Площадь в Автокаде/AutoCAD. Как в Автокаде посчитать площадь

Как изменить единицы измерения площади в AutoCAD/Автокад?

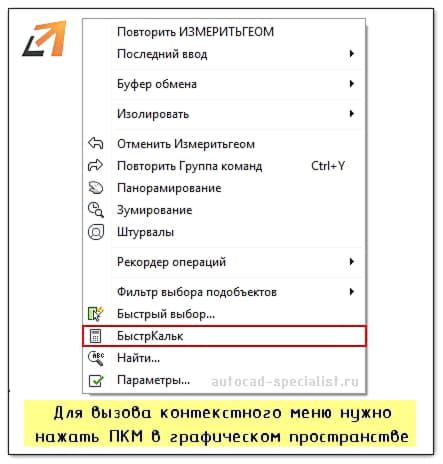

Как в Автокаде померить площадь — мы уже знаем, однако значения отображаются в мм², а это не очень удобно. Чтобы перевести их в привычные м², воспользуемся быстрым калькулятором. В свободном месте графического пространства нажимаем ПКМ и выбираем «БыстрКальк» (см. рис.).

Журнал командной строки можно увеличить путем растягивания его границ с помощью мышки. Далее находим нужное значение площади/периметра, копируем его (Ctrl+C) и вставляем значение в калькулятор. Здесь следует немного поработать со списком «Преобразование единиц» (см. рис.).

Нажав на знак «+» возле «Преобразование единиц», нужно установить «Тип единиц», выбрав из списка «Площадь». Далее следует изменить значение поля «Преобразовать из» на «Квадратные миллиметры». Чтобы преобразуемое значение отобразилось в соответствующем поле, достаточно щелкнуть ЛКМ внутри этого поля (см. рис.).

При таком подходе преобразование единиц площади из мм² в м² выполняется автоматически.

Как определить площадь в Автокаде

Одним из обязательных условий успешной работы в программе AutoCAD является понимание того, как рассчитать или измерить площадь фигуры. Померить или узнать площадь (далее в сокращении «S» или «Area») можно у круга, эллипса, многоугольника, полилинии или 3D объекта, в зависимости от выбранного будет зависеть отображаемая информация:

• «Круг» и «Разомкнутые фигуры» — «S» и длина окружности;
• «Эллипс, замкнутый сплайн, многоугольник» — «S» и периметр;
• «Полилиния» — «S», ограниченная осевой линией.

Стоит выделить три основных способа того, как можно посчитать площадь в Автокаде.

Площадь в Автокаде можно рассчитать несколькими способами

Использование штриховки

Данный способ максимально прост и является самым популярным среди пользователей программы Автокад, потому что требуется выполнить лишь следующие действия:

1. Заполните штриховкой область. Штриховка должна наноситься на какой-то определённый объект. Если же штриховкой будут заполнены несколько фигур или областей, «S» суммируется. Это к слову, ответ к вопросу о том, как узнать или как найти площадь нескольких фигур сразу. Выбор штриховки, её внешний вид и остальные параметры подбираются лично вами, на точность определения они никак не влияют.
2. Вызовите уже упомянутое ранее «Свойство», нажав «ctrl+1».
3. И всё в том же блоке «Геометрия» и можно ознакомиться с подсчётами площади штриховки, заполняемой фигуры или объектов.

Как в Автокаде посчитать площадь

Знать площадь фигуры в Автокаде на разных этапах работы является необходимым условием создания проекта. Поэтому в этой статье рассмотрим, как в Автокаде измерить площадь, а также затронем основные нюансы, связанные с этим вопросом.

В первую очередь, советую ознакомиться с видео-материалом, в котором я рассматриваю специфический, но в то же время самый рациональный способ определения/измерения площади для объектов любой формы. Суть данного подхода, лежит в том, чтобы определить площадь штриховки в Автокаде, которая и будет соответствовать искомому параметру для нужного контура (см. урок про площадь в Автокаде 2014).

Добавление метки рассчитанной площади

Можно вставить несколько меток, отображающих площадь переговорных комнат. При использовании команд ПЛОЩАДЬ или ИЗМЕРИТЬГЕОМ либо палитры свойств площадь отображается, но метки на чертеже не создаются. Для отображения площади используйте мультивыноски (МВЫНОСКА) и поля. Дополнительные сведения и советы по использованию команды МВЫНОСКА см. в разделе А вы пробовали использовать мультивыноски для меток и выносных элементов?

1. Перейдите на вкладку «Аннотации» и выберите панель «Выноски». Выберите инструмент «Мультивыноска».
2. Щелкните в любом месте внутри периметра, чтобы задать расположение стрелки, а затем щелкните в месте расположения полки выноски.
3. Введите текст (например, Площадь =).
4. Поместите указатель в то место, где должен располагаться текст поля. Щелкните правой кнопкой мыши и выберите «Вставить поле».

   Совет: Если в контекстном меню нет параметра «Вставить поле», нажмите клавиши CTRL + F.

5. В диалоговом окне «Поле» задайте параметры в том порядке, который указан на изображении.

   Диалоговое окно "Поле" временно закроется.

6. В окне чертежа выберите полилинию, определяющую периметр RM 1. Диалоговое окно «Поле» открывается повторно.
7. Отображаются доступные свойства для выбранного объекта. В разделе «Свойство» выберите «Площадь».

   Доступен предварительный просмотр рассчитанного значения выбранного свойства.

   Читайте также: Фритюрница. Виды и устройство. Работа и применение. Как выбрать
8. Нажмите "ОК".

   Площадь выбранного помещения отображается в тексте мультивыноски.

9. Выберите контекстную вкладку ленты «Текстовый редактор»панель «Закрыть» и нажмите «Закрыть текстовый редактор». Или щелкните на чертеже вне контекстного текстового редактора.
10. Повторите эти действия, чтобы создать метку для площади RM 2.

    Периметр RM 2 представлен разомкнутой полилинией. При появлении запроса на выбор объекта в диалоговом окне «Поле» щелкните полилинию, которая представляет нижнюю и боковые стороны помещения. Верхняя линия не является замкнутой полилинией для помещения. Рекомендуется выполнить проверку вычисленного значения в диалоговом окне «Поле».



    Совет: Данные в поле не обновляются автоматически. Перерасчет полей управляется системной переменной FIELDEVAL. Если задано значение по умолчанию, при сохранении или использовании команды РЕГЕН это поле будет обновлено. Кроме того, можно дважды щелкнуть текст мультивыноски (в месте вставки поля). Щелкните правой кнопкой мыши и выберите «Обновить поле».

Предположим, что по новым региональным нормативам допускается один человек на четыре квадратных метра (м ²) пространства перекрытия. Можно определить максимальное количество человек на встрече в любое время, разделив площадь помещения на 4 м ².

Переговорная Площадь (м2) Максимальное количество человек RM 1 24.00 6 RM 2 40.00 10

Опция «Площадь»

Если нужно измерить сумму площадей нескольких фигур, каждая из которых состоит из одного примитива или полилинии, то можно воспользоваться инструментом «Площадь» или «Area». Чтобы включить данную опцию, нужно следовать следующему алгоритму:

1. Нажать на вкладке «Главная» кнопку «Измерить» и в ниспадающем списке выбрать пункт «Площадь».
2. Также можно активировать этот инструмент, введя команду «area» в командной строке.
3. Если нужно измерить площадь двух фигур, то в командной строке нужно выбрать последовательно два пункта: «Добавить площадь» и «Объект». В старых версиях Автокада этих команд может не быть внизу. Тогда можно выбрать их в контекстном меню, нажимая правую кнопку мыши. Нужные элементы окрасятся в зелёный цвет.
4. В обратном случае, когда нужно убрать какую-либо фигуру, нужно выбрать «Вычесть площадь» и «Объект». Устраняемый элемент окрасится в красный цвет и общий показатель будет указан без него.

Инструмент «Площадь»

1. На панели выберите вкладку «Главная», далее «Утилиты», а в выпадающем списке нажмите «Измерить» и щёлкните по строке «Площадь».
2. Далее, укажите все точки по периметру рисунка.
3. В журнале командной строки находится значение и периметра, правда, по умолчанию указывается в квадратных миллиметрах.

Для того чтобы это изменить на более привычные для работающих с объёмными объектами квадратные метры, правой кнопкой мышки вызовите всплывающее меню и выберите «БыстрКальк». Далее, в строку ввода скопируйте полученные раннее цифры и перейдите в раздел «Преобразование единиц».

Теперь отметьте следующее:

• «Тип единиц» – «Площадь»;
• «Преобразовать из» – «Квадратные миллиметры»;
• «Преобразовать в» – «Квадратные метры»;
• в завершение нажмите на кнопку «Применить».

Для сохранения последних измерений используйте переменную «AREA», для периметра «PERIMETER».

Полезные команды и переменные

Полезные команды и переменные:

• «БЫСТРКАЛЬК» — вызов калькулятора;
• «ДИСТ» — для определения расстояния между точками;
• «DISTANCE» — для хранения значений, полученных с применением не особо сложной команды «ДИСТ»;
• «ИЗМЕРИТЬГЕОМ» — для измерения расстояния выделенных объектов или точек;
• «ОКНОСВ» — для вызова свойств объектов;
• «AUPREC» — управление точностью отображения координат;
• «МАСС-ХАР» — для проведения расчётов массовых характеристик 2D областей
