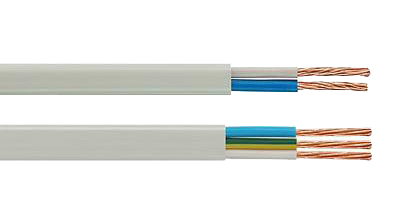

Расшифровка маркировки
ПУГНП в основном применяется для коммутации осветительных приборов или подключения приборов низкой мощности. Характерная особенность кабеля связана с плоской формой исполнения, что заложено в аббревиатуру.
ПУГНП расшифровывается следующим образом:
- «П» – провод;
- «УН» – универсальный (применяется практически везде);
- «Г» – гибкий;
- «П» – плоский.
Обычно в более жестких проводах (в аббревиатуре которых отсутствует буква «Г») в самом начале прописывается буква «А». Это говорит о том, что жилы провода изготовлены из алюминия. Помимо стандартного ПУГНП, существуют дополнительные категории:
- ПУГНПнг – изделие, оснащенное изоляционными материалами с минимальным уровнем горючести;
- ПУГНПнгд-LS – негорючий и одновременно не тлеющий продукт.
Вы могли заметить, что при расшифровке аббревиатуры были объединены буквы «У» и «Н», хотя их разделяет «Г». Почему создатели этого провода выстроили заглавные буквы аббревиатуры именно так, остается загадкой. Вполне может быть, что при первичной регистрации товара была допущена ошибка. Искать официальную информацию бесполезно, поскольку в соответствии с законодательством применение ПУГНП запрещено.
Производят изделие по одной простой причине: формулировка, запрещающая использование, не ставит ограничения на изготовление и продажу. Популярным шнур остается благодаря своей кажущейся практичности и дешевизны.
Видео
Причины запрета на использование
Главная причина запрета эксплуатации провода ПУГНП связана с несоответствием толщины изоляции токоведущих жил. Если в ПУЭ «черным по белому» прописана минимальная толщина изоляции 0,4 мм, то по ТУ для изготовления ПУГНП эта размерная величина равняется 0,3 мм.
Более того, в ТУ нет четкого описания требований для допусков по поперечному сечению проводников. Разрешенная погрешность составляет 30%. В итоге при покупке провода площадью 3 кв. мм вы можете получить изделие из жил с сечением едва выше 2 кв. мм. Из-за этого при подключении бытовых приборов с номинально допустимой мощностью проводник не выдержит нагрузку, нагреется, а изоляция начнет плавиться. Не воодушевляют и неофициальные статистические данные, в соответствии с которыми более 50% случаев возгорания проводки связаны с эксплуатацией изделий ПУНП и ПУГНП.
Условия монтажа и эксплуатации провода ПУГНП
Кабель ШВВППровод монтируют в помещениях с температурой окружающего воздуха не ниже — 150С. Ограничение температурного режима монтажа связано с тем, что при более низкой температуре поливинилхлоридное покрытие становится хрупким и может потрескаться.
Минимальный изгиб ПУНГ, рекомендованный специалистами, не должен быть равен менее десяти внешних диаметров кабеля. Максимальный срок службы проводной продукции этого типа неограничен.
При скрытой проводке кабель укладывают в заранее прорубленные штробы вертикальных ограждений помещений. Каналы заделывают шпатлёвкой с последующим финишным покрытием.

Скрытая электропроводка
Открытая проводка предполагает укладку проводов в пластиковые короба. Они рассчитаны на определённый ряд одновременно уложенных кабелей.
Как заменить провод ПУГНП
Имеющаяся в жилом или производственном помещении проводка кабелем ПУГНП не соответствует современным стандартам по пожароопасности, горючести и пробойному напряжению изоляции.
Электрическую разводку следует заменять современными электрокабелями, которые выпускаются с характеристиками согласно ГОСТам, предназначены для монтажа силовых и осветительных сетей в жилых и производственных зданиях. Провода укладывают в штробах, без гофр, выдерживая 1 см от наружной поверхности стены, возможны различные технические решения.
Вам это будет интересно Описание кабеля МКЭШ
Силовой кабель ВВГ с маркировкой
Важно! Главное в надёжной электрической проводке — найти хорошего профессионала. Заниматься проведением электротехнических работ должен специально обученный специалист с допуском к электромонтажным работам и с соответствующим опытом.
Кабели ВВГ
Проводники, передающие и распределяющие электроэнергию с напряжением до 1000 В. Внешняя изоляция из поливинилхлорида, чаще чёрного цвета. Жилы гибкие одно- и многопроволочные. Цвет жил: РЕ — желто-зелёный, N — голубой/белый с голубой полосой, Ф — белый.
Важно! Для квартир применяются изделия с сечением 6 мм2, для частных домов — 16 мм2.
Модификации кабеля:
- АВВГ — с алюминиевой жилой;
- ВВГП — плоское сечение;
- ВВГнг —с огнеупорной оболочкой;
- ВВГз — резиновая изоляция между отдельными жилами.
Кабель ВВГнг- LS.Важно! Электропровод подходит для монтажа открытой (в коробах) и закрытой проводки. Срок службы 30 лет.
Кабель NYM
Электроизделие с 1–5 медными жилами в ПВХ изоляции. Между жилами имеется резиновое уплотнение, обеспечивающее термостойкость, влагостойкость и прочность. Электрокабель предназначен для монтажа силовых и осветительных сетей в промышленных и жилых помещениях.
Кабель NYM 3×2,5
Монтаж
Перед приобретением кабеля ПУГНП обязательно проверьте диаметр всего изделия и отдельных жил, используя штангенциркуль. Если итоговый результат замера будет ниже более чем на 15%, то покупать товар не рекомендуется. При большом желании можно пересмотреть стоимость продукта, но помните, что такой провод будет иметь меньшие характеристики, нежели заявлено в паспорте.
Выполните срез и проверьте расцветку используемых жил. Воспользуйтесь увеличительным стеклом, чтобы убедиться в однородности проволок, отсутствии каких-либо помутнений и пятен.
Чтобы повысить безопасность при эксплуатации изделия, покупайте провода со слегка увеличенным запасом по сравнению с табличными данными. Обязательно добавьте к обустраиваемой цепи надежный автоматический выключатель для защиты оборудования. Чтобы снизить токовые нагрузки из-за большого числа потребителей, разбейте проводку на отдельные группы (чем больше, тем лучше).
При передаче электрической энергии провода излучают электромагнитное поле, оказывая негативное влияние друг на друга. Происходит это в том случае, если они уложены в непосредственной близости.
При групповой прокладке руководствуйтесь значениями зависимости мощности от токовой нагрузки из таблицы ниже (показатель не должен превышать указанное значение):
Сечение жилы, кв. мм | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 |
Диаметр жилы, мм | 0,98 | 1,13 | 1,38 | 1,78 | 2,26 | 2,76 |
Мощность/Сила тока, кВт/А для одного провода | 2,86/13 | 3,3/15 | 4,4/20 | 5,94/27 | 7,92/36 | 10,12/46 |
Два провода | 2,64/12 | 3,08/14 | 3,74/17 | 5,28/24 | 7,48/34 | 9,02/41 |
Три провода | 2,42/11 | 2,86/13 | 3,3/15 | 4,84/22 | 6,82/31 | 8,14/37 |
Четыре или больше проводов | 2,2/10 | 2,64/12 | 3,08/14 | 4,63/21 | 5,94/27 | 7,7/35 |
В соответствии с ПУЭ перед соединением с помощью винтовых клемм зачищенные края кабеля следует обжать наконечником или выполнить залужение. Чтобы снизить приток воздуха в случае возгорания изоляционного слоя при перегреве провода, исключайте прокладку в кабель-каналах и строительных пустотах. Под штукатуркой укладывайте кабель без применения гофрированных труб.
Где может применяться провод ПУГНП
Если смотреть на ГОСТ, по которому производится ПУГНП, то его назначение – подводка электрического тока к светильникам в системе освещения. Но глядя на его технические характеристики, можно с уверенностью использовать его и для подводки электричества до розеток. Единственное, на что необходимо обратить внимание, это на изоляцию. Прокладывать провод ПУГНП открытым способом не стоит, особенно, если его монтаж производится во влажных помещениях, на улице или в грунте. Поэтому совет – уложить его в защитную гофру или любого типа трубы.
В интернете на форумах электриков часто многие сетуют на то, что сечение провода ПУГНП не всегда точно соответствует указанному, То есть, по факту может быть намного ниже. Наверное, такое и случается, поэтому рекомендуется взять в том же магазине любой другой провод или кабель с тем же сечением, и сравнить два образца. Или попросить продавца или менеджера магазина сделать измерения жилы любым доступным способом, к примеру, с помощью штангенциркуля.
Область применения
Несмотря на запрет производства и установки (для профессиональных организаций), продукция пользуется популярностью благодаря своим потребительским качествам и главное — низкой цене.
Решение о применении должно основываться на понимании в каких условиях провод будет выполнять свои функции, поэтому немного о местах, где прокладка ПУГНП категорически недопустима:
- Влажные помещения. Со временем на изоляции появляются трещин, появляется ток утечки. Первыми нарушения «заметят» устройства защитного отключения, и пользователю постоянно придётся включать их вручную. При серьёзных нарушениях изоляции легко можно получить электрический удар.
- Бани, сауны. Рабочая температура, согласно характеристик и описаний, не должна превышать 50 оС.
- Подключение мощных потребителей (электроплиты, обогреватели), или устройств с большими пусковыми токами (электродвигатели, кондиционеры).
Для организации освещения и подключения розеток, в которые заведомо не будут включены мощные приборы вполне возможно использовать ПУГНП. Главное — быть внимательным при покупке и выполнять правила монтажа, тогда даже такой провод как ПУГНП прослужит долгое время.
Технические характеристики провода ПУНГП
Основные характеристики, которые имеет технический и бытовой проводник, представлены в таблице.
Первичное назначение | Освещение и запитка маломощной техники |
Тип укладки | Неподвижный |
Предел напряжения в сети | 250 В |
Материал жил | медь |
Количество жил | 2-3 |
Материал изоляции | ПВХ-пластикат |
Допустимая температура | +50…-50 – рабочая с сохранением свойств |
+70 – долговременный запас прочности | |
+80 – максимальный кратковременный нагрев | |
+15 – разрешен монтаж | |
-15 – допустимый минимальный показатель для укладки | |
Эластичность | Радиус изгиба – от 10 диаметров проводника снаружи |
Влажность воздуха в теплое время года | 100 % |
Тип изоляции | Двухуровневая из ПВХ |
Цвет обмотки | Черный/белый с синим/красным маркером |
Тип основы | Цельные провода без скрутки |
Жесткая | |
Популярные сечения жил | 1,5 и 2,5 мм2 |
Упаковочный вес (по сечению) | 2х1,5 – 50 кг/км |
2х2,5 – 70 кг/км | |
2х4 – 110 кг/км | |
3х1,5 – 70 кг/км | |
3х2,5 – 100 кг/км | |
3х4 – 150 кг/км | |
Диапазон сечений | Двухжильный – от 0,35 до 6 мм2 |
Трехжильный – от 0,35 до 4 мм2 | |
Срок эксплуатации | 15 лет |
Некоторые изготовители указывают гарантийный срок эксплуатации 2 года.

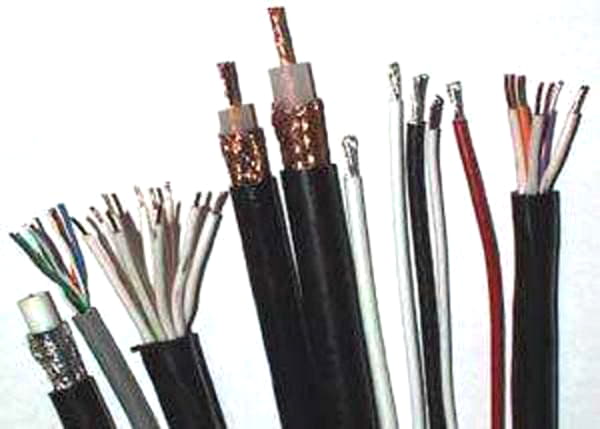

Провод гупер расшифровка
По маркировке провода можно многое узнать о его ключевых характеристиках:. Также посмотрите статью о цветовой маркировке проводов. Поскольку площадь сечения проводов и кабелей напрямую зависит от токовой нагрузки, то марку необходимого материала выбирают исходя из этого. Похожие записи 0 Типы электродвигателей и принципы работы Разновидности электромоторов Явление электромагнитной индукции стало основой […] 0 Люминесцентные лампы: характеристики, классификация и маркировка Люминесцентной лампой или лампой дневного света называют осветительное устройство, […] 0 Что такое отклонение напряжения?
Плоский провод — Flat wire —.Приблизительно прямоугольный или квадратный прокат, более узкий, чем полоса, в которой все поверхности прокатаны.
Нормативные документы об опасности использования
Однако, несмотря на вышеуказанные характеристики, специалисты не рекомендуют широкое применение АПУНП, ПУНП, поскольку они являются опасными для использования в промышленных и бытовых электросетях.
В чем же причина такой опасности? Установлено, что более 50% пожаров происходили в сети после монтажа провода именно этих марок. Дальнейшая проверка выявила факты несоответствия их технических характеристик современным утвержденным стандартам.
Эту электропродукцию производят согласно ТУ 16. К13-020-93, где приемлем тот факт, что сам проводник может быть на 30% меньше обозначенного сечения провода. Зачастую это приводит к перегреву, в последующем к пожару, поскольку изоляция ПВХ является горючей, а проводник с заниженным сечением не справляется с токовыми нагрузками. Ввиду слишком тонкой изоляции возникает риск поражения током.
По ТУ 16. К13-020-93 допустимая толщина оболочки и кабеля может иметь размер до 0,3 мм. Согласно ГОСТу 23286-78 предельный размер — 0,4 мм. Следовательно, определенные параметры ПУНП не соответствуют правилам и нормам электробезопасности. Поэтому ПУНП запрещен с 2007 года решением ассоциации «Электрокабель». В список запрещенных включен и его аналог.
Организация «Электрокабель» проводит разработку ПУЭ (правила устройства электроустановок). Помимо этого, «Электрокабель» разрабатывает государственные стандарты, своды правил, а также другие документы, имеющие непосредственное отношение к наладке и эксплуатации электрооборудования.
В нормативных документах ассоциации говорится, что воспользовавшись ТУ 16.К13-020-93, недобросовестные производители и организации, производящие монтаж, зная о некомпетентности многих заказчиков в вопросах применения кабельных изделий, предлагали им некачественную продукцию.
Производители, электропродукция которых соответствовала нормам и правилам, проигрывали конкурентную борьбу по причине более высоких цен своего товара. В документе № 47 указывается об отмене ТУ 16.К13-020-93, запрете выпуска и последующей продаже вышеуказанных марок.
Была предложена альтернативная замена в виде ряда кабелей ВВГнг (расшифровка — винил, винил, голый). «НГ» означают, что кабель не горит при групповой прокладке.
Но вопреки этому продажа и производство некачественной продукции продолжается.

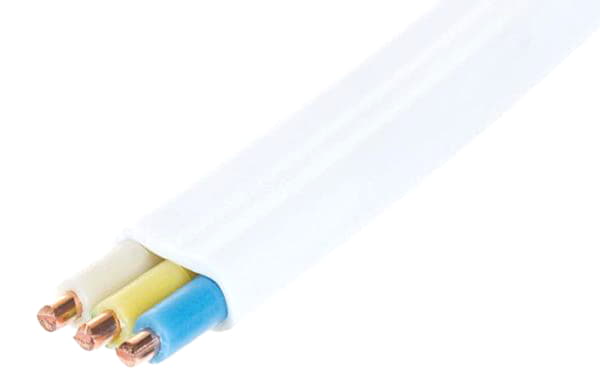

Конструкция
Создатели ПУГНП задумывали проводник, который использовался бы для подключения различных приборов в бытовых и промышленных зданиях. Тем не менее, несмотря на популярность, отношение к кабелю со стороны электриков и монтажников более чем скептическое, а в большинстве случаев – негативное. Сегодняшнее производство ПУГНП организовано без четкого согласования с ГОСТ, поэтому нельзя дать гарантии безопасной и эффективной эксплуатации. Любые документы, которые будут показывать продавцы, являются «липовыми».
ПУГНП – одна из разновидностей кабеля ПУНП, только с приставкой «гибкий». Однако называть изделие проводом нельзя, поскольку оно состоит из нескольких изолированных жил с общим изоляционным слоем. Одновременно с тем нельзя называть ПУГНП кабелем, поскольку он не соответствует данной категории по технико-эксплуатационным параметрам.

В конструкции ПУНП и ПУГНП входят два/три токоведущих проводника, каждый из которых имеет поливинилхлоридную изоляционную оболочку. Основное отличие между двумя указанными изделиями:
- первое состоит из однопроволочных жил;
- второе – многопроволочных.
Последнее напрямую связано с гибкостью провода. В случае поломки нескольких тонких проволок жила по-прежнему сможет передавать ток. С другой стороны, существенно ухудшатся технико-эксплуатационные параметры, в частности, повысится нагрузка.
Поскольку ПУГНП плоский, то жилы размещаются внутри параллельно друг другу. В отличие от большинства других изделий, они не скручиваются, а держатся плотно внутри поливинилхлоридной оболочке. Указать точные параметры провода невозможно, так как отдельные производители используют собственные ТУ и самостоятельно выбирают пластикат для изоляции (один может не поддерживать горения, остальные – не иметь данного полезного качества).
Для изготовления жил берутся тонкие медные проволоки. Если для ПУНП существует алюминиевый аналог, то у ПУГНП таковой отсутствует. Связано это с невозможностью создания из алюминия проводников столь малого сечения. В целом по токопроводящим параметрам алюминий хуже меди.

Как правильно применяется провод
Кабель рекомендован для устройства внутренней проводки под слоем штукатурки. При наружной прокладке, провод помещают в гофру или короб из ПВХ, для защиты от механических повреждений. Недостаток кислорода будет препятствовать возгоранию при перегреве. Перед началом монтажа делают срез для определения цвета жил. Концы провода заматывают изолентой.
Подведение проводника к прибору от распределительного щита в целях безопасности делается через автоматический выключатель. Для уменьшения суммарной нагрузки рекомендуется разбивать проводку на несколько групп.
Важно! При обрыве нескольких тонких проволок, способность передавать ток сохраняется, но на сеть увеличивается нагрузка.

Укладка кабеля разрешена в зимнее время, при температуре не менее -15˚С. При более низких температурах провод ПУГНП нужно нагревать, иначе материал изоляции становится хрупким, может растрескаться. Хранят кабель в закрытых помещениях или под навесом.
Технические характеристики и условия эксплуатации
Перечислим основные технические параметры и условия эксплуатации:
- При укладке шнура используют неподвижный метод.
- Токоведущие жилы производятся из тонких медных проволок.
- Изоляция – из поливинилхлорида, поддерживающего или не поддерживающего горение.
- Изоляционный слой сохраняет заявленные свойства при эксплуатации в диапазоне температур от -50 до +50 гр. Цельсия. Провод может длительно использоваться при температуре до +70 гр. Цельсия.
- Возможен монтаж зимой. В таком случае минимальная температура в помещении должна составлять -15 гр. Цельсия. Если параметр ниже, то придется нагревать проводник, иначе при перегибах изоляция потрескается или разорвется.
- Максимально допустимый радиус изгиба – десять наружных диаметров провода.
- Срок службы насчитывает 15 лет. Производители дают гарантию два года с момента запуска в эксплуатацию.
Расшифровка марки, назначение, характеристики, особенности применения
Требования к нему описываются техническими условиями ТУ 16.К13-020-93. Конструкция не сложная: изолированные медные жилы связаны общей оболочкой. Строительные длины выпускающегося кабеля определены предприятием – изготовителем самостоятельно. Выпускается двух, трех проводном исполнении. Фото показывает общий вид.
Расшифровка маркировки ПУГНП определена ТУ, звучит так:
- П – провод установочный;
- У – универсальный;
- Г – гибкий, жила скручена из большого количества тонких медных проволок;
- Н – низкий порог электрической прочности;
- П – плоская конструкция.
После указания марки цифрами наносится количество жил, их сечение.
Предназначен для стационарной прокладки осветительной сети невысокой мощности потребления внутри помещения. Высокий класс гибкости, обусловленный многопроволочной конструкцией проводника, позволяет успешно использовать провод ПУГНП для изготовления электрических удлинителей, переносок – времянок включения бытовых приборов, устройств малой мощности.
ГОСТ 7399-97 на установочные проводники, работающие в сетях напряжением до 660В:
- Нормированные значения номинального сечения жилы (соответственно, диаметр), приводит таблица. Удельная проводимость меди данной площади определяет значение активного электрического сопротивления. Норма должна пресечь использование для изготовления проводника материала низкого качества:
- Нормированная толщина слоя изоляции, оболочки зависит от количества проводников, их сечения. Габаритные размеры, вес провода:
Конкретные значения указанных выше величин могут отличаться от ГОСТ:
- Сопротивление жилы, из-за возможности уменьшения ее диаметра до 25%, может быть выше стандартного;
- Назначение провода для работы в сетях постоянного, переменного частотой 50 Гц тока, напряжение которых до 250В (вместо 660), позволяет производителю делать слой пластика тоньше;
- Слой изоляции, оболочки, не менее 0,4 мм;
- Диапазон температуры эксплуатации: -15 ÷ 50°С;
- Относительная влажность, до: 98%.

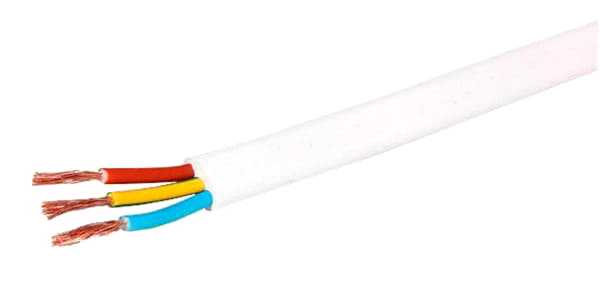

Где используется ПВС провод
Медный многожильный ПВС кабель используется для передачи напряжения низкого сигнала устройствам невысоких мощностей. В быту он используется для подсоединения к сети практически всех электроприборов и машин, предусматривающих напряжение до 220/380 В, в частотном интервале до 50 Гц. Он может быть использован для внутренней проводки жилых помещений и для работы специализированной техники в саду.
Широко используется ПВС и на некоторых этапах в промышленном производстве. Благодаря тому, что ПВС кабель хорошо подвергается деформации и выдерживает максимально возможное количество перегибов, он очень широко используется для изготовления удлинителей (переносок) разной длины, а также при монтаже наружного освещения и световой рекламы.
Провод ПВС с алюминиевой жилой предназначен для передачи напряжения в городских сетях электроосвещения. Такими проводами производится электрооснащение и проводка в современных жилых многоэтажках и на заводах, где требуется высокая мощность электротока: большие металлургические комбинаты, предприятия различной специализации, электростанции…

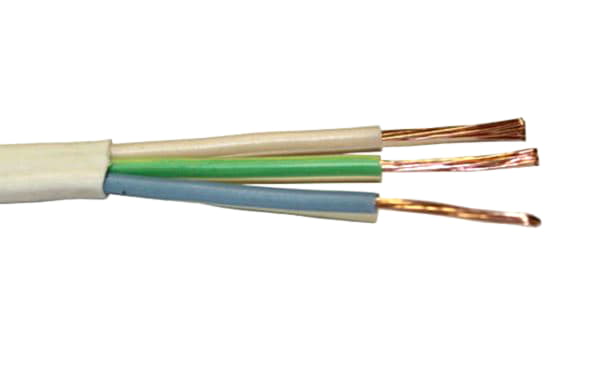

Описание кабеля
Кабель ПУГНП может состоять из двух или трёх медных жил. Каждая из них имеет токопроводящие нити, которые плотно скручиваются между собой.
Минимальное количество таких нитей — семь. Каждая жила изолируется поливинилхлоридом толщиной в 0,3 мм и маркируется своим цветом. Двухжильный кабель имеет ноль, окрашенный в синий цвет. В трёхжильном проводе заземляющая жила окрашивается в жёлтый цвет (зачастую ещё наносится зелёная полоса). Также от разных производителей иногда встречаются и другие цвета, но каждая токопроводящая нить будет иметь собственный. Общая изоляция у провода составляет 0,5 мм. Её выполняют из белого поливинилхлорида.
Жила этого шнура способна проводить электрический ток, напряжение которого не превышает 250 вольт. Номинальная частота составляет 50 герц. Благодаря поперечному сечению, варьирующемуся от 0,75 до 4 квадратных миллиметров, можно подобрать провод практически для любых нужд.
