Понятие электрической мощности и способы ее расчета
С электротехнической точки зрения она представляет собой количественное выражение взаимодействия энергии с материалом проводников и элементами при протекании тока в электрической цепи. Из-за наличия электрического сопротивления во всех деталях, задействованных в проведения электротока, направленное движение заряженных частиц встречает препятствие на пути следования. Это и обуславливает столкновение носителей заряда, электроэнергия переходит в другие виды и выделяется в виде излучения, тепла или механической энергии в окружающее пространство. Преобразование одного вида в другой и есть потребляемая мощность прибора или участка электрической цепи.
Видео
Расчет косинуса фи (cos )
φ – угол сдвига между фазой тока и напряжения, причем если последний опережает ток сдвиг считается положительным, если отстает, то отрицательным.
cos φ – безразмерная величина, которая равна отношению активной мощности к полной и показывает насколько эффективно используется энергия.
Формула расчета косинуса фи: cos φ = S / P
- S – полная мощность, ВА (Вольт-ампер);
- P – активная мощность, Вт.
Активная мощность (P) — реальная, полезная, настоящая мощность, эта нагрузка поглощает всю энергию и превращает ее в полезную работу, например, свет от лампочки. Сдвиг по фазе отсутствует.
Формула расчета активной мощности: P (Вт) = I × U × cos φ
— безваттная (бесполезная) мощность, которая характеризуется тем, что не участвует в работе, а передается обратно к источнику. Наличие реактивной составляющей считается вредной характеристикой цепи, поскольку главная цель существующего электроснабжения — это сокращение издержек, а не перекачивание ее туда и обратно. Такой эффект создают катушки и конденсаторы.
Формула расчета реактивной мощности: P (ВАР) = I × U × sin φ
Полная мощность электроприбора (S) — это суммарная величина, которая включает в себе как активную, так и реактивную составляющие мощности.
Формула расчета полной мощности: S (ВА) = I × U или S = √( P2 + Q2)
Закон Джоуля-Ленца
В случае, когда на участке цепи не совершается механическая работа, и ток не производит химических действий, происходит только нагревание проводника. Нагретый проводник отдает теплоту окружающим телам.
Закон, определяющий количество теплоты, которое выделяет проводник с током в окружающую среду, был впервые установлен экспериментально английским ученым Д. Джоулем (1818—1889) и русским Э.Х. Ленцем (1804—1865). Закон Джоуля—Ленца сформулирован следующим образом:
Закон Джоуля—Ленца
Количество теплоты, выделяемое проводником с током, равно произведению квадрата силы тока, сопротивления проводника и времени прохождения тока по проводнику.
Q=I2RΔt
Количество теплоты измеряется в Джоулях (Дж).
Пример №2. Определить, какое количество теплоты было выделено за 2 минуты проводником при напряжении 12 В и сопротивлении 2 Ом.
Используем закон Ома и закон Джоуля—Ленца:
Q=I2RΔt=(UR..)2Δt=U2R..Δt=1222..=72 (Дж)
По какой формуле вычисляется
Расчет силы тока по мощности и напряжению в сети постоянного тока
Для расчета силы I (тока), надо величину U (напряжения) разделить на величину сопротивления.
Расчет силы тока по мощности и напряжению:
I = U ÷ R
Измеряется в амперах.
Для такого случая электрическую Р (активную мощность) можно посчитать как произведение силы электрического I на величину U.
Формула расчета мощности по току и напряжению:
P = U × I
Все компоненты в этих двух формулах характерны для постоянного электротока и их называют активными.
Исходя из этих двух формул, можно вывести также еще две формулы, по которым можно узнавать P:
P = I2 × R
P = U2 ÷ R
Однофазные нагрузки
В однофазных сетях переменного электротока требуется произвести вычисление отдельно для Р и Q нагрузки, затем надо при помощи векторного исчисления их сложить.
S = P + Q
В скалярном виде это будет выглядеть так:
S = √P2 + Q2
В результате расчет P, Q, S имеет вид прямоугольного треугольника. Два катета этого треугольника представляют собой P и Q составляющие, а гипотенуза — их алгебраическую сумму.
S измеряется в вольт-амперах (ВА), Q измеряется в вольт-амперах-реактивных (ВАр), Р измеряется в ваттах (Вт).

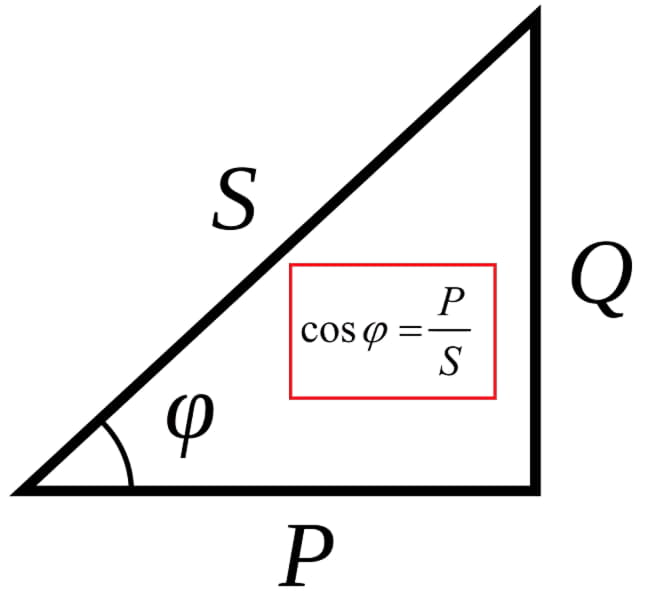

Зная величины катетов для треугольников, можно рассчитать коэффициент мощности (cos φ). Как это сделать, показано на изображении треугольника.
Расчет в трехфазной сети
Переменный I (ток) отличается от постоянного по всем параметрам, особенно наличием нескольких фаз. Расчет P в трехфазной нагрузке необходим для правильного определения характеристик подключаемой нагрузки. Трехфазные сети широко применяются в связи с удобством эксплуатации и малыми материальными затратами.
Трехфазные цепи могут соединяться двумя способами – звездой и треугольником. На всех схемах фазы обозначают символами А, В, С. Нейтральный провод обозначают символом N.
При соединении звездой различают два вида U (напряжения) – фазное и линейное. Фазное U определяется как U между фазой и нейтральным проводом. Линейное U определяется как U между двумя фазами.
Эти два U связаны между собой соотношением:
UЛ = UФ × √3
Линейные и фазные электротоки при соединении звездой равны друг другу: IЛ = IФ
Форма расчета S при соединении звездой:
S = SA + SB + SC = 3 × U × I

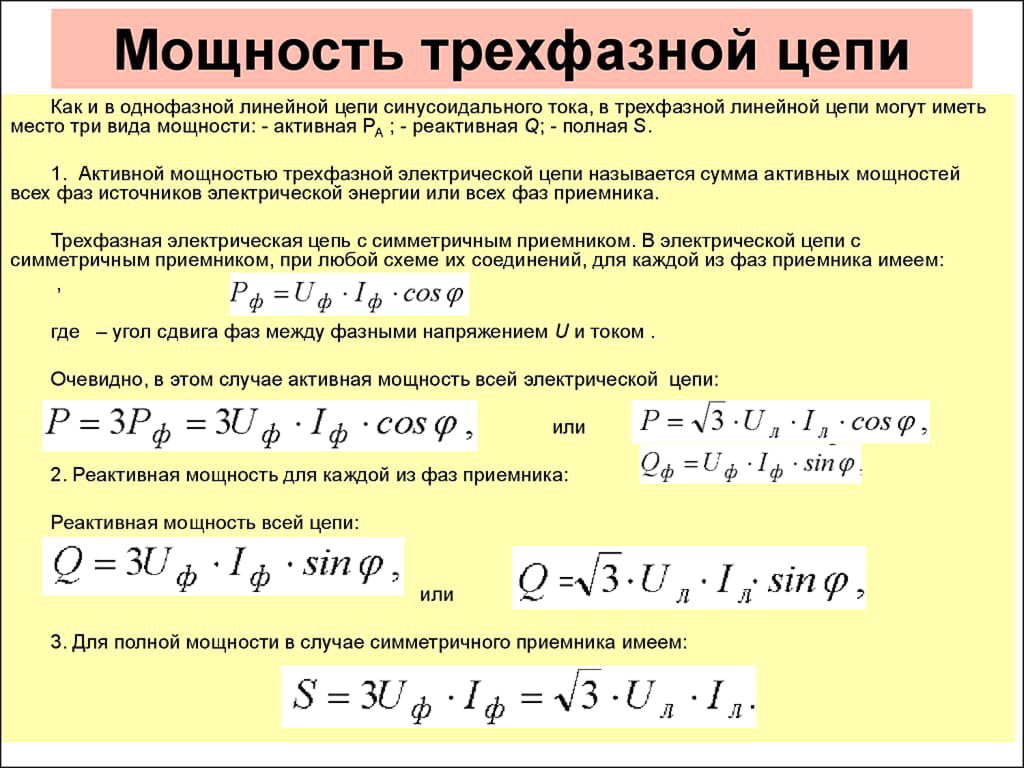

Активная P:
Р = 3 × Uф × Iф × cosφ
Реактивная Q:
Q = √3 × Uф × Iф × sinφ.
При соединении треугольником фазное и линейное U равны друг другу: UЛ = UФ
Линейный I при соединении треугольником определяется по формуле:
IЛ = IФ × √3
Формулы мощности электрического тока при соединении треугольником:
- S = 3 × Sф = √3 × Uф × Iф;
- Р = √3 × Uф × Iф × cosφ;
- Q = √3 × Uф × Iф × sinφ.
Средняя P в активной нагрузке

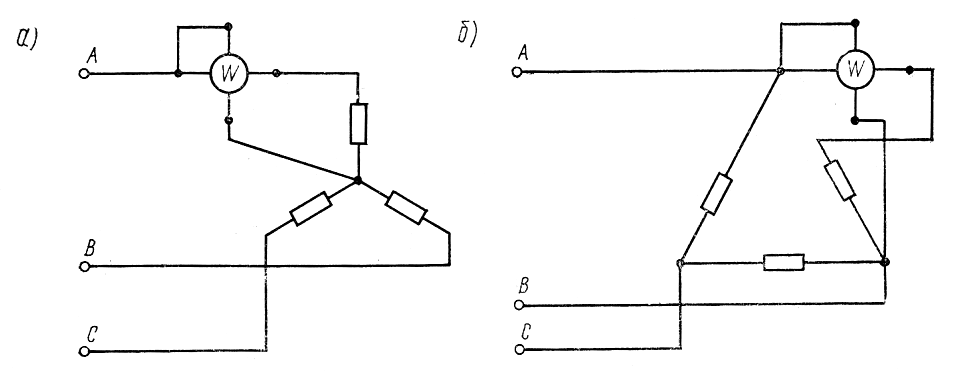

В электрических сетях P измеряют при помощи специального прибора – ваттметра. Схемы подключения находятся в зависимости от способа подключения нагрузки.
При симметричной нагрузке P измеряется в одной фазе, а полученный результат умножают на три. В случае несимметричной нагрузки для измерения потребуется три прибора.
Параметры P электросети или установки являются важными данными электрического прибора. Данные по потреблению P активного типа передаются за определенный период времени, то есть передается средняя потребляемая P за расчетный период времени.
По какой формуле вычисляется мощность электрического тока
Данная величина привязана одновременно к нескольким физическим параметрам. Напряжение – это работа, необходимая для перемещения 1 кулона. Сила означает число кулонов, которые проходят за 1 секунду. Если умножить ток на напряжение, он будет равен количеству работы в секунду. Для вычисления мощности электрического тока формулу вывести нетрудно.
Она выглядит как

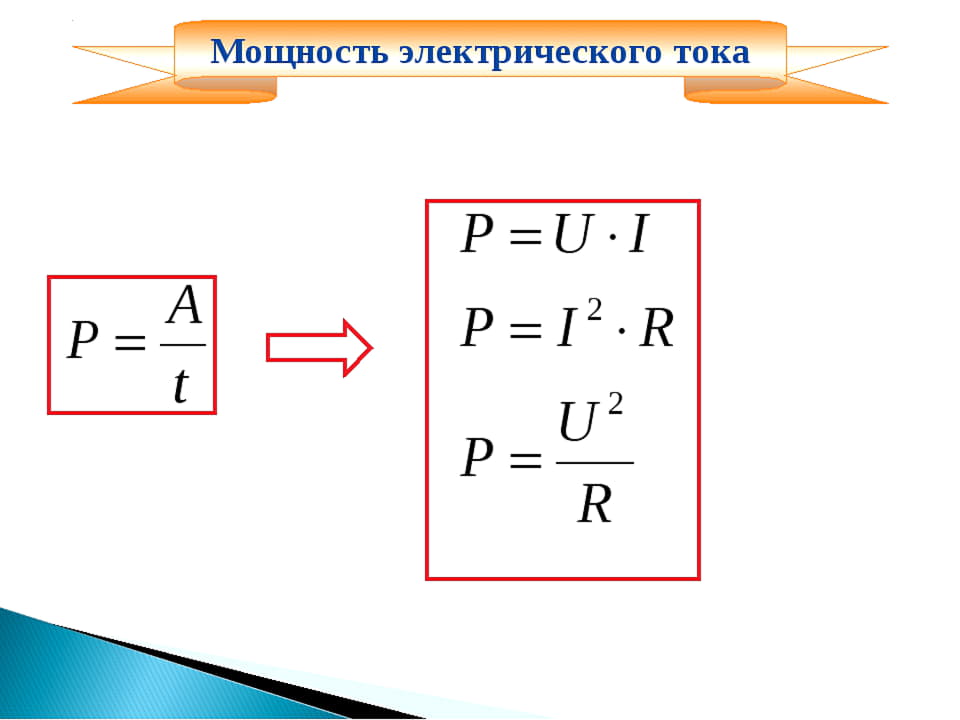

P = A / t = I x U,
обозначения следующие:
- P – мощность тока в ваттах (Вт);
- A – его работа на данном участке цепи в джоулях (Дж);
- t – время, за которое совершена работа (в секундах);
- U – напряжение электричества для участка цепи в вольтах (В);
- I – сила в амперах (А).
Указанная формула показывает, что зависимость мощности от напряжения и силы тока одинакова в этой связке. Один показатель может быть выше и тем самым скомпенсировать другой для обеспечения мощного электротока. Эта особенность обеспечивает передачу электроэнергии на дальние расстояния. Ее преобразование происходит через регулирующие трансформаторы на подстанциях.
Верное определение мощности критически важно для соблюдения правил техники безопасности при эксплуатации электросети и исключения возгораний. Это может произойти, если проводка выбрана неправильно. Для измерения необходимо использовать специальные приборы, но это возможно не всегда.
Определение мощности для переменного тока:
- с помощью амперметра;
- по формуле P= U х I с использованием значений в указанный момент времени;
- по формуле P= U х I x сos φ, если есть сдвиг фаз.
Символ φ обозначает коэффициент мощности. Когда к сети подключен только свет или приборы для нагревания, он равен 1, для более сложного и мощного оборудования промышленного типа цифра составляет 0,8. Формула для расчета мощности через сопротивление в сети постоянного тока – P = IU.
Измерения
Как показано выше, некоторые исходные данные можно получить в ходе практических измерений. Ниже отмечены особенности типовых специализированных приборов.
Прямые замеры
Ваттметры выпускают в разных модификациях для сетей ~220V и ~380V. Соответствующие коррекции делают в процессе выполнения рабочих операций. Следует подключать щупы с учетом инструкций производителя и соответствующего расположения проводников.
Как правило, в конструкциях приборов применяют две катушки с параллельным и последовательным подсоединением к нагрузке. Для повышенной точности пользуются профессиональными приборами «лабораторной» категории.
Косвенные замеры
Эти операции выполняют с применением мультиметров. Измеряют сопротивление, ток и напряжение, после чего вычисляют мощность.
Фазометры
С помощью этих приборов измеряют фазовый сдвиг между несколькими электрическими параметрами. Таким аппаратом можно определить cos ϕ, если паспортное значение отсутствует в сопроводительных документах к оборудованию.
Регулирование cos
Отмеченное выше негативное влияние реактивных составляющих компенсируют специальными дополнениями в общую электрическую схему. Расчеты выполняют с применением представленных формул.
Мощность некоторых электрических приборов
При оснащении современной квартиры часто приходится решать задачи по согласованию нагрузок в отдельных линиях. Необходимо правильно встраивать защитный автомат, чтобы предотвратить аварийные ситуации. Начинают с уточнения параметров проводки. Далее проверяют группы подсоединенной бытовой техники. Типичные параметры потребляемой мощности (Вт):
- персональный компьютер – 170-1 250;
- ноутбук – 40-280;
- ЖКИ телевизор – 120-265;
- утюг – 450-1850;
- кондиционер – 1 200 – 2 500.
Какой автомат подойдет, определяют с учетом всех значимых факторов. Особое внимание уделяют нагрузкам с высокими значениями реактивной составляющей мощности.
