Как сделать циркуль

Чем можно заменить циркуль в домашних условиях?

Только нужно чтобы чертить круги можно было с большой точностью.

Вместо циркуля можно взять любой предмет округлой формы: стакан, монета, тарелка, готовый круг из картона и многое другое. Просто прикладываете и обводите.

А вообще хорошо подойдёт транспортир, только нужно суметь ровно нарисовать обе половины.

Можно самостоятельно соорудить циркуль. Для этого нужен карандаш и палочка. Скрепляете их вместе и будет циркуль. Если скрепить пластилином, то можно будет даже менять радиус чертимой окружности, как на настоящем циркуле.

А ещё вариант: взять прямую линейку, закрепить её начало на центре окружности, а затем поставить карандаш на нужной отметке линейки и крутить линейку, держа карандаш на той же отметке. В итоге получится окружность, да ещё и размер радиуса можно выбирать с точностью до нескольких миллиметров.

Видео

Как починить циркуль в домашних условиях. Циркуль из подручных материалов

Доброго времени суток! Сегодня хочу показать вам свой вариант изготовления большого циркуля.

На данный инструмент меня подвигло то, что мне иногда приходилось чертить окружности, полуокружности, среднего и большого диаметра, обычный циркуль уже с этим не справлялся, и приходилось что-то выдумывать, вот тут то и было решено сделать себе инструмент!

Хотел посмотреть готовые варианты в магазинах, но к моему удивлению я их вовсе не обнаружил, больших циркулей попросту не было, но уверен, что если бы даже они и были, то ценник, скорее всего меня не устроил, поэтому приступил к его изготовлению.

Сборка циркуля своими руками

Ознакомьтесь также с этими статьями

• Как грамотно составить план дома
• Врезной профиль для обустройства светодиодной ленты освещения: особенности
• ПОДСВЕТКА ДЛЯ КАРТИН
• Как лучше покупать квартиру в Виннице: самостоятельно или через агентство недвижимости

Отрезал два куска трубы, длина по вашему усмотрению, да хоть 1 метр каждый, я использовал 30см. Все зависит от того, какие окружности будете чертить…

Края профиля срезаются, как показано на фото внизу, чтобы вставлять болты крепления иголок. Т.е. от профиля отрезается 3 стороны из четырех так, чтобы осталась пластина для сверления под болты крепления иголок.

Далее отверстия — для М8 сверлим отверстия диаметром 8мм.

А для верхней части — 6мм, т.к. там используются болты М6.

Верхнюю скобу можно изготовить из листовой стали толщиной 1мм.

Вверху скобы сверлится отверстие на 6мм и туда вставляется болт М6 с двумя гайками — это ручка для удобного вращения циркуля (см. фото внизу статьи).

На болты, которые держат ножки в скобе, надеваются гайки типа «барашек», чтобы было удобно фиксировать положение ножек циркуля.

Далее…

Нижние болты М8 зажимаются в тиски, на резьбе, близко к головке болта, делается небольшой надпил круглым напильником — так их будет удобнее сверлить, затем намечается и сверлится отверстие 3мм для вставки иголки

Головки болтов лучше сточить наполовину, чтобы ножки циркуля могли максимально близко соприкасаться.

А также, после вставки иголки, под гайку лучше подложить шайбу, иначе гайка будет очень плохо вращаться на иголке.

Для иголок использованы два куска вала от старого принтера — каленый пруток диаметром 3мм.

В итоге, за вечер работы (в другой вечер я разобрал его и покрасил), я получил отличный циркуль с большими достоинствами и небольшими недостатками.

Циркуль своими руками

Для многих самоделок требуются разметки в виде кругов. Диаметр их бывает очень разным: всего от пары сантиметров, до метра и более. Времени, чтобы найти подходящие циркули можно потратить немало. Старинный способ разметки с помощью нити дает не лучшие результаты – круги получаются кривыми. Циркуль, который мы предлагаем сделать своими руками из подручных материалов, универсален. С его помощью вы без труда начертите круг и также легко сможете изменить его диаметр. Подробности сборки этого чудо-циркуля далее в мастер-классе.

Материалы

Перед началом работы приготовьте:

• метровый резьбовой стержень М10;
• шайбы, 4 шт.;
• гайки М10, 4 шт.;
• гайку М12, 1 шт.;
• шуруп;
• эпоксидный клей.

Шаг 1

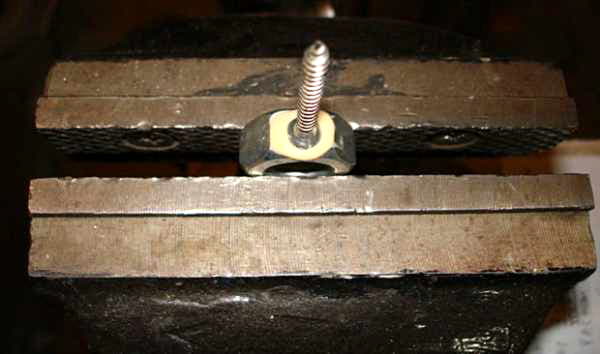

. Иглой для самодельного циркуля станет шуруп. Его необходимо прикрепить с помощью эпоксидного клея к одной из внешних граней большой гайки. Для удобства работы саму гайку можете зажать в тиски. При склейке деталей не спешите. Саморез должен находиться строго перпендикулярно по отношению к гайке. Времени на полное высыхание клея понадобится порядка 4 дней.

Шаг 2

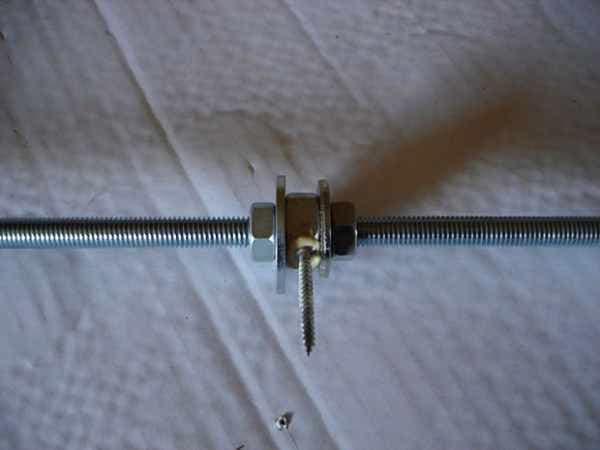

. Теперь полученную иглу вам нужно зафиксировать на резьбовом стержне. Для этого в указанной последовательности нанизайте на него:

• малую гайку;
• шайбу;
• гайку с саморезом;
• шайбу;
• малую гайку.

Затяните детали, чтобы конструкция из гайек и шайб была прочной и надежной и удерживала импровизированную иглу в нужном вам положении.

Шаг 3

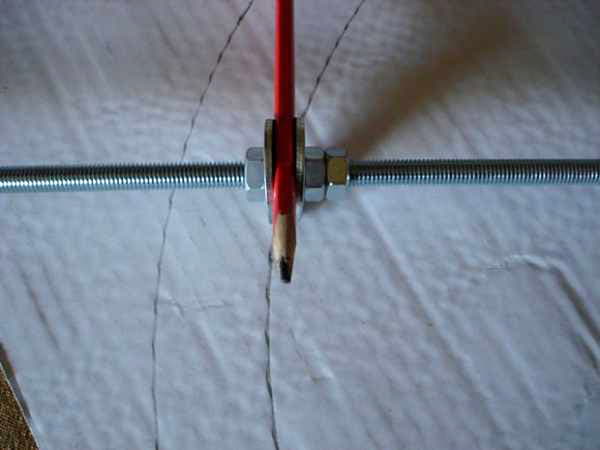

. На втором конце резьбового стержня по уже знакомой вам схеме следует закрепить карандаш. Его поместите между шайбами и подкрепите все гайками. Сам карандаш обязательно должен быть шестигранный. Круглые по форме карандаши удерживаться не будут. Это уже было проверено.

Все. Циркуль готов. Чтобы им воспользоваться, вам необходимо отмерять рулеткой нужную от иглы длину и перекрутить гайки с шайбами и карандашом до обозначенной точки.

Возможность изготовить инструмент своими руками

Простой вариант черты изготовляется из проволоки толстого диаметра. Аналогичным решением является вбивание двух длинных гвоздей в подходящую ручку из дерева. Для разметки дерева применяют также циркуль слесаря. Точность причерчивания повышается при уменьшении расстояния между зубцами инструмента, сноровка и опыт играют не последнюю роль.

Скрайберпредставляет собой циркуль механического действия со встроенным уровнем. Последний предназначается для точной разметки линии по горизонтали и вертикали. Если все выполнить правильно то разметка своими руками позволит собрать сруб так, что между бревнами нельзя будет протолкнуть спичку. Скрайбер – это усовершенствованная плотницкая черта, которую снабдили двумя уровнями. Это дало экономию времени плотнику. Ведь теперь не проводят черновую черту для наметки, а сразу прочерчивают чистовую разметку.
