Как правильно определить длину и натяг велосипедной цепи

Строгое уравнение

Примером велосипедов, для которых необходимо использования точного уравнения, могут быть шоссейные велосипеды с большими передними звездочками, (возможно 55 зубчиков) и маленькими задними звездочками (11 зубчиков). Кроме того, если у велосипеда очень короткое расстояние между центром коленчатого болта до задней оси (15 дюймов и меньше), то опять же понадобится применение строгого уравнения. Так как передняя и задняя звездочки различаются по размеру, то цепь должна расходиться, представляя собой треугольник. Длину цепи получившегося треугольника можно добавить за счет гипотенузы. Опять же это применяется в очень исключительных случаях.

В качестве примера применение строгого уравнения предположим, что длина цепи односкоростного велосипеда 15 дюймов, передняя звездочка имеет 58 зубчиков, а задняя – 11. На велосипеде не установлен переключатель скоростей, поэтому длину не нужно увеличивается на 1 дюйм. Этот дюйм стоит добавлять только на велосипедах с переключением скоростей.

Просчитав длину цепи шоссейного велосипеда по укороченному уравнению, получим ответ 47.25 дюймов. Этот результат округляем до 47 дюймов. Применив строгое уравнение, получаем результат 48.17 дюймов, который округляем до 48 дюймов. Опять же, в приведенном примере не добавлен дюйм цепи, так как нет переключателя скоростей. При подсчете по упрощенному уравнению, цепь получится на дюйм короче. Но это нетипичная ситуация. Обычно, даже в примере с односкоростным велосипедом, если звездочку уменьшить до 55 зубцов, два уравнения покажут одинаковый результат.

Износ цепи

Как и любой механизм, трансмиссию необходимо смазывать, регулировать и обеспечивать ей надлежащее хранение. Для того чтобы цепка дольше служила, ее нужно смазывать специализированным маслом хотя бы 1 раз за сезон и проводить очистку от старого масла и грязи.

Если велосипед будет храниться без использования несколько сезонов, следует снять цепку и поместить в тару с керосином. Это делается для того, чтобы она не растянулась за время простоя и сохранила свой внешний вид. Определить износ цепочки можно при помощи обычной линейки или 24 звеньев. Длина должна составлять 12 дюймов, что в пересчете на миллиметры составляет 304,8.

Если ваша цепка длиннее на:

  • 1,5 миллиметров – нормальное состояние;
  • 2,5 миллиметров – следует провести замену;
  • 3 миллиметра – возникнут проблемы с переключением передач, срочно необходима замена;
  • более 3 миллиметров – нужна замена всей трансмиссии.

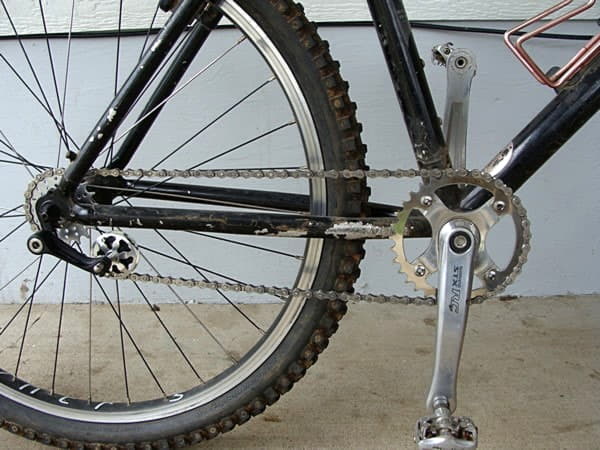

Длина цепи и ее натяг на односкоростных велосипедах

Для определения длины цепи на односкоростных велосипедах используют следующий алгоритм действий:

  1. Положите велосипед вверх колесами или поставьте его на подставки, но так, чтобы заднее колесо свободно двигалось.

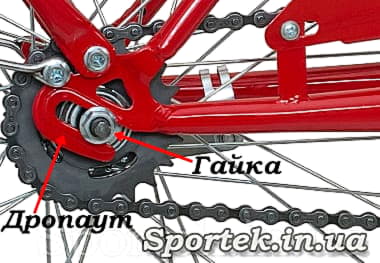

  2. Ослабьте гайки или эксцентрики на втулке заднего колеса.
  3. Выровняйте заднее колесо в вертикальной и горизонтальной плоскости (чтобы оно не перекашивалось) и, передвигая его вперед-назад по дропаутам (наклонным пазам в которых крепится колесо), настройте правильное провисание (провис) цепи. Оно должно составлять 10-15 мм в центре между звездами.

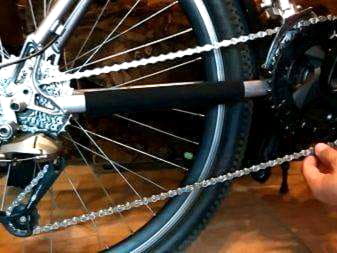

Правильно замерить провис цепи можно приложив ровную линейку к нижним точкам передней и задней звезды и, оттянув цепь в центре, замерить расстояние от линейки до цепи.

Если двигать колесо в дропауте вперед или назад дальше некуда, а цепь еще не натянута – удалите лишние звенья.

  Проверьте равномерность вращения, прокрутив педа

  1. Проверьте равномерность вращения, прокрутив педали. Проверьте, не будет ли соскакивать цепь со звезд. Педали должны крутиться плавно, без рывков и свободно. Если этого нет, то скорее всего заднее колесо выставлено неправильно, с небольшим скосом.
  2. Проверьте, не будет ли соскакивать цепь со звезд. Для этого в процессе вращения педалей нажмите чем-то твердым, например, ручкой отвертки или молотка в районе передней звезды, перпендикулярно цепи, стараясь прижать ее к раме. Потом проделайте то же самое с цепью в районе задней звезды. Правильно натянутая цепь не будет соскакивать со звезд.

На односкоростных велосипедах или велосипедах с планетерной втулкой можно поставить и натяжитель цепи, как на картинке снизу.

Натяжитель цепи это механическое устройсто, обеспечивающее необходимое натяжение цепи при катании. Используется в основном в агрессивных стилях катания.

Принцип работы натяжителя цепи основывается на том, что пружина оттагивает цепь и создает натяжения, тем самым препятствуя спаданию цепи со звезд.

Как правильно определить длину и натяг велосипедной цепи

В предыдущей статье был рассмотрен вопрос об устройстве велосипедной цепи и их типах. В этой статье мы рассмотрим актуальный для многих вопрос о правильном подборе длины цепи.

Если Вы меняете старую цепь на новую то тут все просто – необходимо новую цепь брать той же длины, что и старую. При этом, устанавливая на односкоростной велосипед новую цепь, нужно правильно отрегулировать натяг цепи.

При сильно натянутой цепи тяжело крутить педали, да и сама велоцепь будет подвержена большему износу.

При слабой натяжке цепь может соскакивать со звездочек и тогда не будет никакой возможности ни ехать вперед, ни затормозить. Особенно если на переднем колесе нет V-brake тормоза. Это уже очень опасно и может привести к трагедии. А цепь соскакивает всегда в самый неподходящий момент. Как поставить обратно слетевшую цепь на таком байке рассказано в отдельной статье.

Основные методы определения размера

Имеется два ключевых приема, позволяющие определить такой параметр, как длина цепи.

  • Самое главное – инсталлировать ее на большую звездочку в системе передач, одновременно с этим необходимо поставить ее на наименьшую звездочку в системе задних звезд (другое название – задняя кассета). Затем нужно пропустить ее сквозь задний дерэйлер (так называется переключатель скоростей). После проведения данных работ натяните ее настолько, чтобы ось, которая проходит через центральные части роликов заднего переключателя, находилась в вертикальном положении. Если была выполнена правильная натяжка цепи и она получится длиннее, на участке соединения 2-х концов образуется некоторое количество лишних звеньев. Их можно без проблем удалить, скорректировав одновременно с этим длину цепи под габариты собственного велотранспорта.

  • Следующий способ в действительности зеркально воспроизводит последовательность шагов предшествующего способа. То есть цепь смонтируйте на самую малую звезду системы передач и такую же звездочку в системе задних звезд. В то же время должна образовываться незначительная натяжка цепи, то есть велоцепь не должна быть ослаблена. Отсюда следует, что в районе стыка также могут оставаться ненужные звенья, которые подлежат удалению.

Необходимо дополнительно отметить, что при определении оптимальной длины велосипедной цепи можно практиковать первый и второй способы одновременно. Если в обоих вариантах вышло одно и то же количество ненужных звеньев, то, значит, можно спокойно их убирать.

Когда число будет разным, то стоит еще раз проверить, поскольку может быть, что в каком-то из вариантов была сделана ошибка. В случае удаления неверного числа звеньев имеется риск получить слишком длинную либо чересчур короткую цепь. В подобных ситуациях передвижение на двухколесном транспорте рискованно, а степень надежности велоцепи значительно понизится.

Как установить?

Чтобы снять и установить велоцепь, сделайте следующее.

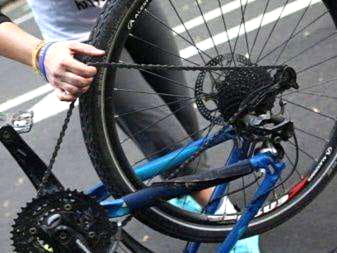

  1. Переверните велосипед колёсами вверх. Открутите гайки, удерживающие заднее колесо на раме.
  2. Снимите болт, держащий «лапку» втулки за специальное «ушко» на раме. Это третья опорная точка, предотвращающая проворачивание втулки. Без надёжной фиксации «лапки» вы не поедете – втулочный механизм будет крутиться вместе со звёздочкой либо за несколько оборотов он раскрутится, и колесо вообще заклинит.

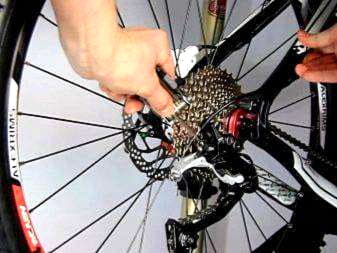

  3. Снимите заднее колесо. Вместе с ним выйдет и втулка с кассетой.

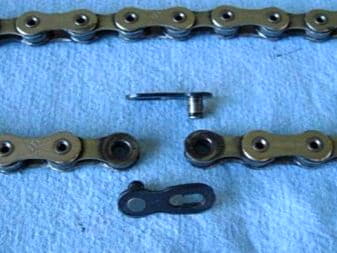

  4. Снимите велоцепь с кассеты. Используя выжимку, разомкните любое из полузвеньев, вытолкнув пин из его посадочного места. Если на цепи есть замочек – разбирать цепь в любом другом месте необязательно. Замок цепи – это специальное полузвено с разъёмной внешней пластиной, размыкается с помощью отвёртки, шестигранного ключа или любого другого предмета.
  5. Если одно из (полу) звеньев сломано, и цепь отпала сама, без снятия заднего колеса – разомкните соседние к точке обрыва пины и снимите сломанное звено.
  6. Если старая цепь меняется на новую, снимите старую с передней звёздочки. Набросьте на эту же звёздочку новую (в разомкнутом состоянии).
  7. Используя выжимку, установите на место сломанного (полу) звена новое, затянув в конце пин.
  8. Накиньте велоцепь на заднюю звёздочку, добейтесь полного её натяжения и зафиксируйте заднее колесо на прежнем месте, затянув все болты с требуемым усилием.
  9. Проверьте, есть ли на новой (или отремонтированной) цепи смазка. Если её не хватает или она полностью высохла, нанесите новый слой.

Прокрутите заднее колесо с помощью педали, проверьте разгон и торможение велосипеда. Если всё сделано правильно, можно перевернуть велосипед обратно и ехать дальше.

Как узнать для разных видов велосипедов?

Для маунтинбайка и велогибрида

Имеется три основных метода расчета, если говорить о маунтинбайках и велогибридах.

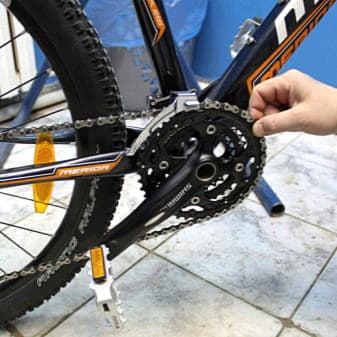

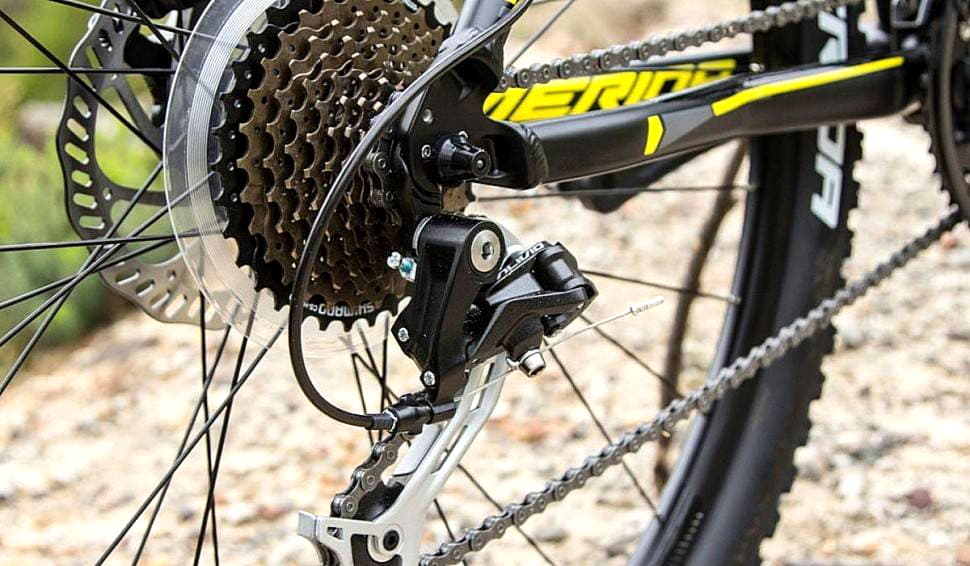

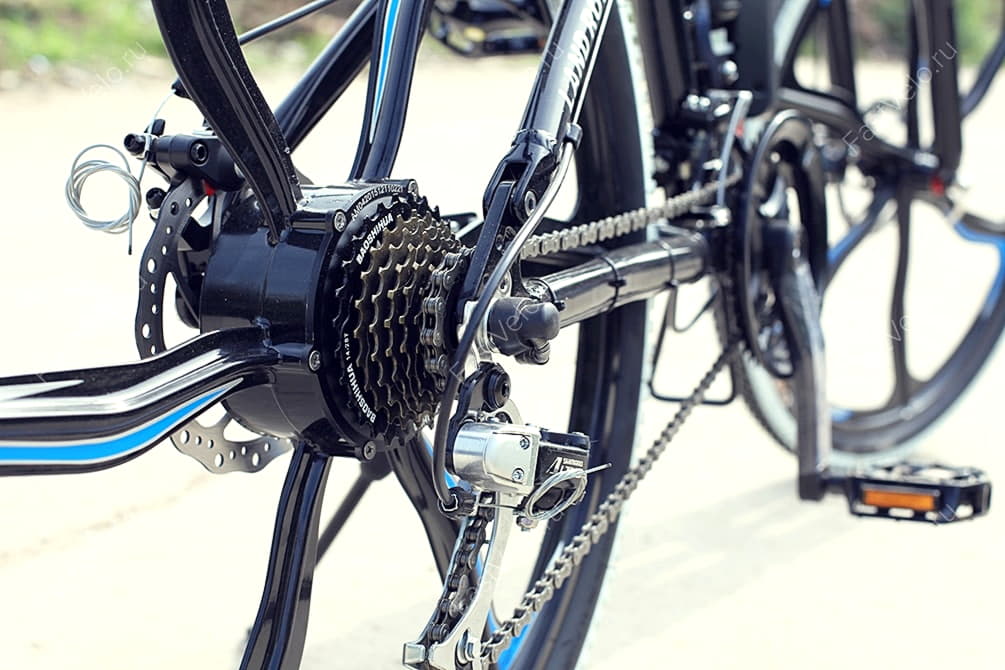

  1. Накиньте цепь на наиболее крупные звездочки в задней и передней частях велосипеда, по максимуму натяните лапу заднего дерэйлера, нужно, чтобы при этом она двинулась вперед – это и будет идеальный размер велоцепи. Должно выйти так: корпус дерэйлера будет находиться практически на одной линии с лапой (это максимум, дальше – выход из строя). Обратите внимание, что инсталлировать лапу рекомендуется под незначительным уклоном.
  2. Так же, как и в предыдущем варианте, цепь закидывается на самые крупные звездочки без задействования заднего дерэйлера. Записываем или запоминаем требуемый размер цепи, затем прибавляем к этому параметру еще пару звеньев, и выходит приемлемая длина. В принципе должно выйти приблизительно то же, что и в первом методе.
  3. Закрепите цепь в передней части на большую звезду, а на самую малую сзади и скорректируйте размер так, чтобы лапа дерэйлера стояла под прямым углом к земле, то есть оси роликов дерэйлера располагались друг под другом.

На заметку! Если вы владелец 2-подвесного велосипеда, то в этом случае надлежит замерять длину цепи при амортизаторе в сжатом состоянии.

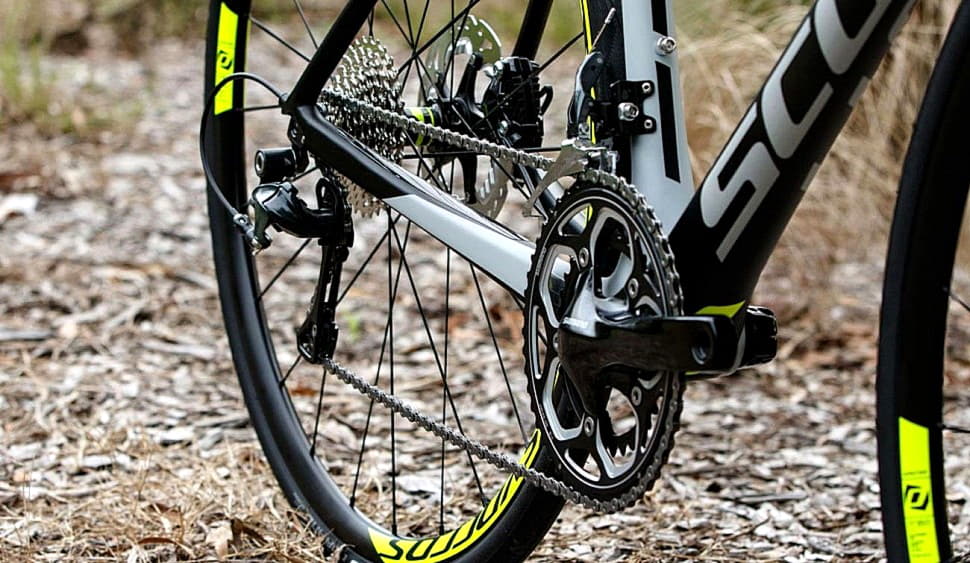

Для шоссейника

Для шоссейника, как правило, применяют 3-й метод вычисления размера велоцепи. Это прием, когда цепь инсталлируют на маленькую звездочку сзади и большую спереди.

Для синглспида (односкоростной велосипед)

Чтобы подобрать длину велоцепи для синглспида либо велосипеда, оснащенного планетарной втулкой, надо инсталлировать последнюю в подвесной кронштейн рамы (дропаут) так, чтобы в будущем по мере вытяжения велоцепи имелась возможность сдвигать ее назад.

Внимание! При замене заводской цепи на новую нужно непременно подсчитать звенья в заводском образце. В новой цепи, если необходимо, надо оставлять такое же их число, сколько было у оригинала.

Обзор производителей

Производят велоцепи десятки компаний по всему миру, но найти хорошую цепь реально у следующих производителей: японской Shimano, итальянского Campagnolo, американской SRAM, тайваньской KMC (продаётся практически на любом рынке или в любом веломагазине) и немецкой Wipperman. Последняя не уступает по качеству, но переплата здесь существенная.

Но всех перещеголял советско-российский завод «Тяжмаш» – его цепи состоят из обычной высокоуглеродистой стали, отличающейся высокой износостойкостью. Этот завод выпускал цепи для советских «дорожников». Он и сейчас специализируется на односкоростных велосипедах, которых в стране миллионы – особенно в сельской местности и в небольших городах, где многоскоростной велосипед не требуется. Оттого производство этих цепей не прекращено. Цены – одни из самых низких в стране.

Какая должна быть длина цепи велосипеда

Думаю, многие, кто самостоятельно меняет цепи на с

Думаю, многие, кто самостоятельно меняет цепи на своем велосипеде, задается вопросом: «Какая должна быть правильная длина цепи?», так как новые цепи идут с запасом по длине. И, конечно, самое простое, что мы можем сделать — это посчитать количество звеньев на старой цепи и оставить столько же на новой.

Но что если вы ставите не только новую цепь, но еще и меняете кассету или устанавливаете систему с другим количеством звезд? Длина цепи поменяется, и старая цепь уже не помощник. Тогда следует воспользоваться этими 3 способами по расчету длины цепи велосипеда, и никакого калькулятора для этого не потребуется:

Советы по выбору

Велоцепь на скоростных байках, наряду с покрышками, тормозными дисками и колодками, требует периодической замены. Определить ее размер можно простым способом. Если посмотреть на количество задних звездочек, легко узнаете длину цепочки горного велосипеда. Этот параметр очень важен, так как ширина звеньев цепи на скоростном велосипеде при 30 и 21 скорости совершенно разная. Их отличает шаг между задними шестернями, толщина и расстояние между рамками заднего дерейлера. В итоге устройство с 10 не встанет на 7, и настроить его не удастся.

Взаимозаменяемость можно определять по числу звезд:

  1. Для приводов с 10, 11, 12 звездами взаимозаменяемость не действует.
  2. Цепь для девяти звездочек позволяется устанавливать на младшие модели.
  3. Цепь на велосипеды с 6, 7, 8 звездами совершенно одинаковая.

Немаловажен выбор цепи для велосипеда по бренду. Японские, американские, тайваньские компоненты «живут» около 1500 км, итальянские ходят до 7000 км. Весь их секрет — в толстых роликах, увеличенных пластинах, нанесении тефлонового износостойкого покрытия.

Лучшие комплектующие — от известных производителей:

  • Shimano — фирма из Японии;
  • SRAM — из Соединенных Штатов;
  • Итальянская Campagnolo;
  • KMC — с острова Тайвань.

Кататься на одной цепи долгое время невозможно — она вытянется, станет проскальзывать, что повлечет за собой неисправность кассеты и иных компонентов. Лучше подобрать дорогую итальянскую цепь или несколько дешевых с перестановкой их по кругу. К слову, стоимость итальянских изделий превышает американские аналоги в 2 раза. Дорогую кассету на дешевую цепь ставить бессмысленно — лучше сделать наоборот.

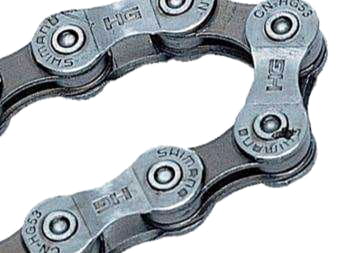

Shimano

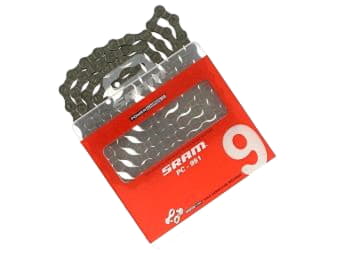

SRAM


Campagnolo

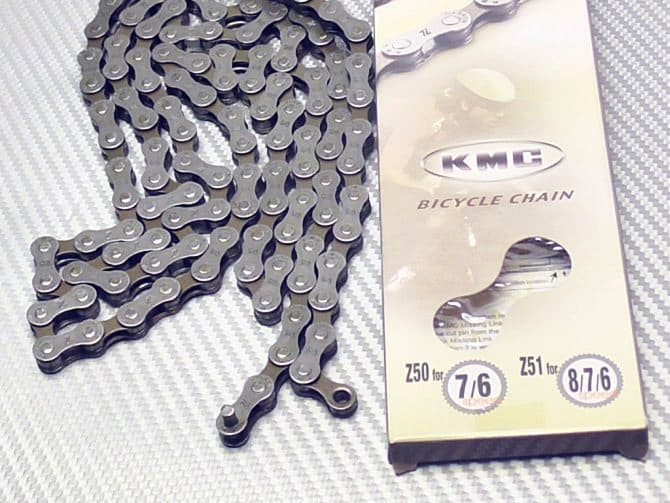

KMC

Определяем длину цепи

Длина цепи зависит от вашей шины. Поскольку шины бывают разные по длине — 35 см, 40 см, 45 см , то и длина цепи будет разной.

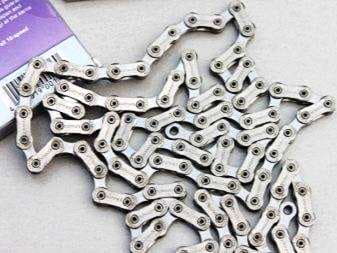

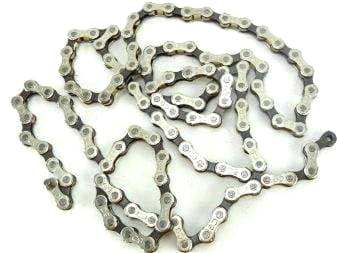

Длина цепи измеряется количеством звеньев. Считаем звенья. Можно по одному звену. Можно сложить цепь пополам считать парами. И получаем второе значение.

Например, цепочка на фото состоит из 50 звеньев. (ручка указывает на одно звено)

И теперь мы знаем два показателя нашей цепи:

  • шаг 38
  • 50 звеньев (длина цепи)

Кстати если мы умножим, эти два показателя и разделим на 2,54 (это дюйм), то получим длину шины в сантиметрах.

(1,8 см * 50) / 2,54= 35 см.

Горные велики и гибридные модификации: длина цепи велосипеда

Разберем каждый метод в отдельности:

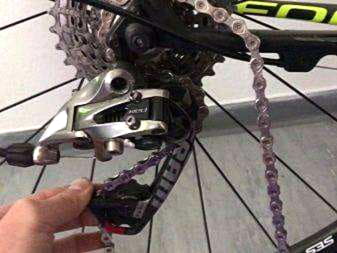

  • цепь выставляем по зубчикам наиболее больших велосипедных звездочек, максимально натягиваем лапку от переключателя, установленного сзади (она должна податься вперед), и получаем оптимальную длину цепи. В итоге получается следующее: переключатель находится почти на одной линии с лапкой, и рисковать с преодолением этого предела не рекомендуется, получите поломку. Лучше всего удерживать лапку под маленьким углом. Если допустите ошибку, и длина цепи на велосипеде окажется короче от требуемого значения, то при случайной активации пары крупных звездочек цепной длины окажется недостаточно, и переключатель оторвется;
  • во втором случае действуем, как в предыдущем варианте, цепь надеваем на крупные звездочки, а переключателем не пользуемся, просто запоминаем длину, к полученному значению прибавляем пару звеньев, в итоге получаем идеальный результат;
  • выставляем цепочку по малой звездочке заднего колеса и наиболее крупной передней, выбираем цепную длину с таким расчетом, чтобы переключатель находился под прямым углом к поверхности земли, и роликовые оси располагались одна под другой.

Если ваш велосипедный транспорт двухподвесный, для измерения длины цепки выбирается такое положение амортизатора, чтобы ведомые звездочки максимально отдалились от каретки (амортизатор находится в сжатом состоянии).

Вам будет интересно   Как снять цепь без выжимки: алгоритм действий

Вычисление параметра для разных моделей велосипедов

Длина цепи велосипеда для разных моделей различается. Производители по умолчанию предлагают набор, имеющий слишком большую длину цепи. Это неизменно ухудшит точность переключения. Ее звенья станут соскакивать на сложном рельефе — тряске или вибрации на камнях, корнях деревьев. Рабочая длина велосипедной цепи регулируется удалением нескольких звеньев. Короткая длина катастрофически сказывается на работе механизмов. Самое малое зло — невозможность переключения на большие звезды из-за чрезмерного натяжения. Но последствия могут стать еще хуже — поломка заднего переключателя с отскакиванием в спицы или разрыв велоцепи. Однозначно, неправильный выбор длины цепи ведет к скорому ремонту. Количество звеньев зависит от метода, по которому производится настройка, а также от размера звездочек.

Горные и велогибриды

Длина цепи на велосипеде зависит от размера рамы, величины регулирующего пера, наличия и величины хода амортизаторов, прочих параметров. У горных вариантов можно встретить до 106–108 звеньев в цепи. Это обычно связано с размером задних перьев и шестерен. Длина привода на велосипедных гибридах обычно не отличается от шоссейных вариантов и составляет 114–116 звеньев.

Многие не знают, как правильно выбрать цепь для велосипеда. Не менее популярен вопрос — каким образом считать, сколько звеньев необходимо для горных и гибридов. Для начала следует установить велоцепь на самые большие передние и задние звезды. Затем укоротить ее до тех пор, пока рамка натяжителя не вытянется вперед почти горизонтально. После этого дать пару звеньев про запас. Если велосипед имеет 2 подвески, подбирать длину следует в положении задней подвески. В этом случае шестерни и кассеты максимально разнесены друг от друга.

У горных велосипедов длина цепи может достигать 106–108 звеньев
Длина изделия на велогибридах обычно составляет 114–116 звеньев

Шоссейные

Для шоссейных великов размеры цепки обычно не изменяют — для них подходят коробочные варианты. Однако количество звеньев приобретенной цепи следует все равно пересчитать. Как правило, определить длину лучше обычным визуальным подсчетом или посмотреть в паспорте изделия. Для шоссейных велосипедов количество звеньев составляет от 114 до 116 штук.

При регулировке цепь на велосипед устанавливают на большую шестерню впереди и маленькую заднюю. Расчет длины привода подбирается таким образом, чтобы задняя ось колеса и оси обоих натяжителей находились в вертикальной плоскости.

Односкоростные модели наиболее просты в регулировке. Велосипедную цепь подбирают так, чтобы ось заднего колеса находилась в вырезах рамы велосипеда, а после имела возможность отодвигания при вытягивании цепного привода в процессе эксплуатации. Некоторые пользователи для более точного позиционирования устанавливают цепку системы «half-link». У нее нечетное количество звеньев, что весьма упрощает задачу.

У шоссейных моделей велосипедов количество звеньев также варьирует от 114 до 116 штук

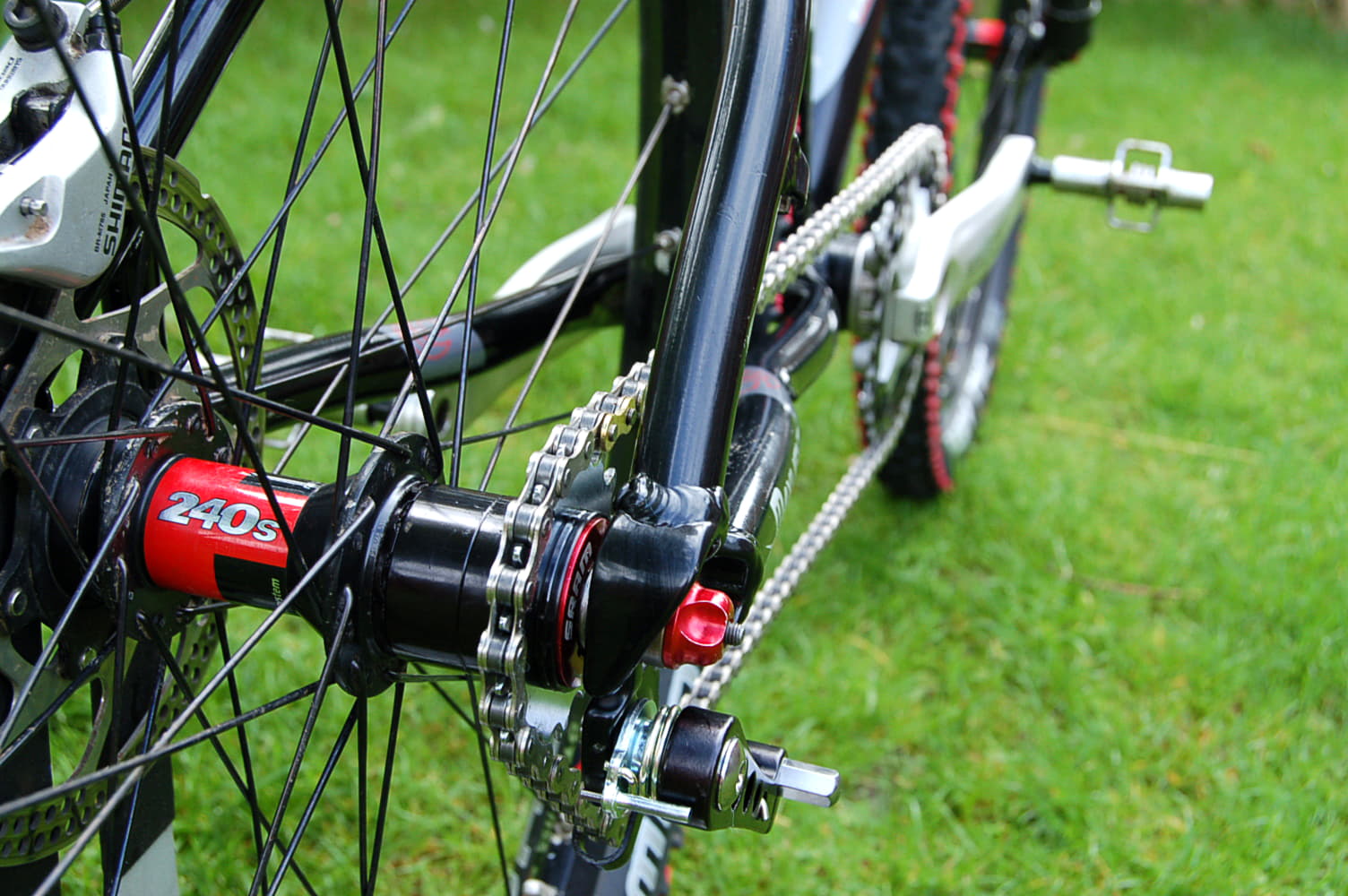

Синглспиды

Простейшая передача этого городского велосипеда, имеющего 1 скорость, позволяет обходиться длительное время без техосмотра. Этот аппарат подойдет для неспешных поездок в городском режиме людям, не желающим вдаваться в тонкости веломеханики. Большинство синглспидов оснащены зависимой втулкой, поэтому педали велосипеда находятся в движении постоянно. Некоторые модели снабжены трещеткой, что позволяет прерывать движение педалей во время хода.

Жесткое натяжение цепи гарантирует движение без проскальзываний. Цепи для этого транспорта толще и не требуют частой замены. Если цепочка меняется на новую, то с успехом притирается к изношенным деталям задней шестерни и звезды. Расчет длины производится аналогичным способом, как и для других моделей. Минусом этого типа транспорта является отсутствие переключений передач — при движении в гору требуется прилагать большие мышечные усилия.

Цепи для синглспидов толще и не требуют частой замены

Примечания

  1. При наиболее благоприятных условиях КПД может достигать 98 %, согласно Kidd, Matt D.; N. E. Loch, R. L. Reuben. Bicycle Chain Efficiency.The Engineering of Sport conference . Heriot Watt University (1998). Проверено 16 мая 2006. Архивировано 6 февраля 2006 года.
  2. https:/// Кировский завод приводных цепей
  3. https://www.dpr.lv/index.php?lang=ru&id=home Даугавпилсский завод приводных цепей
  4. https:///prod.htm Новосибирский завод приводных цепей
  5. В 16-м веке, Леонардо да Винчи сделал эскизы, на которых была показана первая стальная цепь. Эти цепи были разработаны, вероятно, для передачи силы тяги, но не вращения, что вытекает из изображённой на рисунках конструкции.The Complete Guide to Chain / Tsubakimoto Chain Co.. — Kogyo Chosaki Publishing Co., Ltd., 1997. — P. 240. — ISBN p. 211.
  6. https:///index.php?route=product/category&path=112_61 «Цепной привод — обслуживание и замена»
