Определение напряжения по внешнему виду

Следующий этап — определение мощностей ВЛ.

Как же узнать напряжение на ЛЭП по её внешнему виду? Легче всего это сделать по количеству проводов и по числу изоляторов. Самый простой способ — определение по изоляторам.

Существуют ВЛ разных классов напряжения. Рассмотрим поочередно каждую.

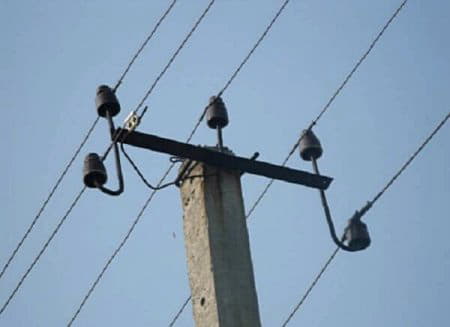

ЛЭП на 0,4 киловольта (400 Вольт) — низковольтные, встречающиеся во всех населенных пунктах. В них всегда используются штыревые изоляторы из фарфора или стекла. Опоры изготавливают из железобетона или дерева. В однофазной линии два провода. Если фазы три, проводников будет четыре и более.

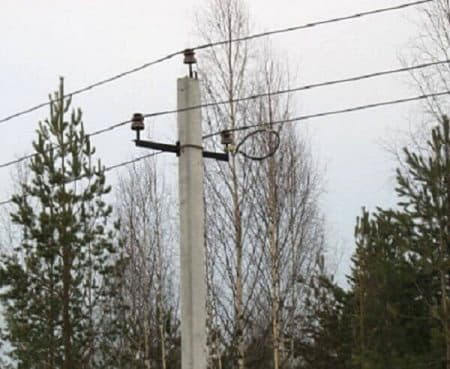

Далее идут ЛЭП на 6 и 10 киловольт. Визуально они неотличимы друг от друга. Здесь всегда по три провода. В каждом используется два штыревых фарфоровых или стеклянных изолятора или один, но большего номинала. Используются эти трассы для подведения питания к трансформаторам. Минимальное расстояние до частей, проводящих ток, здесь составляет 0,6 м.

Часто в целях экономии совмещают подвеску проводников 0,4 и 10 кВ. Охранной зоной таких трасс является расстояние 10 м.

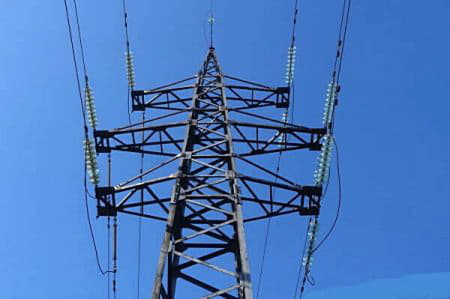

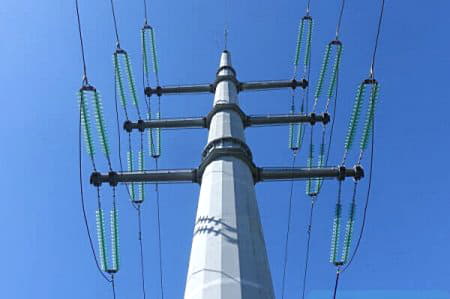

В ЛЭП на напряжение 35 кВ, используются подвесные изоляторы в количестве от 3 до 5 штук в гирлянде к каждому из трёх фазных проводов.

Обычно такие воздушные магистрали через территорию городов не проходят. Допустимым считается расстояние – 0,6 м, а охранная зона определяется 15 метрами. Опоры должны быть железобетонными или металлическими, с разнесенными друг от друга на допустимое расстояние проводниками, несущими ток.

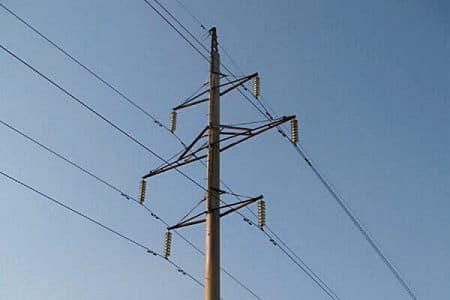

В ЛЭП на напряжение 110 кВ монтаж каждого из проводов осуществляется на отдельной гирлянде из 6-9 подвесных изоляторов. Минимально близким к проводникам, является расстояние в 1 метр, а охранная зона определяется 20 метрами.

Материалом для опоры служит железобетон или металл.

Если напряжение 150 кВ, применяют 8-9 подвесных изоляторов на каждую гирлянду в ЛЭП. Расстояние 1,5 м до проводников тока считается в этом случае минимальным.

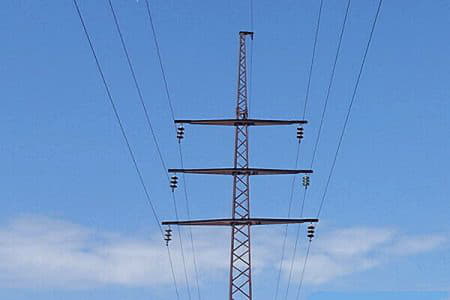

Когда напряжение 220 кВ, число используемых изоляторов находится в пределах от 10 до 40 единиц. Фаза передаётся по одному проводу.

Линии используют для подведения электроэнергии к крупным подстанциям. Наименьшее расстояние приближения к проводникам составляет 2 м. Величина охранной зоны – 25 м.

В последующих классах высоковольтных ЛЭП появляется отличие по числу проводов на фазу.

Если произведен монтаж двух проводников на одну фазу, а изоляторов в гирляндах по 14, перед вами магистраль 330 кВ.

Минимальным расстоянием до токоведущих частей в ней считается 3,5 м. Необходимое увеличение охранной зоны до 30 м. Материалом для опор служит железобетон или метал.

Если фаза расщепляется на 2-3 проводника, а подвесных изоляторов в гирляндах по 20, то напряжение ВЛ составляет 500 кВ.

Охранная зона в этом случае ограничивается 30 метрами. Опасной считается дистанция менее 3,5 м до проводов.

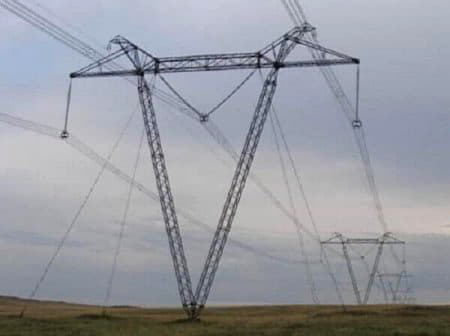

В случае разделения фазы на 4 или 5 проводников, соединение которых кольцевое или квадратное, и присутствия в гирляндах 20 и более изоляторов, напряжение ВЛ составляет 750 кВ.

Охранная территория таких трасс — 40 м, а приближение к токопроводящим частям ближе 5 м опасно для жизни.

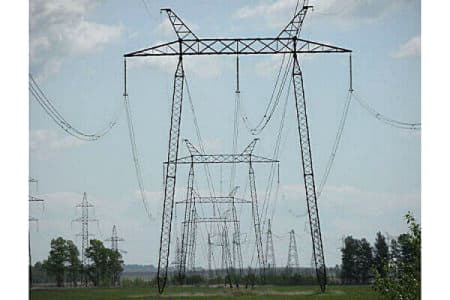

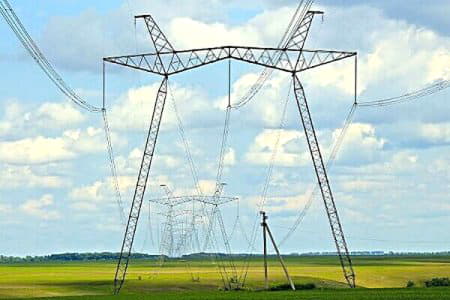

В России есть единственная в мире ЛЭП, напряжение которой 1150 кВ. Фазы в ней делятся на 8 проводов каждая, а в гирляндах присутствуют 50 и более изоляторов.

К этой трассе не стоит приближаться более чем на 8 метров. Увидеть такую высоковольтную линию можно, например, на участке магистрали «Сибирь – Центр».

Получить подробную информацию о любой ВЛ, её местоположении можно на интерактивной карте в сети интернет.

Состав линий электропередачи

Состав кабельной и воздушной линий различны. Для дифференциации рассмотрим каждый вид ЛЭП отдельно.

Составляющие воздушной линии электропередачи

ВЛ в своем составе имеют множество устройств и конструкций. Перечислим основные из них:

1. опоры;
2. арматура и изоляторы;
3. устройства заземления;
4. провода и тросы;
5. разрядные устройства;
6. маркеры для обозначения проводов;
7. подстанции.

Помимо прямого назначения воздушные линии используются в качестве инженерных конструкций для подвеса волоконно-оптического кабеля связи. В связи с этим на некоторых линиях количество составляющих элементов постоянно растет.

Составляющие кабельной линии электропередачи

Кабельные линии применяются для передачи электрической энергии в местах, недоступных для подвеса по опорам ВЛ. В состав входит силовой кабель и узлы ввода на подстанции и к конечным потребителям.

Определение напряжения линий электропередач

Без труда определить напряжение можно по внешнему виду ЛЭП: во-первых, следует посчитать количество проводов в одном пучке, во-вторых, следует посчитать количество изоляторов, также следует обратить внимание на высоту опоры и расположения проводов над землей: чем выше, тем больше напряжение.

Напряжение по количеству проводов в пучке кабеля:

• 1 — до 330 кВ.
• 2 — 330 кВ.
• 3 —500 кВ.
• 4 — 750 кВ.
• 6-8 — от 1000 и более кВ.

Напряжение для линий в один провод по количеству изоляторов:

• 3-5 изоляторов — 35 кВ.
• 6-8 — 110 кВ.
• 15 — 220 кВ.

к содержанию ↑

Фото примеры внешнего вида

Чтобы сопоставить изложенную выше информацию с ее практической реализацией следует разобрать особенности каждого класса напряжения. Для лучшего понимания, как неискушенному обывателю с первого взгляда определить величину напряжения в ЛЭП, рассмотрим наиболее распространенные примеры.

Разновидности ЛЭП

Работники, выполняющие монтаж электричества, имеют все необходимые знания и опыт, помогающие им грамотно, с соблюдением всех мер безопасности, выполнять свои работы вблизи ЛЭП. Тем не менее, простому человеку такие правила могут быть незнакомы. Однако, понятия, касающиеся электробезопасности, должны быть у любого взрослого человека, ведь однажды, такие знания могут спасти жизнь. Во избежание удара электрическим током, который в свою очередь, находится под высоким напряжением, необходимо знать некоторые особенности, касательно ЛЭП. Все электросети Казань классифицируются в соответствии с определенным набором параметров, а именно:

• Низковольтные. В основном, это сооружения, находящиеся под «низким» напряжением до 1 кВ.
• Среднего напряжения. Такие конструкции обладают зарядом до 10 кВ. Предназначены для обеспечения жизнедеятельности, например, одного поселка.
• Высоковольтные. Такие ЛЭП можно встретить в близи городов. Их мощность может достигать до 220 кВ. Самый малый — 110 кВ.
• Сверхвысокие. Уровень электрического тока в таких линиях электропередач достигает до 500 кВ.
• Ультравысокие. Их мощность может достигать до 1150 кВ.

Во избежание несчастного случая, следует соблюдать расстояние вдоль таких конструкций. Неважно, занимаетесь ли вы какими-либо работами вдоль ЛЭП, или просто, оказались рядом с ними, важно не отрицать технику безопасности. Находиться на минимальном расстоянии является обязательным условием для всех тех, кто оказался непосредственно вблизи линий электропередач. В противном случае, может произойти пробой воздушного промежутка ЛЭП, что в свою очередь, чревато последствиями. Часто монтаж электричества находится в охранной зоне, которая не подразумевает, какое-либо строительство дополнительных объектов и постоянное присутствие людей.

Сети железных дорог

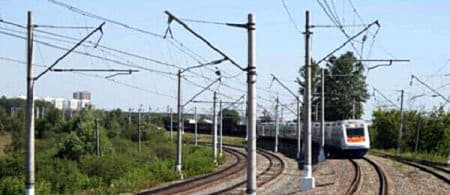

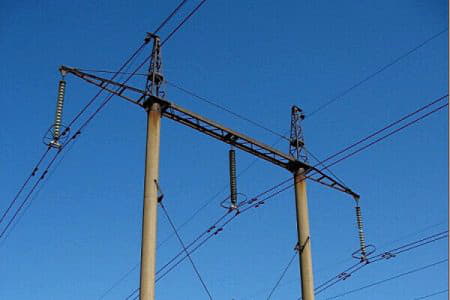

Около 7% электроэнергии, вырабатываемой на электростанциях России, передаётся по трассам ВЛ на объекты ЖД. В целом, длина железнодорожного полотна составляет 43 тысячи километров. Из них 18 тысяч км питаются постоянным током напряжением в 3 000 Вольт, а остальные 25 тысяч км работают на переменном токе напряжением в 25 000 Вольт.

Энергия электрифицированных дорог используется не только для движения поездов. Ею питают промышленные предприятия, населенные пункты, другие объекты недвижимости, расположенные вдоль железных дорог или в непосредственной близости к магистралям. По статистике, более половины электроэнергии контактной сети ЖД расходуется на электроснабжение объектов, не включенных в транспортную инфраструктуру.

ЛЭП и санитарные зоны

Начиная какую-либо деятельность вблизи ЛЭП нужно учесть и установленные санитарно-контрольные зоны. В таких местах действуют множество ограничений. Запрещено:

• проводить ремонт, демонтаж и строительство любых объектов;
• препятствовать доступу к ЛЭП;
• размещать вблизи стройматериалы, мусор и т.д.;
• разжигать костры;
• организовывать массовые мероприятия.

Пределы санитарно-контрольной зоны следующие:

• ниже 1кВ – 2м (по обеим сторонам);
• 20кВ – 10м;
• 110кВ – 20м;
• 500кВ – 30м;
• 750кВ – 40м;
• 1150кВ – 55м.
