Как определить мощность резистора

Что такое мощность резистора

Мощность определяется как произведение силы тока на сопротивление: P = I * R и измеряется в ваттах (закон Ома). Рассеиваемая мощность резистора — это максимальный ток, который сопротивление может выдерживать длительное время без ущерба для работоспособности. То есть, этот параметр надо выбирать для каждой схемы отдельно — по максимальному рабочему току.

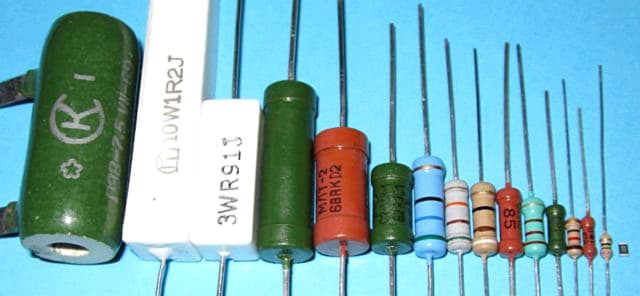

Как определить мощность резистора по внешнему виду: надо знать соответствие размеров и мощностей

Физически рассеиваемая мощность резистора — это то количество тепла, которое его корпус может «отдать» в окружающую среду и не перегреться при этом до фатальных последствий. При этом, нагрев не должен слишком сильно влиять на сопротивление резистора.

Нагрев детали в зависимости от сопротивления

Выбирая подходящий резистор, обязательно надо обращать внимание на температурный диапазон, при котором возможна корректная эксплуатация детали. Она всегда указывается изготовителем. Чтобы резистор не вышел из строя, необходим своевременный выход теплоты в атмосферу. Элемент не должен перегреваться. Чем холоднее воздух (в рамках допустимого диапазона), тем дольше имеет шанс прослужить компонент. Нельзя позволять, чтобы поблизости от резистора скапливалось избыточное тепло.

Когда температурный показатель достигает своего максимума в рамках диапазона, на сопротивлении начинается процесс выгорания верхнего маркируемого слоя. В таком случае необходимо принимать меры по снижению температуры, иначе у изделия выгорит наполнение, отвечающее за сопротивляемость, и оно станет полностью непригодным к дальнейшей эксплуатации.

Если детали с требуемой размерностью под конкретную схему не обнаружилось, можно использовать вариант с превосходящим значением, если он подходит собираемому устройству. Резисторы, чьи данные по мощности не дотягивают до требуемых, применять в такой ситуации допустимо, только объединив их последовательно. Вообще знание эффектов параллельно и последовательно связанных резисторных элементов пригодится в ситуации, если под рукой не оказалось детали с идеально подходящими параметрами.

Как рассчитать мощность резистора в схеме

Чтобы рассчитать мощность резисторов в схеме, кроме сопротивления (R) необходимо знать силу тока (I). На основании этих данных можно рассчитать мощность. Формула обычная: P = I² * R. Квадрат силы тока умножить на сопротивление. Силу тока подставляем в Амперах, сопротивление — в Омах.

Если номинал написан в килоомах (кОм) или мегаомах (мОм),  его переводим в Омы. Это важно, иначе будет неправильная цифра.

Схема последовательного соединения резисторов

Для примера рассмотрим схему на рисунке выше. Последовательное соединение сопротивлений характерно тем, что через каждый отдельный резистор цепи протекает одинаковый ток. Значит мощность сопротивлений будет одинаковой. Последовательно соединенные сопротивления просто суммируется: 200 Ом + 100 Ом + 51 Ом + 39 Ом = 390 Ом. Ток рассчитаем по формуле: I = U/R. Подставляем данные: I = 100 В / 390 Ом = 0,256 А.

По расчетным данным определяем суммарную мощность сопротивлений: P = 0,256² * 390 Ом = 25,549 Вт.  Аналогично рассчитывается мощность каждого из резисторов. Например, рассчитаем мощность резистора R2 на схеме. Ток мы знаем, его номинал тоже. Получаем: 0,256А² * 100 Ом = 6,55 Вт. То есть, мощность этого резистора должна быть не ниже 7 Вт. Брать с более низкой мощностью точно не стоит — быстро перегорит. Если позволяет конструктив прибора, то можно поставить резистор большей мощности, например, на 10 Вт.

Есть резисторы серии МЛТ, в которых мощность рассеивания тепла указана сразу после названия серии без каких-либо букв. В данном случае — МЛТ-2 означает, что мощность этого экземпляра 2 Вт, а номинал 6,8 кОм.

При параллельном подключении расчет аналогичен. Нужно только правильно рассчитать ток, но это тема другой статьи. А формула расчета мощности резистора от типа соединения не зависит.

Параметры резисторного элемента

Сопротивление резистора — формула для рассчета

К числу ключевых параметров данной группы деталей относятся:

• сопротивление компонента;
• допуск (степень вариативности номинального сопротивления) – может принимать значения до 20%;
• ТКС – изменение сопротивляемости при нагреве или охлаждении воздуха на 1 градус (целесообразно, чтобы элементы одной электроцепи имели идентичное значение показателя);
• мощность, показывающая, какое количество тепловой энергии может быть выделено в пространство при условии сохранения корректного функционирования элемента.

Важно! На то, сколько энергии будет рассеивать компонент, влияет его размер. Натренированный глаз способен к визуальному определению значения по габаритам резистора. Корреляция с величиной связана с тем, что когда ток течет через элемент с большим значением площади поверхности, теплота отдается в пространство с большей скоростью (если речь идет о воздухе).

Миниатюрные смд компоненты снабжаются маркировкой из полосок разного цвета. Расшифровку цветового кода можно посмотреть онлайн (например, на сайте производителя). Зачастую она дается и в прилагаемой технической документации.

Цветовая кодировка миниатюрных деталей

Формула скорости потребления энергии резистором

кВа в кВт — как правильно перевести мощность

Количество энергии, генерируемой в виде тепла на единицу объема элемента, можно найти по формуле:

w = E2* ϭ=E*j,

где Е – напряженность поля, j – его плотность, а ϭ – электрическая проводимость среды.

Для чего он нужен

Резистор предназначен для оказания сопротивления проходящему через систему току. Применяется в различных областях. Назначение устройства может быть следующим:

• «Переделка» токовой энергии в напряжение (или обратно);
• Ограничение поступающей силы до нужного уровня;
• Создание разделителей (например, в измеряющих устройствах);
• Решение специализированных проблем (например, снижение влияния радиопомех).

Важно! Самый простой вариант применения прибора – работа светодиода. Собственное сопротивление элемента слишком мало. Без ограничителя – резистора – проходящий ток моментально выведет элемент из строя.

Как определить мощность резистора

Существует два способа определить уровень сопротивления той или иной модели – размер и формула.

Понять, как определить мощность конкретного резистора по внешнему виду, несложно – для этого установлены стандарты. Установленным габаритам стараются соответствовать все производители электротехнических деталей. В СССР были созданы таблицы, согласно которым мощность устройств регулировалась по длине и диаметру.

Важно! На элементах российского производства и некоторых зарубежных аналогах (сопротивлением в 1Вт и больше) значение мощности указывается на внешнем корпусе с помощью цифр. На иностранных устройствах другого уровня сопротивления дополнительно печатают букву «W».

Важно! На некоторых элементах импортного производства могут стоять другие обозначения. Это возможно, если производитель отказывается применять общепринятые стандарты.

Кроме этого – при определении мощности резистора по внешнему виду важно помнить, что стандарты отечественных моделей несколько выше (идентичные российские модели немного крупнее).

Вам это будет интересно   Формулировка и определение закона Ома

Мощность тока, выделяющаяся на резисторе, также определяется по специальной формуле. В качестве основы используется закон Ома, уравнение имеет следующий вид:

R = U / I, в которой R – сопротивление, U – напряжение в точках вывода В, I – сила тока на заданном участке.

Важно! Электротехнические платы редко содержат один элемент. Чаще платы содержат множество составляющих, соединяющихся последовательно или параллельно.

Последовательная сцепка означает, что выход одного элемента соединяется с входом следующего – один за другим. Для расчета, используют онлайн-калькуляторы или следующую формулу мощности тока, выделяющегося на резисторе:

R123 = R1 + R2 + R3.

Элементов в формуле должно быть столько, сколько сопротивлений содержит электрическая схема.

Параллельное соединение означает, что резисторы соединяются парно, а формула выглядит следующим образом:

R = (R1 * R2) / ( R1 + R2).

Результат обычно меньше, чем значение самого маломощного элемента в системе. В некоторых схемах применяют смешанное соединение. Расчет применяется поэтапно – сначала вычисляют последовательные, затем параллельные. Результат складывается и получается итоговое сопротивление технической платы.

Как рассчитать мощность рассеивания резистора

Вот мы и узнали, что мощность тока в резисторе рассчитывается по формуле. В реальной цепочке(последовательной или параллельной) через резисторные элементы протекает ток. Поскольку резистор имеет сопротивление, то под влиянием проходящего тока резисторный компонент греется. На нём выделяется немного тепловой энергии. Это и есть та мощность, которая рассеивается на резисторном элементе.

Если в электросхему вмонтировать резистор с мощностью меньше, чем надо, то резисторный компонент в итоге сгорит из-за перегрева. Поэтому, если в схеме требуется заменить резисторное устройство мощностью 0,5 Вт, то устанавливает на 0,5 Ватт и больше. Каждый резисторный компонент рассчитан на конкретные показатели мощности. Типовой ряд мощностей рассеивания резисторных компонент состоит из значений:

• 0,125 В.
• 0,25 В.
• 0,5 В.
• 1 Ватт.
• 2 Ватт.
• Более 2 Ватт.

Чем крупнее резистор, тем, он мощнее. К примеру, у нас есть резисторный элемент с сопротивлением 100 Ом. Через него течет ток 0,1 Ампер. Как вычислить его хар-ки мощности? Тут потребуется сопротивление резистора формула:

P_(Вт) – мощность;

R_(Ом) – сопротивление цепочки (а точнее резистора);

I_(А) – ток.

Все расчёты необходимо выполнять, помня про размерность, даже связанные с площадью. Определим показатели мощности для нашего резисторного компонента: на выходе, получается мощность 1 Ватт. Здесь подойдёт резисторный компонент мощностью 2 В. Мощность резистора должна быть равна мощности заменяемого.
