Прямое и обратное чередование фаз
Трехфазный переменный ток графически представляет собой три фазы в виде чередующихся синусоид на оси Х, сдвинутых по отношению друг к другу на 120°. Первую синусоиду можно представить как фазу А, следующую синусоиду как фазу B, сдвинутую на 120° относительно фазы А, и третью фазу C, также сдвинутую на 120° по отношению к фазе В.

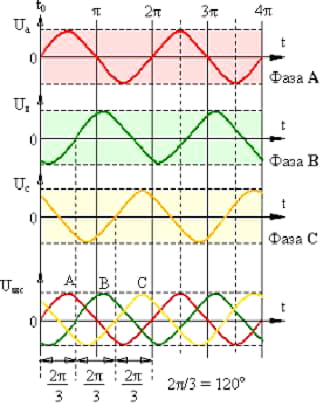

Графическое отображение сдвига фаз на 120° трехфазной сети
Если фазы имеют порядок АВС, то такое следование фаз называется прямым чередованием. Следовательно, порядок фаз СВА будет означать обратное чередование. Всего возможно три прямых чередования фаз ABС, BCА, CАВ. Для обратного чередования фаз порядок будет выглядеть как CВА, BAC, ACB.
Проверить чередование фаз трехфазной сети можно фазоуказателем ФУ — 2. Он представляет собой небольшой корпус, на котором имеются три зажима для подключения трех фаз сети, алюминиевого диска с черной точкой на белом фоне и три обмотки. Принцип действия у него аналогичен работе асинхронного электродвигателя.
Если подключить фазоуказатель к трем фазам и нажать кнопку на корпусе, то диск начнёт вращаться в одну из сторон. Когда вращение диска совпадает со стрелкой на корпусе, тогда фазоуказатель показывает прямое чередование фаз, вращение диска в обратном направлении указывает на обратное чередование фаз.
Электрическая схема фазоуказателя ФУ-2
В каких случаях необходимо знать порядок чередования фаз. Во-первых, если дом подключен к трехфазной сети и установлен индукционный электросчётчик, тогда нужно соблюдать на нем прямое чередование фаз. При неправильном подключении такого электросчетчика возможен его самоход, что даст неправильные показания в сторону увеличения расхода электроэнергии.
Также, если в доме используются асинхронные электродвигатели, то направление вращения ротора будет зависеть от порядка чередования фаз. Меняя чередование фаз на асинхронном электродвигателе можно изменить направление вращения ротора в нужную сторону.
Зачем нужно учитывать порядок фаз
Последовательность чередования играет значительную роль в таких ситуациях:
- При параллельном включении в работу – ряд устройств (трансформаторы, генераторы и прочие электрические машины), могут соединяться в параллельную работу для повышения надежности системы или для обеспечения большего резерва мощности. Но, в случае неправильного подключения из-за соединения разноименных фаз произойдет короткое замыкание.
- При подключении трехфазного счетчика – так как его работа основана на совпадении фаз с соответствующими выводами прибора, то при нарушении правильности подключения может произойти сбой и самопроизвольное движение в отсутствии какой-либо нагрузки. Из-за чего такое подключение электросчетчика приведет к необходимости оплаты потребителем киловатт, которые он не расходовал.
- При включении двигателя – следование фаз в сети определяет для электрической машины и направление вращения двигателя. В случае отсутствия правильной фазировки изменится и направление движения элементов, механически соединенных с ротором. Из-за чего может произойти нарушение технологического процесса или возникнуть угроза жизни персонала.
С целью предотвращения и других несовпадений, на практике выполняют проверку чередования и устанавливают защиту.
Что такое фазное чередование
Известно, что сеть с тремя фазами состоит из разноимённых фаз. Именуются они как АВС. Согласно теории, мы знаем, что фазные синусоиды смещены по отношению друг к другу на сто двадцать градусов.
Существует шесть различных чередующихся порядков, бывает обратным либо прямым. Обратный — CBA, ACB, BAC, прямой – CAB, BCA, ABC.
Для проверки порядка фазного чередования используют указатель фаз. Разберём методику проверки фазным указателем.
Порядок работы
Работы проводятся в таком порядке лицензированной РТН электролабораторией:
- проверяется отсутствие напряжения на вводимом в эксплуатацию оборудовании;
- отсоединяется кабель от шин;
- заземляется одна из жил проводника;
- измеряется сопротивление изоляции жил проводника относительно земли;
- выполняется маркировка жилы, сопротивление которой относительно земли будет нулевым;
- выполняется фазировка остальных жил кабеля;
- выполняется подключение кабеля к РУ согласно маркировке;
- выполняется операция прозвонки;
- производится фазировка под напряжением. Проверка осуществляется между одноимёнными фазами и остальными. Если между одноименными фазами напряжение отсутствует, а между разноименными имеется, то такой кабель включается в работу, а следовательно и распределительное устройство.
Компания Перестройка МСК имеет все необходимые разрешения и специалистов, которые выполнят услугу по проверке фазировки РУ и электрооборудования в кратчайшие сроки по самым выгодным ценам в Москве и МО. Заказчику выдается документ, удостоверяющий качество проведенных работ.
Что такое чередование фаз?
Под чередованием фаз следует понимать последовательность, в которой напряжение нарастает в каждой из них. Во всех трехфазных цепях напряжение представляет собой синусоидальную кривую. В каждой линии напряжение отличается на 120º от остальных.
Рис. 1. Напряжение в трехфазной сети
Как видите, на рисунке 1, там где а) — показаны кривые напряжения во всех фазных проводах, смещенные на 120º. На соседнем рисунке б) изображена векторная диаграмма этих напряжений, На обоих рисунках показана разница между фазным и линейным напряжением.
Если взять за основу, что из нулевой точки на рисунке а) выходит UA, то эта фаза является первой, на диаграмме б) наглядно стрелками показано, что очередность нарастания напряжения переходит от UA к UB, а за ним к UC. Это означает, что фазы чередуются в порядке A, B, C. Такой порядок чередования считается прямым.
Прямое и обратное чередование фаз
В трехфазной сети порядок чередования фаз может отличаться в зависимости от способов подключения к силовым трансформаторам на подстанциях, от последовательности включения обмоток генератора, из-за несоответствия выводов кабеля и по прочим причинам.
Читать еще: Как сделать металлоискатель дома
Рисунок 2: Прямая и обратная последовательность
Обратите внимание, цветовая маркировка определяет последовательность в соответствии их очередностью в алфавите по первым буквам цвета:
- Желтый – первый;
- Зеленый – второй;
- Красный – третий.
На рисунке 2 изображен классический вариант прямой последовательности A – B – C (где A имеет желтый цвет и является первой, B – зеленый и является второй, а C – красный и является третей) и классический вариант обратной последовательности C – B – A. Но, помимо них на практике могут встречаться и другие варианты, прямого: B – C – A, C – A – B, и обратного чередования: A – C – B, B – A – C. Соответственно, в каждом из приведенных примеров чередование фаз будет начинаться с первой.
Фазоуказатель своими руками: как проверить фазировку
Хороший, качественный измерительный инструмент под рукой — эталон быстрой работы. Конечно, также необходимо иметь с собой инструменты, с помощью которого можно производить ремонт, но определение проблемы — это уже 80 % её решений. В статье описан последовательный монтаж указателя фазы своими руками. Потребуется только точно следовать инструкциям, иметь необходимые материалы и запастись толикой терпения.
Что такое фазоуказатель
Немного теории: указатель фазы — это измерительный прибор, показывающий чередование фаз трёхфазного напряжения и тока. Следует сразу развеять надежды молодых электриков и развеять миф, что с помощью фазоуказателя можно определить где именно какая фаза находится. Аксиома: данный прибор показывает только чередование фаз.
Разновидности фазоуказателей:
- Электромеханические приборы для определения угла фазировки. Массивные устройства, в состав которых входят асинхронные двигатели и индикаторные диски. Фазометр подобного типа также позволяет определить отсутствие одной фазы, но не указывает какой именно.
- На неоновых лампах. Здесь уже не используются громоздкие асинхронные двигатели, так как работа устройства основана на батареях или отдельных конденсаторах. Основные индикаторы в таких приборах — неоновые лампы.
- Электронный. Самый точный и одновременно самый дорогой прибор, принципом работы которого основан на сравнении синусоид на линии.
Существует большое количество таких приборов, выпускаемых различными производителями. Наиболее распространённые и чаще всего применяемые в работе модели: ФУ-2, ЭИ5001, VC-805, и конечно надёжный, проверенный временем И-517, который даже входил в ЗИП многих армейских дизельных электростанций. Но сейчас можно найти на рынке и вполне солидные и надёжные указатель фазы от китайских представителей.
Также существуют и более дорогие современные фазоуказатели от известных мировых производителей электронной техники, таких как Eltes или Mastech.
Современные фазоуказатели чаще сочетают в себе ещё и функцию индикатора напряжения, поэтому являются многофункциональными.
Когда действительно необходимо фазоуказатель
Определители угла опережения фаз в большом количестве занимают полки электротехнических магазинов, как отечественные, так и зарубежные модели. Но как определить тот самый угол опережения и зачем он вообще нужен, знают немногие электрики.
Особенности
Чтобы снизить вероятность перегрузки фазы, нагрузку распределяют на фазы равномерно. Несоблюдение этого условия так же, как и отгорание «нулевой» жилы или её плохой контакт, приведут к разнице в напряжении на фазных жилах в большую или меньшую сторону.
Таким образом, преобразованное однофазное питание (220 В) приведёт к неисправности подключённых к нему электропотребителей. Произойдёт это из-за того, что на одни приборы будет приходить повышенное напряжение (240-270 В), на другие – пониженное (160-200 В).
Важно! При неравномерном распределении нагрузки по фазам, на не чувствительных к перекосам счётчиках, произойдёт повышенный расход электроэнергии.
Что собой представляет чередование фаз?
Как известно, в трехфазной сети присутствует три разноименные фазы. Условно они обозначаются как А, В и С. Вспоминая теорию, можно говорить что синусоиды фаз смещены относительно друг друга на 120 градусов. Так вот всего может быть шесть разных порядков чередования, и все они делятся на два вида – прямое и обратное. Прямым чередованием считается следующий порядок – АВС, ВСА и САВ. Обратный порядок будет соответственно СВА, ВАС и АСВ.
Чтобы проверить порядок чередования фаз можно воспользоваться таким прибором, как фазоуказатель. О том, как пользоваться фазоуказателем, мы уже рассказывали. Конкретно рассмотрим последовательность проверки прибором ФУ 2.
Защита от нарушения порядка чередования
Для защиты электрического оборудования от неправильного чередования на практике применяется реле контроля фаз. Это реле настроено на работу двигателя или другого устройства в его прямом включении. Если из-за каких-то неполадок или неправильного подключения чередование нарушается, то трехфазное реле сразу отключит устройство. Его работа основана на анализе трехфазных токов и напряжений и последующем контроле этих параметров.
Подключение может выполняться через трансформаторы тока или напрямую, в зависимости от модели и класса напряжения в сети. Такая защита нашла широкое применение при подключении счетчиков индукционного типа, электрических машин и другого высокоточного оборудования.
Для чего предназначено
Реле контроля фаз и напряжение — устройство, которое необходимо при подключении оборудования к системе с тремя фазами, а также в ситуациях, когда важно соблюсти правильное чередование
На практике изделие применяется при частом переносе оборудования, когда при изменении фазировки возможно его повреждение или некорректная работа.
Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия.
Реле контроля фаз и напряжения позволяет определить следующие проблемы:
- Обрыв любой из фаз;
- Повышение или снижение напряжения выше (ниже) заданного уровня;
- Нарушение фазировки (порядка подключения фаз);
- Обрыв «нуля»;
- Несимметрия I и U (здесь речь идет о перекосе фаз, когда угол между векторами значительно больше или меньше 120 градусов).
Принципиальная схема устройства показана ниже.
В некоторых реле предусмотрена возможность изменения уставок по верхнему и нижнему пределу U, а также T (времени) срабатывания.
Как правило, выходная контактная группа реле является «сухой». При этом в распоряжении есть два варианта — нормально замкнутые и разомкнутые. В некоторых моделях предусмотрены элементы, работающие на индукционном принципе.
Как выполнить проверку?
Проверка может производиться несколькими способами. Целесообразность выбора того или другого варианта осуществляется в зависимости от параметров электрической сети и задач, которые необходимо решить. Так чередование можно узнать при помощи фазоуказателя, мегаомметра, мультиметра или по расцветке изоляции кабеля. Рассмотрите каждый из вариантов более подробно.
С помощью фазоуказателя
По принципу действия, фазоуказатель можно сравнить с обычным асинхронным двигателем. Рассмотрим в качестве примера наиболее распространенную модель фазоуказателя — ФУ-2 .

Как видите на рисунке 3, у указателя последовательности фаз присутствуют три обмотки, которые подсоединяются к одноименным фазам в сети или устройстве. Между обмотками находится вращающийся ротор Р, который приводит в движение диск фазоуказателя Д.
На практике, после подсоединения к зажимам фазоуказателя соответствующих проводов, работник нажимает кнопку К, которая замыкает цепь обмоток. В зависимости от порядка чередования фаз, диск Д начнет вращаться по часовой или против часовой стрелки.
На самом приборе имеется стрелка, показывающая прямое чередование. Если при нажатии кнопки диск вращается в том же направлении, что и показано стрелкой, то эта трехфазная нагрузка имеет прямое чередование. Если диск начнет крутиться в противоположную от стрелки сторону, то чередование фаз обратное. Следует отметить, что этот прибор не способен определить, какая фаза на каком проводе находится, он может определить лишь порядок их чередования.
С помощью мегаомметра
Как один из способов прозвонки жил широко используется прибор для измерения сопротивления – мегаомметр.

Посмотрите на рисунок 4, для реализации такой схемы, вам понадобится отключить кабель от сети и от потребителя. При этом, с одного конца кабеля фазы поочередно соединяются с землей З, как и металлическая оболочка у бронированных кабелей. С другой стороны присоединяется мегаомметр М, один из зажимов которого заземляется, а второй поочередно подводится к каждой из фаз. На той, где мегаомметр покажет нулевое сопротивление, и будет одним проводом.
На концах одноименного провода устанавливается соответствующая маркировка. Недостатком такого способа прозвонки является большой объем трудозатрат. Так как каждая жила заземляется поочередно, после чего выполняется проверка. При этом на обоих концах кабеля должны устанавливаться ответственные сотрудники. Между ними должна обеспечиваться связь, для согласования действий и предупреждения подачи напряжения на работников.
По расцветке изоляции жил
Если в каком-либо устройстве имеется подключение разноцветными жилами, то фазировку оборудования можно выполнять по цветам. Для определения нахождения одноименных напряжений тех или иных фаз необходимо добраться до каждой жилы кабеля. Если на каждом проводе присутствует изоляция разных цветов, то сравнив их с местом присоединения к трансформатору или распедустройству, можно определить, где какая фаза находится.
Недостатком такого метода следует отметить ложную цветовую маркировку, так как производитель кабеля не всегда обеспечивает один и тот же цвет для каждой жилы на всей протяженности провода. Поэтому предварительно его все равно рекомендуется прозванивать и маркировать.
При помощи мультиметра
Для этого метода используется обычный мультиметр. Он наиболее актуален в тех ситуациях, когда необходимо включить в параллельную работу два смежных устройства и их шины расположены поблизости.

Необходимо выполнить сравнение фазных напряжений в соседних линиях, на рисунке 5 приведен пример для фаз А и А1. Коммутационная аппаратура при этом должна быть разомкнута. Перед тем как пользоваться мультиметром, на нем выставляется класс напряжения, для линии, на которой будет производиться замер. Щупы подводятся к выводам фаз, при этом их изоляция должна обеспечивать защиту от напряжения, а на руки надеваются диэлектрические перчатки.
Если при подключении щупов к выводам A — A1 стрелка останется на нулевой отметке, то это значит, что фазы одинаковые. Если стрелка отклонится на величину линейного напряжения, вы меряете разноименные фазы.
Как определить ноль и фазу без приборов
Согласно ПУЭ (Правил Устройства Электроустановок) каждому проводу имеющему свое функциональное назначение соответствует своя определенная цветовая маркировка:
- фазный провод имеет изоляцию черного, белого, коричневого (наиболее часто используемого) цветов и их многочисленных оттенков;
- нулевой провод имеет изоляцию синего цвета с любыми его оттенками;
- земля находится в изоляции желто — зеленого цвета в полоску.
Если бы нормативные акты строго соблюдались, то проблем с определением, где фаза, где ноль, а где земля не существовало. Для того чтобы легче было ориентироваться в коммутационных схемах на многих электрических приборах вводятся обозначения фазы, ноля и земли. Все проводники обозначаются в соответствии с государственными стандартами:
- L — этой латинской буквой обозначается фаза;
- N — по этому знаку находят нулевой провод;
- PE — этим сочетанием букв всегда обозначалась земля.
Однако визуальный метод имеет долю субъективизма, не всегда можно точно определить правильно цвет изоляции проводника. Кроме этого не все электрики придерживаются нормативных документов при проведении электромонтажных работ. В зданиях старой постройки, говорить о каких — либо стандартах цветовой маркировки проводки вообще не приходится.
Поэтому такой метод найти фазу и ноль без приборов существует с большой степенью условности, 100 % гарантии он не имеет. Однако он является единственным реальным способом среди других, типа применения сырой картошки, как определить фазу и ноль без приборов. Для получения достоверного результата лучше воспользоваться данными о соответствии проводов фазе, нулю или заземлению проверенных с помощью индикаторной отвертки или мультиметра.
Принципы проверки фазировки
Такая операция выполняется перед подключением в параллельную работу 2 и более линий, которые работают независимым способом. Еще от обновленного генератора, после капремонта, во время которого могла поменяться схема присоединения статора к сети. Проверить одноименность или расцветку фазных проводников обязательно нужно. Ведь в последствии их нужно будет соединить.
Такая операция:
- Направлена на предотвращение ошибки во время присоединения линий установки параллельно.
- Она позволяет правильно проверить все контакты.
- Проверяется правильность присоединения токоведущих кабелей, включаемых к аппарату.
Проверяется совпадение по линии одинаковых токов, а именно отсутствие углового сдвига. Только при получении положительных результатов во время фазировки, генераторы либо трансформаторы работают параллельно и подключаются на одновременную работу.
Испытания индикатора чредования
Макет согласно схеме был протестирован на универсальной плате. Работает без проблем. Общая стоимость радиодеталей составила около 200 рублей (согласитесь, готовый качественный индикатора чередования фаз за эти деньги не купить).
При выполнении монтажа не забудьте сделать перемычки с хорошо изолированной проволоки (например, тефлон) и подумайте о покрытии платы изоляционным лаком. Обязательно поместите все в пластиковый корпус. Несмотря на описанные действия, тут по-прежнему имеем дело с высоким напряжением трёхфазной сети и должны быть очень осторожными! Для напряжения фазы 220 В пиковое значение составляет 320 В, а для межфазного 400 В — 560 В соответственно.
