Измерительные трансформаторы тока и напряжения

Назначение трансформаторов

Трансформаторы тока относятся к категории специальных вспомогательных приборов, используемых совместно с различными измерительными устройствами и реле в цепях переменного тока. Главной функцией таких трансформаторов является преобразование любого значения тока до величин, наиболее удобных для проведения измерений, обеспечения питания отключающих устройств и обмоток реле. За счет изоляции приборов, обслуживающий персонал оказывается надежно защищен от поражения током высокого напряжения.

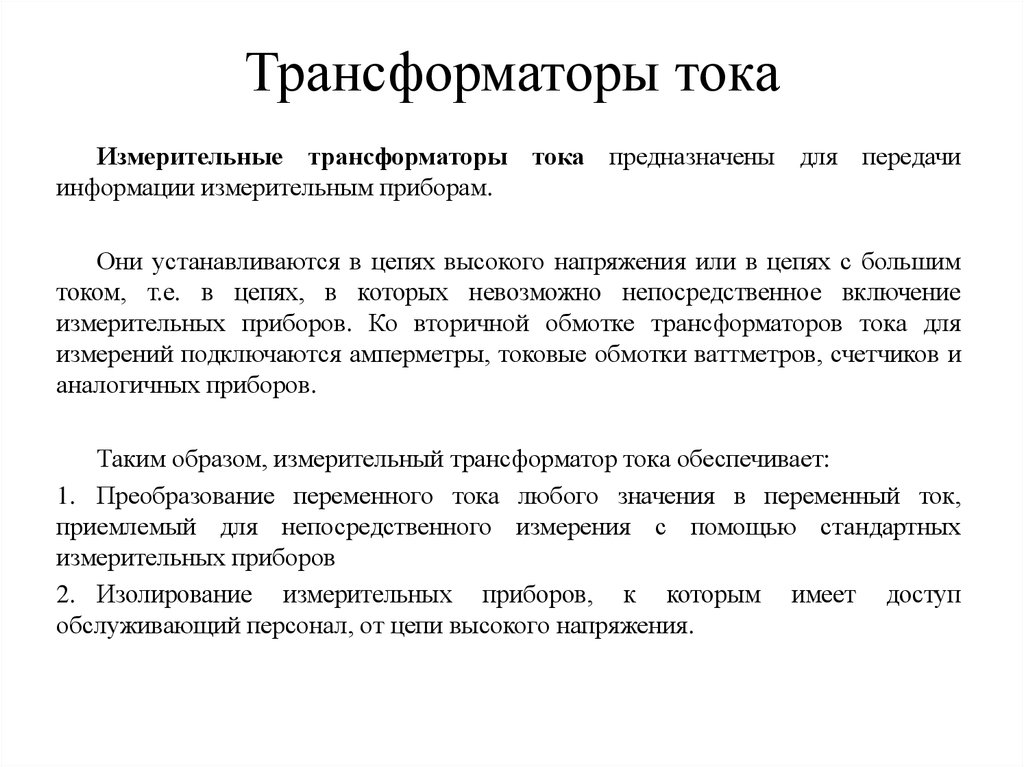

Измерительные трансформаторы тока предназначены дл

Измерительные трансформаторы тока предназначены для электрических цепей с высоким напряжением, когда отсутствует возможность прямого подключения измерительных приборов. Их основное назначение заключается в передаче полученных данных об электрическом токе на измерительные устройства, подключаемые к вторичной обмотке.

Немаловажной функцией трансформаторов является контроль над состоянием электрического тока в цепи, к которой они подключены. Во время подключения к силовому реле, выполняются постоянные проверки сетей, наличие и состояние заземления. Когда ток достигает аварийного значения, включается защита, отключающая все используемое оборудование.

Видео

Расшифровка маркировки

Обозначение отечественных моделей интерпретируется следующим образом:

  • Первая литера в названии модели указывает на вид трансформатора, в нашем случае это будет буква «Т», указывая на принадлежность к ТТ.
  • Вторая литера указывает на особенность конструктивного исполнения, например, буква «Ш», говорит о том, что данное устройство шинное. Если указана литера «О», то это опорный ТТ.
  • Третьей литерой шифруется исполнение изоляции.
  • Цифрами указывается класс напряжения (в кВ).
  • Литера, для обозначения климатического исполнения согласно ГОСТ 15150 69
  • КТ, с указанием номинального тока первичной и вторичной обмотки.

Приведем пример расшифровки маркировки трансформатора тока.


Шильдик на ТТ с указанием его марки

Как видим, на рисунке изображена маркировка ТЛШ 10УЗ 5000/5А, это указывает на то, что перед нами трансформатор тока (первая литера Т) с литой изоляцией (Л) и шинной конструкцией (Ш). Данное устройство может использоваться в сети с напряжением до 10 кВ. Что касается исполнения, то литера «У», говорит о том, что аппарат создан для эксплуатации в умеренной климатической зоне. КТ 1000/5 А, указывает на величину номинального тока на первой и второй обмотке.

Технические параметры

  1. Номинальным током – позволяющим аппарату функционировать длительное время, не перегреваясь;
  2. Номинальным напряжением – значение должно обеспечивать нормальную работу трансформатора. Именно этот показатель влияет на качество изоляции между обмотками, одна из которых находится под высоким напряжением, а другая заземлена.
  3. Коэффициентом трансформации;
    Формула по вычислению коэффициента трансформации
    Формула по вычислению коэффициента трансформации

    где:

    • U1 и U2 – напряжение в первичной и вторичной обмотки,
    • N1 и N2 – количество витков в первичной и вторичной обмотке,
    • I1 и I2 – ток в первичной и вторичной обмотки(обычно ток во вторичной обмотке равен 1А или 5А).
  4. Погрешностью значения электротока – вызывается намагничиванием;
  5. Номинальной нагрузкой, определяющей нормальную работу прибора;
  6. Номинальной предельной кратностью – максимально допустимое значение отношения первичного значения электротока к номинальному;
  7. Предельной кратностью вторичного тока – соотношение наибольшего тока вторичной обмотки к его номинальной величине.
Значения которыми могут обладать ТТ
Значения которыми могут обладать ТТ

При выборе устройства необходимо учитывать значение указанных и других характеристик.

Конструкции и виды трансформаторов

Трансформаторы тока и напряжения выполняют одну функцию, но имеют конструктивные различия.

Устройства напряжения

Независимо от того, для какой силы тока предусмотрена первичная обмотка, вторичная катушка всегда имеет одно напряжение – 100 В. Для счетчика электроэнергии не имеет значения, с какими устройствами «сотрудничать» – 6 кВ, 10 кВ или другими.

Поэтому если для него подходят измерительные трансформаторы напряжения (ТН), в технических характеристиках счетчика указывается 3×100. Это значит, что к одному устройству должно подключаться сразу 3 фазы.

Устройства измерения напряжения по конструкции мог

Устройства измерения напряжения по конструкции могут быть 2 видов:

  • Компонент для преобразования одной фазы помещен в отдельный корпус. Если устройство трехфазное, подключают сразу 3 элемента.
  • В одном корпусе находится элемент для работы сразу с 3 фазами. Первичные обмотки всех компонентов трехфазного устройства соединены в виде звезды.

Для защиты первичных обмоток служат предохранители. Вторичные обмотки раньше защищались аналогично, сейчас предохранители заменили автоматическими выключателями.

У устройств напряжения несколько вторичных обмоток:

  • для учетных приборов (точность 0.5);
  • для измерительных элементов (точность 0.5);
  • для компонентов релейной защиты (класс 10P);
  • для рассоединенного треугольника (класс 10P).

Класс точности нужен для фиксации измерений. Но здесь важно учитывать, что измерительная обмотка будет работать в указанном классе точности, если нагрузка на нее не превышена. Поэтому на приборе обязательно прописывается допустимая мощность.

Устройства тока

Измерительные трансформаторы тока (ТТ) тоже оборудованы первичной и вторичной обмотками. Однако есть некоторые отличия:

  • первичный слой может иметь одну или несколько закруток, но чаще всего он выглядит, как шина, которая проходит через весь корпус;
  • у ТТ до 1000 В только одна вторичная катушка, у высоковольтных – минимум две.

Заявленный ток на второй обмотке всегда будет равен 5 А независимо от напряжения, для которого подготовлена первичная катушка. В остальном по принципу работы ТТ аналогичен ТН.

Перечень основных параметров

Технические характеристики трансформатора тока описываются следующими параметрами:

  • Номинальным напряжением, как правило, в паспорте к прибору оно указано в киловольтах. Эта величина может быть от 0,66 до 1150 кВ. получит полную информацию о шкале напряжений можно в справочной литературе.
  • Номинальным током первичной катушки (I1), также указывается в паспорте. В зависимости от исполнения, данный параметр может быть в диапазоне от 1,0 до 40000,0 А.
  • Током на вторичной катушке (I2), его значение может быть 1,0 А (для ИТТ с I1 не более 4000,0 А) или 5,0 А. Под заказ могут изготавливаться устройства с I2 равным 2,0 А или 2,50 А.
  • Коэффициентом трансформации (КТ), он показывает отношение тока между первичной и вторичной катушками, что можно представить в виде формулы: КТ = I1/I2. Коэффициент, определяемый по данной формуле, принято называть действительным. Но для расчетов еще используется номинальный КТ, в этом случае формула будет иметь вид: IНОМ1/IНОМ2, то есть в данном случае оперируем не действительными, а номинальными значениями тока на первой и второй катушке.

Ниже, в качестве примера, приведена паспортная таблица модели ТТ-В.

Перечень основных параметров измерительного трансф
Перечень основных параметров измерительного трансформатора тока ТТ-В

Принцип работы трансформаторов тока

1.3 Принцип работы Трансформатор тока состоит из замкнутого сердечника, набранного из тонких листов электротехнической стали, и двух обмоток — первичной и вторичной. Первичную обмотку включают последовательно в контролируемую цепь, ко вторичной обмотке присоединяют токовые катушки различных приборов и реле. схемы включения амперметра Рисунок 1 – Трансформатор тока: а — устройство, б, в — схемы включения амперметра непосредственно в контролирующую цепь и через трансформатор тока Устройство трансформатора тока и схемы включения амперметра показаны на рисунке 1, а—в. Магнитный поток в магнитопроводе 3 создается токами первичной 1 и вторичной 2 обмоток. Соотношение первичного I1 и вторичного I2 токов определяется формулой: KТТ = I1/I2 = w2/wl , где KТТ — коэффициент трансформации; w1 и w2 — число витков первичной и вторичной обмоток. Если в силовых трансформаторах и трансформаторах напряжения увеличение сопротивления во вторичной цепи вызывает уменьшение тока во вторичной и в первичной цепях, а напряжение на выводах обеих обмоток почти не изменяется, то у трансформаторов тока увеличение сопротивления во вторичной цепи приводит к повышению напряжения на выводах вторичной обмотки. Это объясняется тем, что ток в первичной цепи не зависит от нагрузки трансформатора тока. Ток во вторичной цепи трансформатора тока практически не меняется с изменением ее сопротивления при данном режиме первичной цепи. Вследствие этого нагрузка трансформатора тока увеличивается с возрастанием сопротивления во вторичной цепи, складывающегося из сопротивлений, подключенных к трансформатору тока аппаратов и приборов, соединительных проводов и переходных контактов. Трансформаторы тока для электроустановок напряжением до 1000 В показаны на рисунке 2, а, б, в (катушечный, шинный ТШ-0,5 и шинный с литой изоляцией ТШЛ-0,5). В шинных трансформаторах тока в качестве первичной обмотки используют шину, пропускаемую через окно 5 сердечника трансформатора тока, на который намотана вторичная обмотка. Проходные трансформаторы тока для внутренней установки на напряжение 10 кВ выполняют многовитковыми, одновитковыми и шинными с фарфоровой и пластмассовой (литой) изоляцией (Рисунок 3, а—в). Опорный трансформатор тока ТФНД-220 для наружной установки на напряжение 220 кВ (Рисунок 4) имеет обмотки, помещенные в фарфоровый корпус 3, залитый маслом и укрепленный на основании 4. На верхнем торце фарфорового корпуса укреплен чугунный расширитель 1 для масла с маслоуказателем и зажимами 2 первичной обмотки. Сердечник с вторичной обмоткой охватывается первичной обмоткой, имеющей в этом месте форму кольца. Выводы вторичной обмотки размещены в коробке 5 на основании трансформатора.    Рисунок 3 – Трансформаторы тока на напряжение 1 Рисунок 2 – Трансформаторы тока на напряжение до 1000 В: а — катушечный, б, в — шинные ТШ-0,5 и ТШЛ-0,5; 1 — каркас, 2, 4 — зажимы вторичной и первичной обмоток, 3 — защитный кожух, 5 — окно

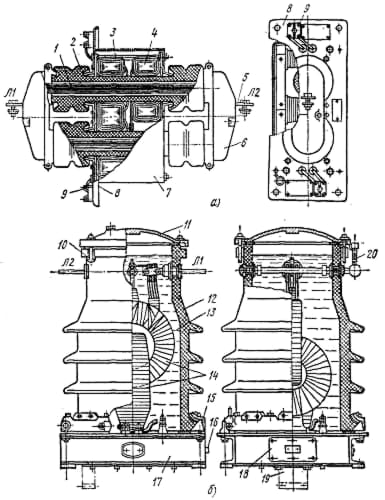

   Рисунок 4 – Опорный трансформатор тока ТФНД-220   Рисунок 4 – Опорный трансформатор тока ТФНД-220 Рисунок 3 – Трансформаторы тока на напряжение 10 кВ с литой изоляцией: а — многовитковый ТПЛ-10, б — одновитковый ТПОЛ-10, в —шинный ТПШЛ-10; 1, 2 — зажимы первичной и вторичной обмоток, 3 — литая изоляция, 4 — установочный угольник, 5 — сердечник


Рисунок 4 – Опорный трансформатор тока ТФНД-220 наружной установки В высоковольтных распределительных устройствах подстанций применяют проходные (Рисунок 5, а) и опорные (Рисунок 5, б) трансформаторы тока.

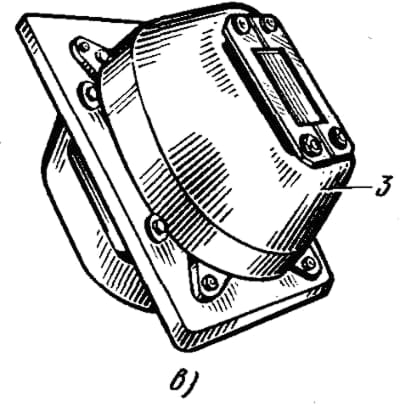

Рисунок 5 – Трансформаторы тока: а — проходной ТПФМ-10 на 10 кВ, б — опорный ТФН-35М на 35 кВ; 1 и 3 — первичная и вторичная обмотки, 2 — фарфоровый изолятор, 4 — сердечник вторичной обмотки, 5 — контактный угольник, 6 — крышка, 7 — кожух, 8 — верхний фланец, 9 — зажимы выводов вторичной обмотки, 10 — якореобразный болт, 11 — крышка, 12 — фарфоровая покрышка, 13 — изоляционное масло, 14 — кольцевые обмотки («восьмеркой»), 15 — полухомут, 16 — масловыпускатель, 17 — цоколь, 18 — коробка вторичных выводов, 19 — кабельная муфта, 20 — маслоуказатель

Схемы подключения

Обмотки трехфазных ТТ могут быть подключены «треугольником» или «звездой» (см. рис. 8). Первый вариант применяется в тех случаях, когда необходимо получить большую силу тока в цепи второй обмотки или требуется сдвинуть по фазе ток во вторичной катушке, относительно первичной. Второй способ подключения применяется, если необходимо отслеживать силу тока в каждой фазе.

Рисунок 8. Схема подключения трехобмоточного ТТ «з
Рисунок 8. Схема подключения трехобмоточного ТТ «звездой» и «треугольником»

При наличии изолированной нейтрали, может использоваться схема для измерения разности токов между двумя фазами (см. А на рис. 9) или подключение «неполной звездой» (B).

Рисунок 9. Схема подключения ТТ на разность двух ф
Рисунок 9. Схема подключения ТТ на разность двух фаз (А) и неполной звездой (В)

Когда необходимо запитать защиту от КЗ на землю, применяется схема, позволяющая суммировать токи всех фаз (см. А на рис 10.). Если к выходу такой цепи подключить реле тока, то оно не будет реагировать на КЗ между фазами, но обязательно сработает, если происходит пробой на землю.

Рис 10. Подключения: А – для суммы токов всех фаз,
Рис 10. Подключения: А – для суммы токов всех фаз, В и С — последовательное и параллельное включение двухобмоточных ТТ

В завершении приведем еще два примера соединения вторичных обмоток ТТ для снятия показаний с одной фазы:

Вторичные катушки включаются последовательно (В на рис. 10), благодаря этому возникает возможность измерения суммарной мощности.

Вторичные обмотки соединяются параллельно, что дает возможность понизить КТ, поскольку происходит суммирование тока в этих катушках, в то время как в линии этот показатель остается без изменений.

Разновидности конструкций

Измерительные токовые трансформаторы выпускаются различных типов. Все они имеют одно и то же назначение, но отличаются составными элементами и принципом действия. Каждая разновидность применяется для достижения определённых целей, что позволяет выбирать оптимальный вариант для каждого случая.

Катушечного типа

Этот вид измерительных трансформаторов считается наиболее простым по конструкции. Свою популярность он приобрёл ещё в советские времена, когда не было более качественных и эффективных устройств. Состоит катушечный прибор из следующих элементов:

  • защитный корпус;
  • вторичная и первичная обмотка;
  • клеммная колодка;
  • контакты;
  • восьмёрочная или петлевая обмотка.

К ним относят:

  • низкое разрядное напряжение, которое становится следствием слабой катушечной изоляции;
  • возможность использования только при небольших номинальных напряжениях (не более 3 кВ);
  • способность работать только при пониженных требованиях к электрической прочности.

Проходной трансформатор

Эти устройства считаются наиболее часто используемыми. Они нашли широкое применение в различных распределительных приборах, рассчитанных на напряжение от 6 до 35 кВ. Их устройство не отличается особой сложностью.

Конструкция состоит из таких частей:

  • литой эпоксидный корпус;
  • магнитопровод;
  • первичная обмотка;
  • вторичная обмотка.

Трансформаторы этого типа ценятся за то, что дают возможность в закрытых распределительных устройствах сэкономить проходной изолятор. Среди других преимуществ прибора выделяют такие:

  • малые габариты;
  • высокая электродинамическая стойкость.

Стержневое устройство

Стержневые трансформаторы часто называют одновитковыми. Главная их особенность — увеличение точности при повышении силы тока и уменьшение — при понижении. Она обусловлена тем, что первичная обмотка только один раз проходит через отверстие сердечника, что приводит к численному равенству количества ампер-витков и номинального тока.

Устройство состоит из следующих деталей:

  • железный магнитопровод (сердечник);
  • стержень проходного изолятора;
  • вторичная и первичная обмотка.

Шинный прибор

Шинные трансформаторы представляют собой изделия, в конструкцию которых входят сердечники со вторичной обмоткой, а первичная — отсутствует. В главной изоляции прибора предусмотрено специальное отверстие, через которое пропускается шина распределительного устройства, выполняющая роль первичной обмотки.

Эта разновидность трансформатора очень похожа на стержневую. Лишь при малых показаниях напряжения через отверстие в сердечнике прокладывают несколько витков проводника, что даёт возможность получить многовитковую конструкцию прибора.

Основными преимуществами шинного трансформатора считаются:

  • простота конструкции;
  • лёгкость проведения монтажных, ремонтных и профилактических работ;
  • возможность использовать устройство не только при малых номинальных токах, но и при высоких (более 2 тыс. ампер);
  • высокая электродинамическая стойкость, обусловленная устойчивостью шинной конструкции.

Включение измерительных трансформаторов тока и напряжения

Измерительные трансформаторы напряжения
Измерительные трансформаторы напряжения

Измерительные трансформаторы напряжения предназначены для возможности измерения высокого напряжения электроустановок переменного тока путем снижения этого напряжения для подачи на защитные реле, приборы измерения и системы автоматики.

При отсутствии измерительных трансформаторов понадобилось бы применять приборы и реле с большими габаритными размерами, так как необходима надежная изоляция от высокого напряжения, которая увеличивает размеры устройств. Изготовить такое оборудование практически невозможно, так как напряжения линий могут достигать величины 110 киловольт.

Измерительные трансформаторы для замера напряжения дают возможность применять стандартные обычные приборы для измерений электрических параметров, при этом увеличивая их диапазон измерения. Защитные реле, подключаемые через эти трансформаторы, могут применяться обычного исполнения.

Трансформатор напряже­ния  выполняют в виде двухобмоточного понижа­ющего трансформатора (рис. 3.33,а). Для обеспечения безопасности работы обслуживающего персонала вторичную обмотку тщательно изолируют от первичной и заземляют.

Рис. 3.33. Схема включения (а) и век­торная диагра
Рис. 3.33. Схема включения (а) и век­торная диаграмма измерительного трансформатора напряжения (б)

Так как сопротивления обмоток вольтметров и других приборов, подключаемых к трансформатору на­пряжения, велики, то он практически работает в режиме холостого хода. В этом режиме можно с достаточной степенью точности считать, чтоUl = U’2=U2k.

В действительности ток холостого хода I0 (а также не­большой ток нагрузки) создает в трансформаторе падение напряжения, поэтому, как видно из векторной диаграммы (рис. 3.33, б), и между векторами этих напряжений имеется некоторый сдвиг по фазе δu. В результате при изме­рениях образуются некоторые погрешности.

Трансформаторы тока или измерительные трансформаторы преобразуют высокий первичный ток нагрузки в безопасное значение, удобное для проведения измерений.

Трансформаторы тока для электросчетчиков

трансформатор тока в электросчетчиках
трансформатор тока в электросчетчиках

Трансформаторы тока для электросчетчиков нормально функционируют при рабочей частоте в 50 Гц и вторичном номинальном токе в 5 ампер. Поэтому, если коэффициент трансформации составляет 100/5, это означает максимальную нагрузку в 100 ампер, а значение измерительного тока – 5 ампер.

Следовательно, в этом случае показания трехфазного счетчика умножаются в 20 раз (100/5). Благодаря такому конструктивному решению, отпала необходимость в изготовлении более мощных приборов учета. Кроме того, обеспечивается надежная защита счетчика от коротких замыканий и перегрузок, поскольку сгоревший трансформатор меняется значительно легче по сравнению с установкой нового счетчика.

Существуют определенные недостатки при таком подключении. Прежде всего, измерительный ток в случае малого потребления, может быть меньше стартового тока счетчика. Следовательно, счетчик не будет работать и выдавать показания. В первую очередь это касается счетчиков индукционного типа с очень большим собственным потреблением. Современные электросчетчики такого недостатка практически не имеют.

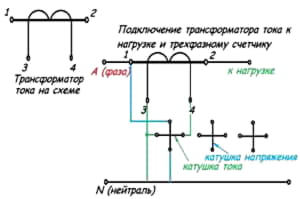

Особое внимание при подключение нужно обращать на соблюдение полярности. Первичная катушка имеет входные клеммы. Одна из них предназначена для подключения фазы и обозначается Л1. Другой выход – Л2 необходим, чтобы подключиться к нагрузке. Измерительная обмотка также имеет клеммы, обозначаемые соответственно, как И1 и И2. Кабель, подключаемый к выходам Л1 и Л2, рассчитывается на необходимую нагрузку.

Для вторичных цепей используется проводник, поперечное сечение которого должно быть не ниже 2,5 мм2.

Рекомендуется применять разноцветные промаркированные провода с обозначенными выводами. Нередко подключение вторичной обмотки к счетчику осуществляется с помощью опломбированного промежуточного клеммника.

Использование клеммника позволяет проводить замену и обслуживание счетчика без отключения электроэнергии, поступающей к потребителям.
