Что такое нулевой проводник
Нулевой провод, или нейтральный провод — это проводник, который предназначен для питания различных электроприборов и подключен к глухо заземленной нейтрали трансформатора. Отбросив специальные термины и говоря простыми словами, это проводник, соединенный с той частью трансформатора или генератора электроэнергии, которая заземлена.

Если брать в расчет однофазную электрическую сеть, используемую практически во всех частных домах и квартирах, то для функционирования электроприборов в обязательном порядке нужны провода фазы и нуля. Нейтральный кабель просто соединяется с заземлением и в идеале должен обладать нулевым потенциалом, а это означает полное отсутствие напряжения.
Важно! Напряжения на нуле не будет лишь в том случае, если он соединен с землей. Если связь была нарушена человеком или другими внешними факторами, то в процессе работы того ли иного прибора на него будет подаваться фазное напряжение однофазной сети (220 В).
Схемы и чертежи обозначают нулевой проводник латинский буквой «N», но в старых советских схемах и учебниках было принято подписывать его цифрой «0». Физически изоляция провода обязана быть синего цвета. Это четко отражено в п. 1.1.30 «Правил устройства электроустановок».

Видео
Правила подключения нейтрального провода и заземления
Зная возможные схемы подключения заземления и нулевого провода можно говорить о правилах и требованиях к их подключению. Ведь они хоть и не значительно, но разняться. Кроме того, мы надеемся, что объясним часто встречающийся вопрос зачем заземлять нулевой провод.
- Прежде всего поговорим о системе ТТ. Согласно п.1.7.59 ПУЭ данная система может применяться только в исключительных случаях, когда не одна из систем TN не может обеспечить должный уровень защиты.
Обратите внимание! При использовании системы ТТ обязательно применение автоматов УЗО. Причём нормы ПУЭ предъявляют к ним отдельные требования по току срабатывания.
- Но и для системы TN все не так просто. Согласно п.1.7.61 ПУЭ на вводе в здание или в электроустановку они должны иметь повторное заземление. Давайте разберемся зачем это необходимо.
- В системе TN как мы уже знаем, нулевой и защитный проводники монтируются одним проводом. В случае обрыва этого совместного провода получается, что нулевой и защитный провод образуют единое целое. Ведь они не соединены с землей.
- Если у нас нет соединения с землей, то как мы уже знаем при включении любого электроприбора или даже лампочки нулевой провод оказывается под фазным напряжением.
- Но для системы TN нулевой и фазный провод частично или полностью объединены. То есть провод заземления тоже оказывается под фазным напряжением. А фазный провод у нас подключен к корпусу нашей стиральной машины, фена, холодильника и другого электрооборудования. Выходит, и на их корпусе появится фазное напряжение. И при прикосновении к ним вы получите удар электрическим током.
- Именно исходя из этих соображений повторное заземление нулевого провода по ПУЭ для систем TN обязательно. Ведь такое повторное заземление снижает риск подобных случаев. А если оно выполнено у всех электропотребителей, то вероятность подобных случаев становится еще ниже.
- Кроме того, нормы ПУЭ в многоэтажных зданиях требуют присоединения PEN шины к шине уравнивания потенциалов, которая согласно п.1.7.82 ПУЭ должна соединяться со всеми заземленными проводниками в доме.
- Отдельные требования ПУЭ предъявляет к потребителям, которые подключены к электрической сети при помощи воздушной линии. Контур повторного заземления нулевого провода и заземления для таких потребителей должен быть оборудован согласно п.17.101 и 1.7.102 ПУЭ.
- Для таких потребителей нормируется не только сопротивление искусственного заземлителя, но и предъявляются требования к его материалу, а также сечению и толщине. Ведь на воздушных линиях обрыв одного провода значительно более вероятно.
Фаза, чем характеризуется
Фазой называют провод, находящийся под напряжением. Данный проводник располагается относительно другого, называемого ноль. Обоснованием для определения фазы является особенность устройства подстанций. Вырабатываемый на них переменный ток обладает одинаковой частотой в 50 Гц. В то же время ЭДС сдвинуты относительно друг друга во времени на определенный фазовый угол.

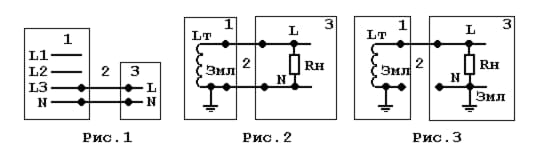

На первом рисунке схематично изображена система электроснабжения стандартного жилого объекта с тремя фазами и одним нулевым проводником. Второе изображение демонстрирует особенности подключения электричества к квартире от трансформатора. Потребитель в виде электроприбора обозначен, как Rн. В этом случае из трансформатора выходит два провода в виде фазы и ноля, к которому подключается заземление Змл. Третий рисунок показывает, как наглядно производится монтаж электроснабжения при отсутствии нулевого заземленного провода, проведенного в квартиру. Заземление в этой ситуации располагается непосредственно в жилом помещении.
Понятие фаза вытекает из определения электричества. Характер образования и течения переменного тока позволяют разобраться в природе и назначении фазного провода. Переменный ток отличается от постоянного значением и направлением, его можно наблюдать в розетках и прямых подключениях к электрощиткам. Основные характеристики переменного тока:
- напряжение;
- частота.
Однофазным током называют переменный ток, получаемый по средствам вращательного движения проводника или системы проводников в условиях магнитного потока. Провода при этом могут быть объединены в одной катушке. Для того чтобы передавать электроэнергию применяют два провода, включая фазу и ноль. Показатель напряжения между проводниками составляет 220 Вольт. Существует два способа подключения однофазного тока к потребителю:
- двух-проводной;
- трех-проводной.
В первом случае используется два проводника, по одному из которых передается фазный ток, а второй является нулевым. Это устаревшая схема электроснабжения, которая эксплуатировалась во времена СССР. Вторая методика предполагает наличие еще одного провода, который необходим для заземления, что позволяет предотвратить поражение человека электрическим током, выполнить отвод утечек электричества и исключить поломки электроприборов.
Двухфазный ток называют слиянием двух фаз, которые сдвинуты относительно друг друга. Угол сдвига может составлять 90 градусов. К примеру, можно взять две катушки с перпендикулярно расположенными осями, которые подключены к двухфазному току. В результате образуется система из двух магнитных полей. Результирующее магнитное поле будет обладать вектором, который вращается под одинаковым углом и с неизменной скоростью, создавая магнитное поле.

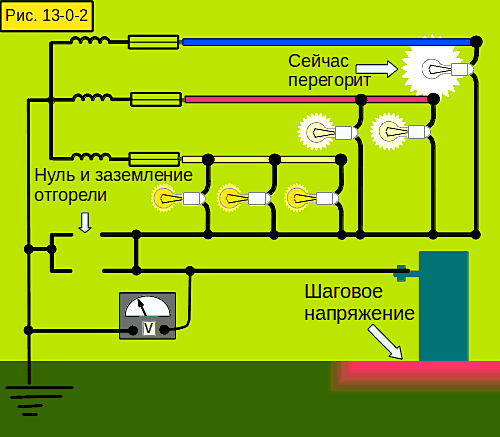

Реакция электроприборов на обрыв нуля
Если общий нейтральный провод в многоэтажном доме оборвется, то потребители ощутят это в результате скачка напряжения в их электроприборах.
Основные факторы, которые могут привести к обесточиванию общего нуля:
- аварийная ситуация на подстанции;
- устаревшая проводка;
- монтаж проводки выполнялся не совсем качественно.
Та фаза, к которой подключено большее количество потребителей многоквартирного дома, будет перегружена. Напряжение в ней уменьшится. В той фазе, к которой потребителей подключено меньше всего, напряжение резко возрастет.
Это негативно скажется на приборах — снижение напряжения вызовет их неэффективную работу, а рост напряжения может повлечь за собой выход из строя тех, которые были подключены в данный момент. Чтобы обезопасить себя от такой ситуации, необходимо установить в щиток, питающий отдельную квартиру, индивидуальный ограничитель перенапряжения. Как только напряжение начнет превышать допустимые значения, ограничитель быстро отключит питание.
Если произойдет обрыв нуля непосредственно в квартире, то электричество пропадет полностью, но вместе с тем фаза не отключится. Опасность заключается в том, что она может перейти как раз на провод нулевой. И если какой-либо электроприбор был предварительно заземлён на него, корпус этого электроприбора будет под напряжением, а проще говоря, начнет «биться током».
Повторное заземление
Повторным заземлением нулевого проводника является защита, установленная на определенных правилами ПУЭ промежутках на всей протяженности нейтрали. В задачи повторного заземления включается снижение силы напряжения в нулевом проводе и электроприборах, которые были занулены относительно грунта. Это свойство целесообразно в качестве защиты от обрыва нулевого провода и при пробое электрического напряжения на корпус электрических приборов.
Чтобы сделать повторное подключение, необходимо провести непрерывную нейтраль от щитка до нулевых проводников. В условиях многоэтажек для повторного заземления применяют различные системы.

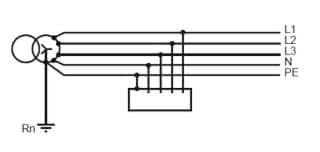

TN
Трансформаторная нейтраль в электрике заземляется, а доступная часть присоединяются к ней через нулевые защитные проводники. В нормальном режиме электроприемник под напряжением не находится. Система TN бывает:
- TN-S – защитный и нулевой проводник разделяются по протяженности всей магистрали;
- TN-C-S – функции проводов РЕ и N совмещаются в одном части проводника, выведенного от трансформатора.
Если коммуникации подключаются в частном доме, используются естественные заземлители – металлические штыри в грунте. Нормативные документы не рекомендуют применять естественные проводники, поскольку невозможно рассчитать сопротивление, которое дает почва при растекании тока.

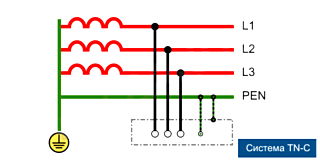

TN-С
TT Заземление в домах, построенных до середины 90-х, для которой использовался четырехпроводной способ – 3 фазы и 1 нуль. Защитную и рабочую функции нейтрали выполняет общий проводник на протяжении всей магистрали. Запитка потребителей происходит от PEN-кабеля. Он же задействуется для заземления.
ТТ
IT Применяется для подачи электроэнергии в загородных и сельских условиях. Ток поступает по линиям электропередач на опорах. Установки разрешены в случаях, когда TN сделать невозможно или очень дорого. При подаче повышенного тока на приборы цепь питания выключается полностью через УЗО.
IT
Сеть с изолированной нейтралью трансформатора. Отводится от грунта или заземляется через приемник с большим сопротивлением. Линия земли проводится по отдельной шине, а на ней уже подключаются контакты розеток. Организация системы целесообразная для образовательных, медицинских учреждений.
Правила подключения нейтрали
Глава 1.7 ПУЭ подробно рассматривает электрическую безопасность при заземлении. В «Библии электрика» сказано:
- для электрических установок напряжением более 1 кВ требуется глухозаземленная нейтраль, отводящая большие токи замыкания в грунт;
- для оборудования до 1 В можно использовать изолированную или глухую нейтраль;
- глухозаземленную нейтраль обязательно зануляют и присоединяют к линии заземления через трансформатор;
- заземление и нейтраль выполняются при помощи медных (сечение 4 мм2), алюминиевых (сечение 6 мм2), изолированных (1,5 мм2 и 2,5 мм2) кабелей;
- соединенные в одной скрутке кабели из меди должные иметь сечение 1 мм2, из алюминия – 2,5 мм2;
- если от щитка квартиры или этажа протягивается 3 провода, используется защитная нейтраль;
- если групповую сеть выполняют при помощи двух кабелей, нейтраль защиты протягивается от ближнего щита;
- к нулю присоединяются все домашние приборы – чайник, кондиционер, компьютер, стиралка, кипятильник, холодильник.
При условии правильной схемы подключения защитный нулевой провод сможет предотвратить разрушение электросети и травмы в случаях короткого замыкания. Нейтраль равномерно распределяет нагрузку по всем линиям, этажам и квартирам многоэтажки. При ее первичном и повторном подключении стоит руководствоваться ПУЭ.

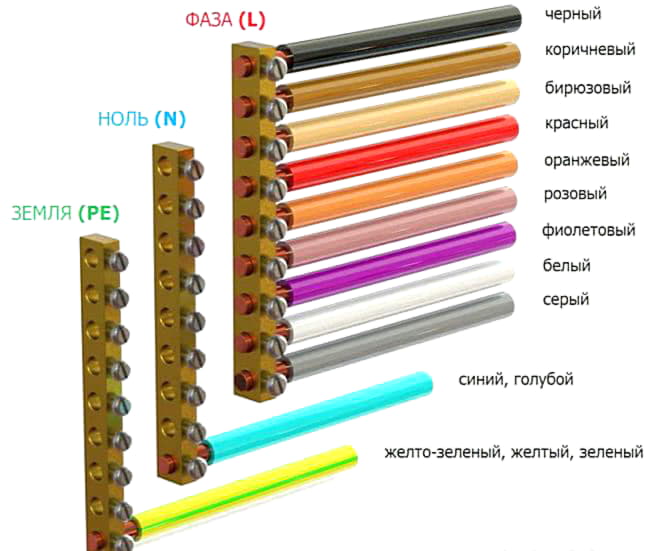

Для чего нужна цветовая маркировка
Фазу и нейтраль в рабочей цепи определяют индикатором или мультиметром, но эти приборы не всегда есть рядом. Если электроцепь выполнена в соответствии с существующими стандартами, то по цвету изоляции жил можно без дополнительного оборудования определить их назначение.
Это позволяет быстро найти нужный провод, поэтому эффективность работы электрика будет намного выше.
Буквенная маркировка на проводниках аналогична надписям на клеммах и контактах электрооборудования. Достаточно завести и зафиксировать нужный провод в клемме, которая соответствует его маркировке. Чтобы перестраховаться, лучше дополнительно проверять тестером, где находится фаза.

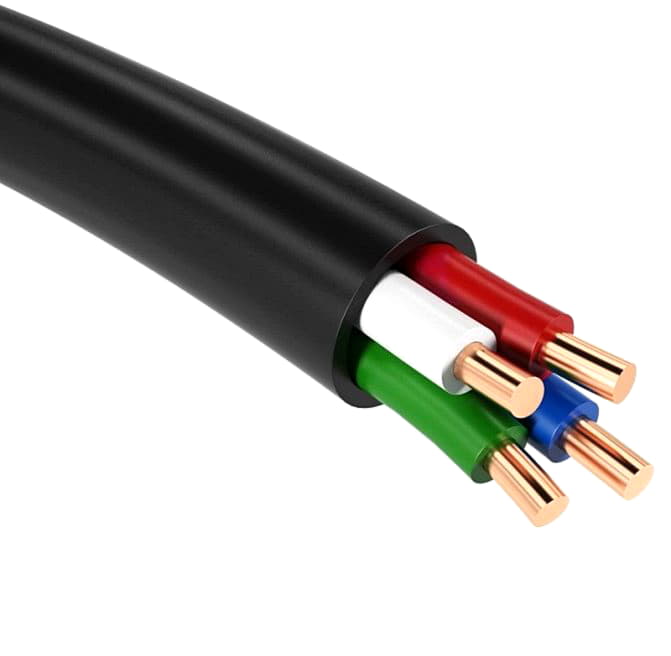

Обозначение нулевого защитного проводника

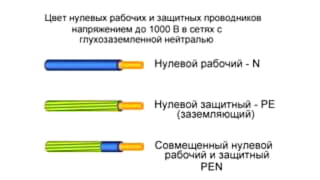

Цвет нулевого защитного и нулевого рабочего проводников Чаще всего маркировка нулевых защитных жил имеет желто-зеленый окрас. В ПУЭ устанавливаются основные правила выбора сечения токоведущего провода.
РЕ обладает собственным контуром заземления, либо его основные задачи могут быть возложены и объединены с нулевым проводом, в данном случае все зависит от установленной системы заземления в строительном сооружении. Объединение двух проводников получило название — PEN, площадь его сечения должна быть не менее параметров сечения рабочего провода N.

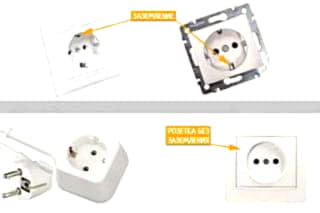

Отличительные особенности розетки с заземлением

Чтобы не ошибиться при совершении покупки, нужно знать, как выглядит розетка с заземляющим контактом. По внешнему виду она практически не отличается от аналогов с фазой и нулем. Крышка изделия имеет белый, черный или коричневый цвет. Модуль может быть одинарный или двойной с разъемами для штекеров диаметром 3,6 мм.
Модули имеют такие технические характеристики:
- напряжение — 220-250 В;
- сила тока — 8 А, 16 А;
- мощность — 3,6 кВт, 7,2 кВт;
- крепление — внутреннее и наружное.
Некоторые модели оборудуются стабилизаторами с индикаторным дисплеем и устройством аварийного отключения.
Внешнее отличие розеток с заземлением состоит в наличии по бокам гнезда металлических пружин, которые контактируют с клеммами штекера. Пружины выведены на находящийся посередине между фазой и нулем третий контакт, к которому присоединяется заземляющий кабель.
Задачи и назначение нулевого провода

Монтажная роль жильного нейтрального провода – соединение зануленных элементов электрических установок с нейтралью глухого заземления. Фактически он уравнивает разницу потенциалов фаз, отводит токи от участков с замыканием проводки, предотвращает травматизм и равномерно распределяет нагрузку по всем квартирам.
Система подводки по типу «звезды» имеет векторные показатели, идентичные подстанции трансформатора. Соединение является надежным, но только при условии качества проводов и соблюдения правил их соединения.
Принцип работы

В новостройках и домах старой застройки схема передачи энергии принципиально отличаются. Электросеть новостроек сконструирована по принципу TN-S:
- электричество поступает от трансформаторов со вторичной обмоткой, соединенной по типу «звезда» (провода, сходящиеся в нулевой точке);
- вторая часть концов кабелей отводится к клеммам А, В, С, также соединенных в нулевой точке, и подключается по заземляющему контуру к подстанции;
- высоковольтный провод с нулевым сопротивлением разделяется на защитный РЕ (желто-зеленый) и рабочий N (голубой).
В общем распредщитке новостройки подводятся 3 фазы, защитный проводник и нейтральный провод.
- нулевой заземленный проводник находится в распределительной коробке;
- фаза и ноль от трансформатора подкинута к зданию через подземные или надземные высоковольтные кабели;
- провода соединяются в щитке ввода, образуя трехфазную систему с рабочим напряжением 220 или 380 В;
- от щитка выполняется разводка проводки на квартиры и подъезды;
- потребители получают электроэнергию от проводов одной из фаз через сеть с напряжением 220 В;
- разница в нагрузке устраняется за счет подвода нулевого N-провода.
Схемы подключения старых домов к электросети являются устаревшими и небезопасными.
Режимы работы
- глухозаземленный (сети на 380 вольт– 110 киловольт) – потенциалы нейтрали и земли одинаковы;
- изолированный (сети на 6, 10 и 35 киловольт) – между нейтралью и землей наблюдаются незначительные утечки тока;
- часть электросети с небольшим импедансом сопротивления и сопротивлением земли.
Применяют нейтральный провод для предупреждения аварийных скачков напряжений по фазе, с целью релейной защиты от замыканий фазы на землю, а также для обеспечения надежности работы электроприборов.
Правила прокладки
Прежде чем приступать к монтажу, требуется ознакомиться с правилами, которые предъявляются к прокладке РЕ:
- В линии должны отсутствовать устройства, которые могут стать причиной разъединения, нарушения целостности цепи, например, удаляемые вставки, выключатели, автоматы защиты и предохранители.
- Все оборудование и токоведущие части коммутируются с защитным заземлением напрямую.
- Запрещено соединение нескольких электрических приборов по принципу шлейфа.
- На распределительной шине РЕ выделяется отдельная клемма (зажим). Запрещается к одной клемме одновременно подсоединять нулевой защитный и рабочий провод.
- Если оборудование защитного отключения УЗО установлено в распределительном щите, N и защитный провод не должны иметь контактов на одной линии. Если пренебречь этим правилом, у УЗО будет множество ложных срабатываний.
- У рабочих проводов площадь сечения должна быть больше, чем сечение защитного заземления.
- Нулевая защитная жила должна быть проложена около рабочих проводов.
- Для заземления нельзя использовать предметы и коммуникации, не предназначенные для этого. Чаще всего в данном случае не по назначению используется арматура в стенах, трубопровод и батареи отопления.
- Запрещается подключать РЕ к независимым шинам заземления, если такие в электрической цепи предусмотрены.
Сопротивление изоляционного слоя РЕ не должно быть меньше указанного в нормативно-правовом документе.
Чем опасно повреждение нулевого провода

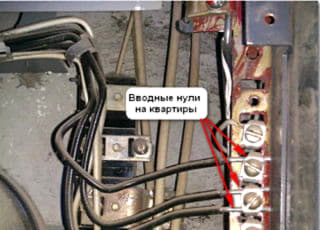

Перегрев нулевых проводов из-за плохого контакта
Ноль повреждается при механических воздействиях, коротких замыканиях, некачественном подключении или в результате старости проводки. Обрыв нейтрали:
- PEN-проводник в кабеле питания – остается один заземляющий контур, который визуально не заметно;
- сгорание проводника в распредщитке – фазные проводники перекашиваются, показатель напряжения увеличивается до 380 В;
- обрыв в щитке квартиры – в розетках остается вторая фаза, бытовая техника от них не запитывается.
Повреждение нейтрали исключает равность потенциалов сетей с различной нагрузкой, в результате чего может сгореть бытовая техника. Изоляция в таких случаях пробивается. В старом жилом фонде со схемой подключения TN-C (нуль – защитный проводник) при поломках существуют риски поражения током. В новостройках повреждения нуля приводит к тому, что при касании к технике чувствуются легкие разряды тока.
Разряды тока от прикосновений к корпусу оборудования также свидетельствуют о его неисправности.
Что такое заземление и нейтральный провод
Нейтральный проводник также балансирует потенциалы в нескольких фазах. Согласно ПУЭ, задача нейтрали — обеспечивать током потребителей. Ее необходимо соединять с глухо заземленной нейтралкой трансформатора. В частных домах и квартирах, где используются однофазные электросети, для работы оборудования должно быть два кабеля: фазовый и нулевой. «Ноль» соединяется с «землей», и на нем потенциал должен равняться 0. Подключается к «земле» с помощью контура заземления. Соответственно должно отсутствовать напряжение. При нарушении связи с ней во время работы оборудования оно будет под таким же напряжением, как и на фазе, соответственно – 220. На современных схемах он обозначается буквой N, а в советских документах, уже устаревших, использовалась цифра 0. Согласно ПУЭ, кабель необходимо покрыть изоляцией синего цвета.
Заземляющий проводник, согласно ПУЭ, нужен с целью безопасности. В нормальных условиях на нем отсутствует напряженность, и работает он как проводник, только если повреждена изоляция проводящего фазу или ноль. Соответственно, заземление нужно, чтобы при поломке не возникло дополнительных проблем. К примеру, когда у вас пробита защита холодильника, а сам холодильник не заземлен, прикосновение к нему будет равносильно прикосновению к фазе 220 В. А если холодильник заземлен, то током не ударит, так как потенциал уйдет в землю.
Защитный проводник обозначается буквами «PE». Согласно правилу, его изоляция должна быть окрашена в желтые и зеленые полосы. Если на схеме есть обозначение «PEN», значит, нейтральный и защитный провода совмещаются в один. Подобный кабель должен быть окрашен в голубой цвет с желтыми и зелеными полосами на концах.
Чтобы уравнять разные напряжения, все концы фазных обмоток соединяются в узел, который и называется нейтральной точкой, для чего применяют нейтральный провод при соединении в «звезду». Схема «звезда» с нейтралью применяется на практике, т.к. в ней при произвольной нагрузке отсутствует перекос фаз по напряжению, т.е. все фазные напряжения равны.
Если учесть все изложенное выше, то наверняка вы поняли критическую важность нейтрального кабель, уравнивающего напряжения в нескольких фазах, ведь его отсутствие грозит серьезными проблемами – от повреждения и потери оборудования до пожаров и даже риска смертельного поражения током человека.
