Освещение безопасности

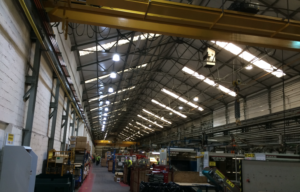

Такая разновидность освещения предназначена для продолжения рабочего процесса в случае аварии. Освещение безопасности используется не на всех предприятиях, а, если быть точнее, в меньшей части заведений применяется безопасная освещенность. Если нарушение в работе света с последующим его отключением или неполадки в обслуживании осветительного оборудования могут вызвать взрывы, пожары, выпустить какое-либо вещество, к примеру, газ, который может отравить человека, тогда используется такой тип освещения. Также безопасная освещенность применяется при продолжительных неполадках технологической активности в таких учреждениях, как электроэнергетические станции, узлы теле- и радиопередач и связи, диспетчерские объекты, организации насосного и канализационного водоснабжений. Не допускается прекращение рабочего процесса при монтаже вентиляции, системы кондиционирования воздуха для предприятий, занимающихся производством, поэтому в этих случаях имеет место установить освещение безопасности. Стабильной работы требуют и детские учреждения – детские сады, школы и так далее – независимо от количества детей, находящегося в заведении: в школе может учиться 1000 людей, а может — 10, но безопасная освещенность должна быть в каждом учреждении.
Классификация
Существует 3 вида аварийного освещения:
- спасательное; Если в помещении произошла чрезвычайная ситуация, из-за которой нужно эвакуировать людей, светильники используются для создания видимости на проходах, по которым выводят людей. Минимальным значением освещенности для таких целей считается 5 люкс на каждый метр высоты, если учитывать, что равномерность должна быть 1:40. Подробнее о требованиях пожарной безопасности можно узнать из Федерального закона “Технический регламент о требованиях пожарной безопасности” от 22.07.2008 N 123-ФЗ или из СНиП 23-05-95 естественное и искусственное освещение (Аварийное освещение безопасности и эвакуационное, охранное и дежурное освещение).
- успокаивающее; Чтобы у людей на началась паника, используются светильники в качестве минимального освещения, которое прокладывает путь из просторных помещений к запасным выходам.
Еще одна классификация разделяет аварийное освещение на эвакуационное и на освещение безопасности. В этой статье мы подробно рассмотрим второй тип освещенности.
Освещение безопасности следует предусматривать в случаях если отключение рабочего освещения и связанное с этим нарушение обслуживания оборудования и механизмов может вызвать: взрыв, пожар, отравление людей; длительное нарушение технологического процесса; нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ и т.п.; нарушение режима детских учреждений независимо от числа находящихся в них детей.
Видео
Требования, предъявляемые к аварийному освещению
Теперь давайте разберемся, а что же собственно должно обеспечивать это освещение? Понятное дело, что должный уровень освещенности, достаточный для выполнения функциональных обязанностей и эвакуации. Но какой уровень считается достаточным?
Итак:
- Для освещения безопасности оно должно составлять не менее 5% от рабочего освещения. При этом во всех случаях оно не должно быть ниже 10лк для ламп накаливания и 30лк для газоразрядных ламп. Вообще вопрос ламп для аварийной сети является отдельным, и мы рассмотрим его ниже.
- Что касается эвакуационного освещения, то здесь нормы не так строги. Освещение на полу помещений должно быть 0,5лк. Если же это открытая площадка, то норма является 0,2лк.
- Отдельным вопросом стоит перепад освещенности для разных участков. Ведь в случае большой разницы освещение будет слепить людей. Поэтому расчет аварийного освещения должен выполняться таким образом дабы между максимально освещенными и темными участками не было перепада более 1/40.
Требования аварийного освещения
- Пункт 7.65 СНиП 23 – 05 – 95 требует во всех помещениях площадью более 150м2, либо в местах где одновременно могут находится более 100 человек, либо в местах без естественного освещения и одновременным нахождением более 50 человек, устанавливать указатели путей эвакуации.
- Но стрелки на стенах, которые должны располагаться через каждых 25 метров и на каждом повороте это не очень красиво. Поэтому допускается применение светильников с указателем пути эвакуации. Обязательным условием является подключение данных светильников к сети аварийного электроснабжения.
Надежность главное преимущество дежурного освещения
Самое главное, что дает дежурное освещение – это надежность и стабильность в работе. Особенно этим полезным качеством отличаются светильники EN-116SP. Помимо того, что такие устройства могут работать и в аварийном, и дежурном режиме, светильники EN-116SP не подведут даже в самых непростых ситуациях. Например, благодаря встроенным аккумуляторам, эти светильники будут работать до 10 часов, даже в случае перебоев с электричеством. Теперь вы можете читать и заниматься привычными делами, пока вновь не дадут свет.
EN-116SP обеспечивает постоянный комфорт, как на даче, так и в обычной городской квартире. Эти светильники имеют все качества, чтобы стать наиболее используемыми и удобными световыми приборами в вашем доме. Благодаря функции дежурного освещения, EN-116SP отлично подойдет для организации освещения в детской комнате. Также эти устройства можно установить в коридоре, чтобы ночью было удобнее и безопаснее передвигаться по квартире.
Экономия электроэнергии с дежурным освещением – миф или реальность?
Одно из главных преимуществ дежурного освещения в больших помещениях – существенная экономия электроэнергии. Но можно ли выгодно использовать светильники с такой функцией в обычной городской квартире? На самом деле в этом нет ничего невозможного.
В среднем, ежедневно обычный городской житель по 3-4 раза включает/выключает каждый светильник, каждую люстру в квартире. Особенно это часто происходит в темное время суток. При этом, очень часто он забывает выключать этот свет. В итоге лампочки работают просто так без надобности часами. Экономия электроэнергии в таких условиях практически невозможна. Если же светильник работает в дежурном освещении, он экономит в 10-15 раз электроэнергии меньше. Поэтому, даже самые забывчивые хозяева с такими устройствами имеют шанс сохранить свои деньги. С другой стороны, с дежурным освещением дискомфорт от экономии на электроэнергию сведен к минимуму.
Где должно применяться аварийное освещение, его задачи и особенности проектирования
Сначала необходимо разобраться, где необходимо размещать аварийные лампочки. Их местонахождение четко расписано в нормативных документах. Резервное освещение следует предусматривать:
- на всем пути следования согласно эвакуационному плану;
- в местах, где меняется уровень напольного покрытия (ступени, скосы);
- на поворотах и перекрестках коридора;
- напротив кабинетов врачебной помощи;
- рядом с пожарным стендом;
- около пунктов связи, откуда можно вызвать экстренную службу.
При этом обязательно соблюдать требования к аварийному освещению на путях эвакуации. Ведь его основная задача – обеспечение быстрого и беспрепятственного вывода личного состава с места чрезвычайной ситуации.
Резервные лампы должны работать автономно, не завися от главной системы. При проектировании следует учитывать способ управления спецосвещением. Допускается ряд вариаций:
- Ручной.
- Автоматический.
- От сигнализации.
Проект составляется специализированной лицензированной организацией, имеющей разрешение на выполнение подобных работ.
Схема аварийного освещения с АВР
Независимый тип в этой большой группе образуют системы, которые дополнительно оснащаются прибором самостоятельного запуска резерва.
Модули аварийного освещения схемы, которая использует прибор самостоятельного запуска резерва, представлены здесь следующими компонентами:
Если электричество подается на первый ввод, то оно проходит через один контакт, один автоматический выключатель и через шину для нормального режима работы. Если произошел сбой в подаче электроэнергии на первый ввод, ранее используемый контакт размыкается, одновременно с этим замыкается контакт для аварийно работы, после чего электроэнергия поступает на потребители со второго ввода.
Если электроэнергия не поступает на оба первых ввода, система сигнализирует об этом и в автоматическом режиме запускается топливный генератор, после чего происходит замыкание третьего аварийного контакта. После чего электроэнергия поступает на третий ввод. В случае необходимости два реле стабилизируют напряжения на вводе и продолжают контролировать его.
Данные устройства не только оценивают значение напряжения, но и его динамику. То есть система контролирует скачки и провалы в поступлении электроэнергии. Благодаря этому можно не бояться пропаданий света или мигания ламп.
Аварийное освещение, схема аварийного освещения с АВР
Осветительный элемент подключается к шине для нормальной работы посредством автоматических защитных устройств, а к шине для нештатной ситуации через защитные устройства, в то время как сама шина подключает к первой посредством четвертого контакта реле.
Второй ввод электроэнергии может быть представлен отдельной фазой сети или просто независимой системой питания. Очень часто для таких целей используют инверторы, которые трансформируют заряд аккумулятора в переменный ток. Данные системы очень часто устанавливаются на стадионах и других местах скопления людей.
Основным плюсом данных систем является длительный срок эксплуатации осветительных элементов, поскольку они не подвержены разрушительному воздействию скачков напряжения, а также важна надежная резервация энергии.
Пожарный сертификат
Аварийные светильники выполняют несколько функций. Помимо непосредственно освещения они автоматически срабатывают при возникновении пожара, выполняя роль оповещения. Происходит это благодаря способности принимать сигнал от системы пожаротушения. Чтобы понять может ли подобным образом работать приобретенное оборудование достаточно удостовериться в наличии пожарного сертификата.
Ряд моделей не могут принимать такие сигналы. На них не выдаются сертификаты, и они не допускаются к использованию для пожарного оповещения.
Стоит знать, что качественные аварийные светильники не могут ударить током, так как одним из обязательных требований является безопасность использования низковольтного оборудования (ТР ТС 004 от 2011 года). Выполнение этого условия также подтверждается соответствующим сертификатом соответствия.
Освещение безопасности – требования к кабельным линиям
Для аварийного освещения безопасности используют огнестойкие кабели, сохраняющие работоспособность в условиях пожара. Их выбирают в соответствие с требованиями ГОСТ 31565-2012. В зависимости от назначения здания и объема горючей нагрузки кабелей для систем безопасности выбирают кабели исполнений нг-FRLS, нг-FRHF, нг-FRLSLTx или нг-FRHFLTx.
Проектируя освещение безопасности следует учитывать, что в соответствие с требованиями п. 556.6.7, если групповая линия проложена по одному пожарному отсеку, то в этом случае могут быть использованы не огнестойкие кабели, а если по двум пожарным отсекам, то огнестойкие. Но, допущение использования не огнестойких кабелей противоречит Закону 123-ФЗ. Распространение действия п. 556.6.7 на групповые линии аварийного освещения в пределах одного пожарного отсека с использованием огнестойких кабелей чрезмерно «ужесточает» требования к электропроводке.
Заключение
После прочтения этой статьи вы узнали, что такое аварийное освещение, каким оно бывает: вспомогательным и запасным; спасательным, успокаивающим и дополнительным освещением на случай непредвиденных ситуаций, когда затухание основного света приводит к отрицательным последствиям: отравлению и другим ухудшениям здоровья человека, взрывам, пожарам, обесточиванию всего города или какой-либо определенной местности, отключению телевидения, радиопередач; эвакуационным и освещением безопасности. Надеемся, аварий и нарушений в производстве станет меньше и освещение безопасности никому не пригодится.
Организация аварийного освещения
При организации аварийного освещения учитывается путь следования персонала к эвакуационным выходам. При этом подаче света придают большее значение на таких участках:
- лестничные клетки;
- места размещения средств пожаротушения;
- зоны изменения путей (поворот, перекресток, изгиб);
- места, отличающиеся неравной высотой плоскостей (резкие перепады в виде ступенек, где их не ожидают);
- места нахождения медицинских пунктов;
- узкие проходы;
- крыльца зданий (вход-выход).
Для проверки каждого светильника возле места его установки должны быть размещены кнопка или разъем, предназначенные для тестирования его работы не реже, чем один раз в две недели с записью в журнале обследования светильников. Это входит в обязанности главного энергетика предприятия. Бывает, что проверке подвергают группу светильников там, где проверить их по одному нереально. Кнопки проверки должны быть обязательно самоотжимными. При проверке следует обращать внимание на то, имеется ли оголенный незаизолированный провод, во избежание замыкания.

Указатель-стрелка
На путях эвакуации людей устанавливаются указатели-стрелки. При потребности по норме в 1 знак на 25-40 м их количество может сильно колебаться из-за поворотов, изгибов, коридоров. Решение о количестве принимают по методу видимости одного указателя за другим.
Эти знаки не имеют такого уровня освещенности, как светильники, но они играют роль дорожных указателей (как и куда двигаться людям), и при этом подсвечивающего эффекта вполне достаточно. Иногда знаки подсвечиваются не самостоятельно, а расположены так, чтобы их освещали аварийные лампы. Главное при этом — наглядность и видимость ведущих стрелок.
Некоторые особенности организации аварийного освещения
Особое внимание следует уделять своевременной замене вышедших из строя аккумуляторов. Не имеет значения, применялся ли он для выработки электроэнергии, но 1 раз в четыре года он подлежит замене. Таков срок его службы.
Некоторые светильники, которые играют роль пожарных оповещателей, необходимо покупать с соответствующим сертификатом. Наличие его у этого вида устройств обязательно.
Широкое применение получили пульты дистанционного управления. В целях пожарной безопасности некоторые производственные объекты на ночь намеренно обесточивают (например, разного вида склады). Поэтому его применение для включения аварийной подсветки как нельзя кстати, когда склад уже обесточен или это произойдет при некоторой задержке, когда оборудование склада будет выключено и взамен него включено аварийное освещение.
Проверка исправности
Как при введении в эксплуатацию, так и в процессе работы такую систему необходимо тестировать на исправность. Для этого могут использоваться два варианта – локальный и центральный.
1. Локальный мониторинг предусматривает возможность поочередной проверки каждого устройства. Разумеется, что такой метод целесообразен лишь на объектах с небольшой площадью, где есть возможность обойти каждый светильник. При такой проверке применяется функция ручного теста, которая встраивается в некоторые типы оборудования или соответствующая кнопка. Они принудительно отключают основное питание и дают сигнал на табло или индикатор об исправности устройства.
Недостатком локального метода являются местные особенности, когда неудобное размещение: загромождение или высокое расположение создают трудности для проверки.
2. Центральный мониторинг собирает информацию об исправности с группы устройств. Для чего используют дата-кабели, существующие логические цепи или беспроводные каналы. Формирование такой системы мониторинга уместно на крупных промышленных или стратегических объектах. Преимуществом центрального мониторинга является скорость опробования на автоматическое включение, возможность получения развернутых данных проверки и составление отчетности.
По результатам проверки обязательно составляется акт с данными об испытании каждого светильника. В случае выявления неполадок, их устраняют, после чего проводится повторное испытание. Ввод в работу или последующая эксплуатация с неисправными элементами в системе не допускается.
