Общая информация
Итак, как уже было сказано ранее, с помощью динамометра измеряется определенная сила. В общем же принцип работы этого прибора основан на одном из известных законов физики, согласно которому возникающая при сжатии пружины деформация находится в прямой зависимости от приложенной к ней внешней нагрузке. Этот закон назван в честь английского ученого Гука, жившего в XVII столетии.
Обозначим простейший динамометр. Что такое этот прибор по своей сути? Это совокупность силового и считывающего устройств, которые надежно работают в паре и предоставляют информацию своему пользователю.
Видео
Как измеряется мышечная сила кистей рук?

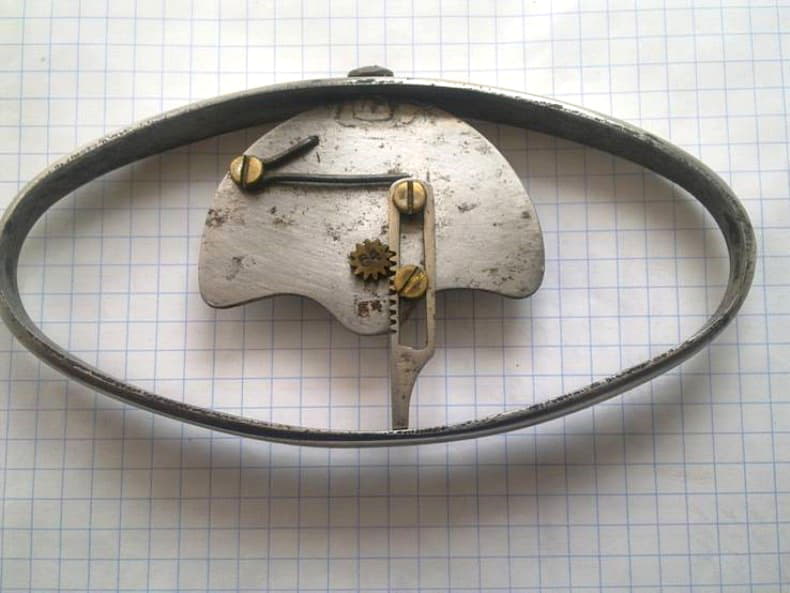

Небольшие по размеру кистевые динамометры — изделия из стальной пружины, шкалы и стрелки. Такой прибор определяет силу воздействия в килограммах. При измерении человек держит устройство циферблатом внутрь и выпрямляет руку на уровне плеча в сторону. Держа руку прямо, испытуемый сжимает аппарат по максимуму, как эспандер. На правой и левой руке измерение выполняется по 3 раза, и в качестве результата выбирается самый высокий показатель. По статистике, средний показатель силы правой кисти у женщин составляет 25-33 кг, у мужчин — 35-50 кг. Левая рука слабее, и ее показатели, как правило, отличаются в меньшую сторону на 5-10 кг.
Помимо мышечной силы кисти, исследованию подлежит и становая сила. При ее определении человек становится на платформу двумя ногами, наклоняется, захватывает руками рычаг динамометра и, прикладывая определенное усилие, выпрямляется, пока рукоятка устройства не окажется на уровне колен. Для получения оптимального результата исследование так же проводится три раза подряд и фиксируется наилучший результат.
Так для чего же нужны динамометры, и какие медицинские открытия обрели свое место в научном мире с их помощью?
Из чего состоит динамометр
Этот прибор состоит из упругого элемента и отсчетного устройства.
Самым обычный динамометр выглядит следующим образом:
- Пружина с двумя крючками, которая крепиться к дощечке
- В нижней части пружины устанавливается указатель, а на дощечку приклеивают полоску из белой бумаги
- Затем на бумаге указывают с помощью черточки, куда будет направлен указатель. Это нужно делать, когда пружина не натянута. Затем на этом месте нужно написать цифру ноль, то есть это будет нулевой показатель.



Так же хотим рассказать, как им нужно пользоваться. Для этого пользуются нужным грузом. Он подвешивается на крючок динамометра, после чего сможете узнать весь, который будет указан по шкале.
Определение и принцип работы
Собственно говоря, динамометр — это контрольно-измерительный аппарат, широко применяемый в медицине с целью проведения замеров у людей силы сжатия или растяжения. Деформация силового звена происходит за счет приложения усилия со стороны пользователя. При помощи электрического или механического сигнала она передается на вычислительное устройство, которое может быть как цифровым, так и аналоговым. В качестве основной единицы измерения у динамометра является Ньютон — международно принятый показатель силы. Отличительной особенностью прибора является то, что человек самостоятельно, без привлечения помощи со стороны, может определить свою силу. Чаще всего показания динамометра требуется в медицинских целях, чтобы определить крепость мышц пациентов.
Разновидности контрольно-измерительных устройств
Как мы уже говорили, с помощью динамометра можно проводить замеры людской силы. При этом эта техника бывает следующих видов:

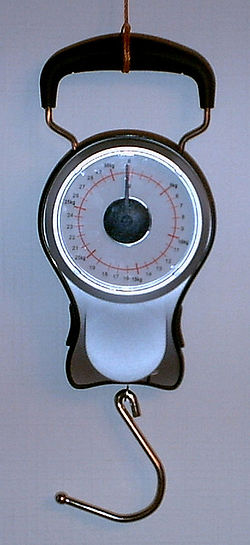

- Механические аппараты. Каждый из них может быть как рычажным, так и пружинным. Некоторые приборы состоят из двух измерительных устройств. Пружина динамометра является именно тем элементом, через который и передается усилие путем сжатия или растягивания. Важно заметить, что показатель упругой деформации при этом абсолютно пропорционален силе воздействия. Что касается рычажного динамометра, то он работает благодаря деформации данного элемента за счет силы человека, которая, кстати, обязательно регистрируется. Самым простейшим аппаратом пружинного класса, работающим на растяжение, является конструкция, широко известная в народе, как «безмен». Это часто используемый инструмент среди механиков и автомобилистов, под названием динамометрический ключ.
- Гидравлический. Данный аппарат работает по принципу вымещения жидкости из специального цилиндра давлением измеряемой силы. Когда она испытывает вытеснение, то протекает к записывающему звену по особой трубке, где ее объем регистрируется. Гидродинамометры, хотя и гораздо более точные в своей работе, нежели механические аналоги, но вместе с тем более сложные в изготовлении. Это проявляется в том, что даже малейшая разгерметизация или же неправильная дозировка жидкости непременно приведет к нарушению точности прибора в целом.
Сила и ее измерение
Сила в механике — это мера взаимодействия тел. Сила выражает степень механического действия одного тела на другое, и именно сила является причиной изменений движения (ускорения) тел. Вне действия сил любое тело либо находится в покое, либо движется прямолинейно и равномерно.
Как и большинство физических характеристик, силы имеют величину, что позволяет их сравнивать между собой. И, поскольку действие силы выражается в сообщении телу ускорения, то единица измерения силы базируется на этом свойстве.
Единицей измерения силы в СИ принята такая сила, которая сообщает массе 1 килограмм ускорение 1 метр в секунду за секунду. Эта единица называется «ньютон».

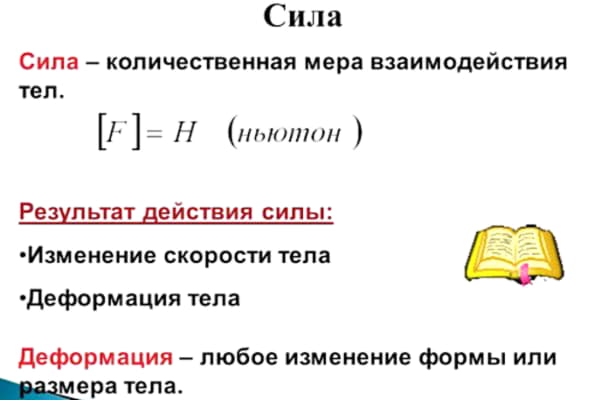

Рис. 1. Сила в физике.
Динамометр электрический с проволочными датчиками – секрет работы
Динамометр с проволочными датчиками сопротивления также применяется в промышленности. Особенно широкое применение получил динамометр Б.И. Мухина. Основой прибора является так называемая «лодочка». Это квадратная пластина, которая крепится внутри корпуса прибора на звеньях. Звенья (опоры) упругие, состоят из закаленной стали и имеют форму полых трубок. Они имеют следующую особенность: обладают малой жесткостью относительно вектора, перпендикулярного оси, и высокой жесткостью относительно вектора, параллельного оси.
Динамоммемтр (от др.-греч. дэнбмйт — «сила» и мЭфсещ — «измеряю») — прибор для измерения силы или момента силы, состоит из силового звена (упругого элемента) и отсчётного устройства. В силовом звене измеряемое усилие вызываетдеформацию, которая непосредственно или через передачу сообщается отсчётному устройству. Существующими динамометрами можно измерять усилия от долей ньютонов (н, долей кгс) до 20 Мн (2000 тс). По принципу действия различают динамометры механические (пружинные или рычажные), гидравлические и электронные. Иногда в одном динамометре используют два принципа.
Принцип действия динамометра
Итак, мы видим, что для измерения силы, действующей на груз, необходимо уравнять ее с силой растяжения пружины динамометра. Указатель, закрепленный на пружине, покажет величину этой силы согласно шкале. Таким образом, можно сделать вывод, что:
Устройство динамометра основывается на сравнении измеряемой силы с силой упругости пружины.
Например, если подвесить груз какой-то массы, то мы будем сравнивать силу тяжести, действующую на этот груз, и величину силы упругости растянутой пружины.
Если мы возьмем крючок на конце пружины и потянем за него, то мы будем сравнивать силу, приложенную нами, с силой упругости пружины. Так, с помощью динамометра можно измерять различные силы.
Вспомним закон Гука – он гласит, что сила упругости тела при растяжении прямо пропорциональна изменению длины тела. Принцип работы динамометра подтверждает этот закон – пружина удлиняется во столько же раз, во сколько увеличивается сила ее упругости.
Динамометр для оценки детского здоровья
Сила хвата руки, по мнению специалистов из Бэйлорского университета, помогает определить вероятность проблем со здоровьем у детей. Заявить подобное ученые смогли на основе исследования, проведенного с участием 368 детей, учащихся в начальной школе. В процессе исследования юным добровольцам измеряли силу хвата на обеих руках и оценивали общее состояние их здоровья. Повторное обследование было проведено через два года. По его результатам, в группу «ослабленных» детей попали 27,9% мальчиков и 20,1% девочек.
Применение динамометров
Динамометры имеют очень широкое применение. Например, в медицине используются специальные медицинские динамометры. Они предназначены для измерения силы различных мышечных групп человека.

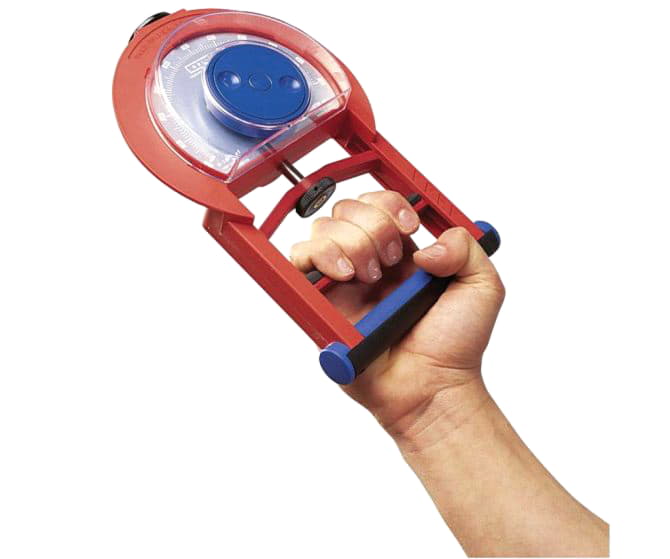

Одним из таких приборов является ручной динамометр, который называется силомером (рисунок 3). С его помощью измеряется мускульная сила руки при сжатии кисти в кулак.

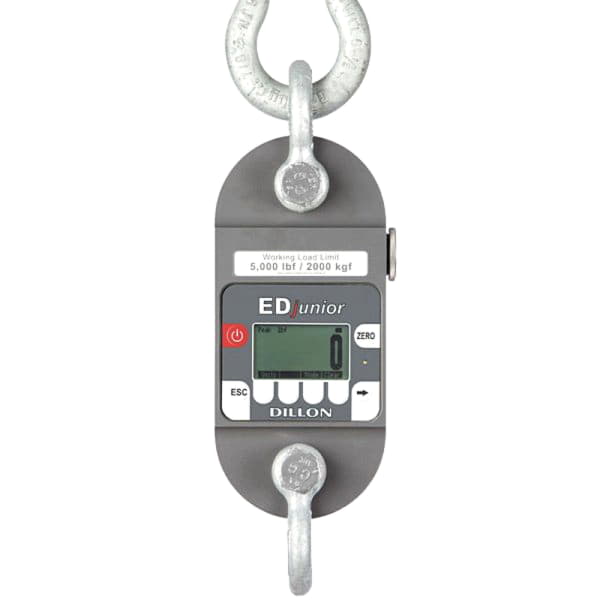

Для того, чтобы измерить тяговые усилия локомотивов, тракторов, морских буксиров и другой техники, используют специальные тяговые динамометры (рисунок 4).

Такие динамометры способны измерять силы до нескольких десятков тысяч ньютонов. Современные модели имеют пульт дистанционного управления с дисплеем (рисунок 5).

При монтаже проводов и кабелей используют динамометры для определения силы натяжения провода (рисунок 6). Существуют специальные монтажные таблицы с необходимыми значениями.

Динамометры используют не только в специальной технике, но и в обычных для нас местах: в метро, в автобусах и даже в лифте. Здесь эти приборы используют для измерения силы сжатия створок различных автоматических дверей.
