Чугун сплав, его свойства, характеристики, виды и применение

Сферы применения

Чугун всегда был востребован в тяжелой промышленности, металлургических и машиностроительных отраслях, станкостроении. Здесь он используется в больших объемах, из него изготавливаются как совсем небольшие детали, так и крупногабаритные изделия, вес которых составляет сотни тонн.

Из чугуна делают компоненты для станков, валов, двигателей. Большим спросом пользуются изготовленные из этого сплава трубы, так как они отвечают всем необходимым требованиям долговечности и надежности.

Применение чугуна в быту сделало этот сплав металла популярным среди населения. В частности, из него изготавливаются краны, вентили, фитинги, радиаторы отопления, трубы. Многие сантехнические изделия также делаются либо полностью, либо частично чугунными. Возможно, вы видели когда-нибудь тяжелые, но прочные мойки и ванны, изготовленные еще полвека назад. Их и сейчас можно смело эксплуатировать, именно чугун обеспечил им долговечность.

Какими еще достоинствами обладает данный сплав металла? Любой кузнец скажет вам, что ковать изделия из чугуна проще простого. Недаром именно из него часто производятся различные ограждения, барельефы, всевозможные красивые элементы декора. А в музеях можно даже увидеть произведения искусства, выкованные из чугуна.

Что же касается литья, то такая технология позволяет создавать много хороших красивых вещей. Чугунные изделия практически не подвержены износу и даже спустя годы будут отлично смотреться. А если они вдруг окажутся ненужными, то их можно утилизировать – сдать металлолом по выгодной цене и неплохо на этом заработать. Как вторсырье, чугун всегда ценится.

Теперь пару слов по поводу недостатков. Чугун имеет свои изъяны, главный из которых – хрупкость. К сожалению, его можно расколоть или деформировать при сильном ударе, впрочем, это свойство материала также во многом зависит от технологии обработки сплава.

Видео

Состав и виды

Углерод в составе белого чугуна образует цементитную структуру. В зависимости от его содержания, различают сплавы:

  • доэвтектические (до 4,3% углерода) – они характеризуются смесью перлита, вторичного цементита и ледебурита;
  • эвтектические – 4,3%;
  • заэвтектические – от 4,35 до 6,67%.

Классификация по кристаллической структуре дает следующие виды:

  • обыкновенный сплав – обладает мелкозернистой структурой, которая не изменяется при воздействии высоких температур;
  • отбеленный сплав – имеет основу из высокопрочного серого чугуна с белым поверхностным слоем глубиной до 3 см из перлита и ледебурита;
  • легированный – делится на 3 вида, которые различаются количеством добавок.

В качестве легирующих элементов используются карбидообразующие элементы:

  • марганец, образуя карбиды, стабилизирует в белом чугуне структуры цементита и аустенита, а также нейтрализует влияние серы;
  • хром – увеличение его содержания от 9 до 14% повышает сопротивление растяжению от 160-260 до 340-450 МПа;
  • кремний – его концентрация не должна превышать 0,6-0,9%, чтобы предотвратить образование графита.

При введении в доэвтектическую структуру этих элементов повышаются прочность и устойчивость аустенита и ледебурита. Степень легированности и физико-механические свойства зависят также от размеров отливок и условий охлаждения.

Применение

Исходя из вышеперечисленных свойств, можно сделать вывод, что практиковать термическую и механическую обработку белого чугуна не имеет смысла. Свое основное применение сплав нашел только в виде отливки. Следовательно, наилучшие свойства белый чугун получает только при соблюдении всех условий отливки. Данный способ обработки активно применяется, если необходимо изготовить массивные изделия, которые должны обладать высокой поверхностной твердостью.

Помимо этого, производится отжиг белого чугуна, в результате чего получают ковкие чугуны, что служат для изготовления тонкостенного литья, например:

  • автомобильных деталей;
  • изделий для сельского хозяйства;
  • деталей для тракторов, комбайнов и др.

Сплав также используют для изготовления плит с ребристой или гладкой поверхностью, а также активно применяют для производства стали и серого чугуна.

Применение белых чугунов в сельском хозяйстве в виде конструктивного металла довольно ограничено. Чаще всего железоуглеродистый сплав используется для изготовления деталей гидромашин, пескометов и других механизмов, которые могут функционировать в условиях повышенного абразивного изнашивания.

Чугун ковкий

В структуре ковкого чугуна графит имеет хлопьевидную форму. Такой графит называют углеродом отжига. По сравнению с серым чугуном ковкий чугун обладает более высокой прочностью, пластичностью и вязкостью. Свое название он получил потому, что имеет повышенную пластичность. Ковке в прямом понимании этого слова чугун не подвергается.

Процесс получения отливок из ковкого чугуна включает две стадии: изготовление фасонных отливок из белого чугуна и отжиг полученных отливок с целью графитизации цементита. При отжиге происходит разложение цементита белого чугуна с образованием графита хлопьевидной формы. В результате этого хрупкие и твердые отливки становятся пластичными и более мягкими. В зависимости от условий и режима отжига структура чугуна может иметь ферритную (Ф), перлитную (П) и ферритно-перлитную металлическую основу. Наибольшее распространение получил пластичный ферритный ковкий чугун. Отжиг ковкого чугуна-весьма продолжительный процесс, занимающий 70-80 ч. Однако его можно ускорить путем закалки отливок из белого чугуна перед графитизацией, а также модифицированием чугуна алюминием, бором, висмутом или титаном. Существуют и другие способы ускорения процесса отжига. Использование указанных способов позволяет сократить продолжительность отжига до 35-40 ч.

Таблица 2. Чугуны ковкие, их основные свойства и применение

Марка НВ Свойства и применение
КЧ 35-10 КЧ37-12 160 Чугуны ферритного класса используют для производства деталей,

эксплуатируемых при высоких динамических и статических нагрузках

(картеров, редукторов, ступиц, крюков, скоб, задних мостов, кронштейнов)

КЧ 30-6

КЧ 33-8

160 Для изготовления менее ответственных деталей

(хомутов, гаек, вентилей, деталей сельскохозяйственных машин,

глушителей, фланцев, муфт, тормозных деталей, педалей,

гаечных ключей, колодок, кронштейнов)

КЧ 45-7 203 Ковкие чугуны перлитного класса марок обладают высокой прочностью,

умеренной пластичностью и хорошими антифрикционными свойствами.

Из них получают вилки карданных валов, шестерни, червячные колеса,

поршни, подшипники, звенья и ролики конвейерных цепей, втулки,

муфты, тормозные колодки, коленчатые валы

КЧ 50-5 226
КЧ 55-4 236
КЧ 60-3 264
КЧ 65-3 264
КЧ 70-2 280
КЧ 80-1,5 314

По ГОСТ 1215-79 маркируется ковкий чугун по тому же принципу, что и высокопрочный. Например, марка чугуна КЧ 33-8 означает, что данный чугун имеет предел прочности σв = 32.4 Н/мм2 (33 кгс/мм2) и относительное удлинение δ =8 %.

Отливки из ковкого чугуна можно получить с сечением до 55 мм. При большем сечении в сердцевине отливок образуется пластинчатый графит и чугун становится не пригодным для отжига. В машиностроении чаще применяют высокопрочный чугун, который получают при менее сложных и более дешевых технологических процессах, чем процессы производства ковкого чугуна.

Основные свойства ковкого чугуна и его применение приведены в таблице 2.

Производство чугуна

Зачатки черной металлургии человек освоили уже во II-ом тысячелетии до н. э. Для получения стали. Но доменные печи появились в Европе только в XIV — XV веках. Чугун был получен как побочный ненужный продукт.

Оценили, когда обратили внимание на выдающиеся литейные качества. Удобен для изготовления пушек-ядер, да и сталь из него получать удобнее.

До России технология осмысленно дошла в XVII веке. Случилось это при Петре I, когда искали материал для оружия.

В качестве сырья обычно используются железняки. Наибольший выход получается из магнитного и красного, обильно содержащие Fe.

Для поддержания температуры используется кокс. Воздух для горения подается принудительно. Флюс (известняк) предназначен для снабжения углекислым газом. Основная реакция:

.

Восстановленное Fe опускается в горн, где насыщается углеродом. Цикл работы печи – непрерывный.

История

Документированная история чугуна стартует с I тысячелетия до нашей эры:

  • Выплавку освоили китайцы и их соседи.
  • С V века до нашей эры начался период декоративного чугунного литья.
  • Через 600 лет в Китае появились монеты.

Появление сплава в Европе датируют XIV веком, в России – на двести лет позже. Интерес возрос в связи с пригодностью чугуна как материала пушек и ядер.

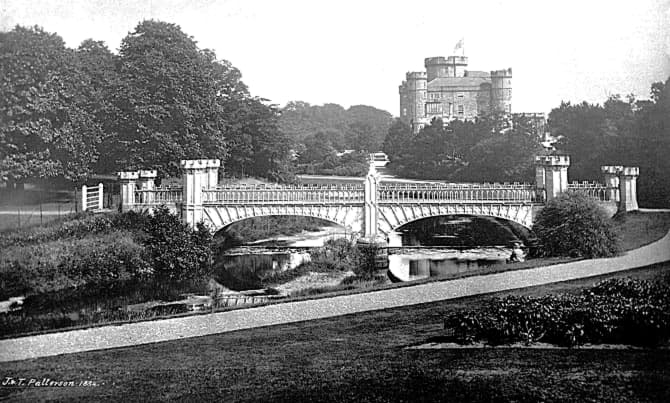

Турнирный мост Эглинтон[en] (завершено около в 184
Турнирный мост Эглинтон[en] (завершено около в 1845 году), Норт-Эршир, Шотландия, построен из чугуна

Со времен королевы Виктории самым популярным изделием «гражданского сегмента» у британцев стали камины.

Чугунный угольный утюг
Чугунный угольный утюг

Расцвет чугунного промысла в России приходится на XVIII век:

  • Появились мосты, рельсы.
  • На Урале изобретены чугунки – посуда номер один для русской печи. Позже их дополнили сковороды.
  • К концу века Россия стала мировым лидером по производству чугуна.
Оригинальный мост через Тей с севера (закончен в 1
Оригинальный мост через Тей с севера (закончен в 1878 году)

Мировую славу обрели ажурные изделия каслинских мастеров.

Способ формовки для литья художественных отливок сложных форм, придуманный каслинцами, востребован машиностроителями и сегодня.

Особенности сплава

Главная особенность чугуна скрыта в процессе его изготовления. Дело в том, что у разных видов этого сплава температура плавления достигает 1200ºС, в то время как у стали она составляет 1500 ºС. На этот фактор влияет слишком высокое содержание углерода. Атомы железа и углерода между собой имеют не очень тесные связи.

Когда происходит выплавка, атомы углерода не могут

Когда происходит выплавка, атомы углерода не могут целиком внедриться в молекулярную решетку железа, из-за чего чугунный сплав приобретает хрупкость. В связи с этим его не используют в производстве деталей, которые будут постоянно подвергаться нагрузке.

Этот материал относится к отрасли черной металлургии и по своим характеристикам схож со сталью. Изделия из чугуна и стали нашли широкое применение в повседневной жизни, и оно является целиком оправданным.

Если сравнивать характеристики этих металлов, можно сделать следующие заключения:

  1. Стоимость стальных изделий выше стоимости чугунных.
  2. Различия в цвете: чугун темный и матовый, а сталь — светлая и блестящая.
  3. Сталь хуже поддается литью, но, в отличие от чугуна, легче поддается ковке и сварке.
  4. Сталь обладает большей прочностью, нежели чугунный сплав.
  5. Сталь тяжелее по весу.
  6. В ней содержание углерода ниже, чем в чугуне.

Характерные черты и свойства чугуна

Этот металлический сплав обладает такими свойствами:

  1. Физические свойства: удельный вес, действительная усадка, коэффициент линейного расширения. Например, содержание углерода в чугуне напрямую влияет на его удельный вес.
  2. Тепловые свойства. Теплопроводность обычно рассчитывают по правилу смещения. Для твердого состояния металла объемная теплоемкость составляет 1 кал/см3*оС. Если металл находится в жидком состоянии, то она примерно равна 1,5 кал/см3*оС.
  3. Механические свойства. Примечательно, что на эти свойства влияет как сама основа, так и форма и размеры графита. Серый чугун с перлитной основой является наиболее прочным, а с ферритной — самым пластичным. Пластинчатая форма графита характеризуется максимальным снижением прочности, в то время как у шаровидной формы это снижение минимально.
  4. Гидродинамические свойства. Наличие в составе марганца и серы влияет на вязкость материала. Также она имеет свойство увеличиваться, когда температура сплава переходит точку начала затвердевания.
  5. Технологические свойства. Этому металлу характерны отличные литейные качества, а также стойкость к износу и вибрации.
  6. Химические свойства. По мере убывания электродного потенциала структурные составляющие сплава располагаются в следующем порядке: цементит — фосфидная эвтектика — феррит.

На свойства сплава также оказывают влияние специальные примеси:

  • Фосфор позволяет изготовить изделия разнообразной Добавление серы значительно уменьшает текучесть и снижает тугоплавкость.
  • Фосфор позволяет изготовить изделия разнообразной формы, но при этом уменьшает его прочность.
  • Добавление кремния уменьшает температуру плавления материала, а также заметно улучшает литейные свойства. Содержание кремния в различном процентном соотношении дает возможность получить сплавы разного цвета: от ферритного до чисто белого.
  • Присутствие в сплаве марганца значительно повышает твердость и прочность материала, но при этом ухудшаются его литейные и технологические качества.
  • Кроме этих примесей в состав сплава могут также входить иные компоненты. В таком случае материалы называют легированными. Чаще всего к чугуну примешиваются титан, алюминий, хром, медь и никель.

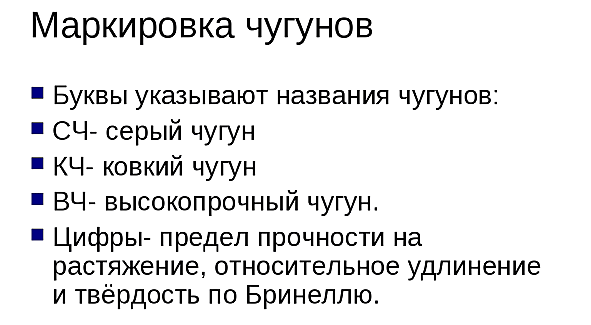

Классификация чугунов

Металлургическая промышленность выпускает разные виды чугуна. Сорт зависит от участвующих в сплаве форм графита или цементита и остальных компонентов.

Серый чугун (СЧ)

Серый чугун (СЧ)

Обозначают буквами СЧ. На разрезе – серовато-черный, что обусловлено присутствием графита, этого природного цвета. В составе также присутствуют различные примеси, в том числе и кремний. Этот вид чугуна, свободно поддающийся резке и часто употребляющийся в машиностроительной отрасли для «неосновных» деталей, при добавлении фосфора становится жидкотекучим. Применим для всех видов литья, в том числе художественного.

Белый чугун

На разрезе светлый, благодаря присутствию карбида железа. Подвергается дальнейшей переработке на ковкий чугун и сталь. Поэтому сорт называют передельным. Свойства – хрупкость и твердость, слабо обрабатываемый, не годится для самостоятельного использования. Твердый, слабо подвержен обработке, хрупкий – такие свойства делают его непригодным для самостоятельного использования.

Ковкий чугун

Обозначение — КЧ. При длительном отжиге белый чугун преобразуется в ковкий.

Свойства – не поддаётся обработке давлением, но при этом обладает повышенной сопротивляемостью ударам и прочностью при растяжении. Ковкий чугун подходит для изготовления деталей усложненной конфигурации.

Высокопрочный

Маркируют буквами ВЧ. Получают при введении в серый жидкий чугун спецдобавок, для придания графиту сфероидальной формы. Высокопрочный вид чугуна применяют для изготовления ответственных деталей – шестерён, коленвалов, поршней, которые должны иметь высокую износоустойчивость.

Форма выпуска передельного и литейного видов – специальные формы – чушки. Современные технологии позволяют получить полуфабрикаты, квадратные, листовые, пластинчатые, брусковые заготовки разновидностей чугуна.

В зависимости от назначения и химсостава выделяют

В зависимости от назначения и химсостава выделяют следующие разновидности чугуна:

  1. ферросплавы
  2. легированные.

Они имеют названия, соответствующие металлам-добавкам:

  • циркониевые;
  • хромистые;
  • ванадиевые;
  • медные;
  • титановые.

Легированные виды более всего востребованы в производстве агрегатов, механизмов, узлов и деталей, работающих в особо неблагоприятных средах и условиях.

Чугун, отличающийся увеличенным процентным включением ферромарганца или ферросилиция, относят к специальным – ферросплавам. Добавляются в сталеплавильном производстве для выделения кислорода – раскисления.

К легированным чугунам относят:

  1. Антифрикционные;
  2. Жаростойкие;
  3. Жаропрочные;
  4. Коррозионностойкие.

Антифрикционные виды маркируются первыми буквами АЧ. Например, АЧС — это антифрикционный серый чугун. Ещё можно увидеть маркировку АЧВ — антифрикционный высокопрочный чугун и АЧК — антифрикционный ковкий.

Жаростойкий вид маркируют буквами ЖЧ. Далее указывается буква обозначающая легирующий элемент. Например, ЖЧХ-2,5. Это жаростойкий чугун с добавлением хрома 2,5%.

К жаростойким относят марки: ЧН19ХЗШ.

К коррозионностойким: маркировка ЧНХТ, ЧН1МХД

Еще их называют специальными чугунами.

Где используется чугун

Где используется чугун

Чугун применяется в двух качествах: базовый компонент при выплавке стали либо материал промышленной продукции.

Чугунная печь — буржуйка
Чугунная печь — буржуйка

Главная сфера применения сплава – машиностроение.

Технология, номенклатура продукции определяются видом чугуна.

Чугунная лестница
Чугунная лестница

Белый чугун

Углерод-цементит, формируется благодаря мгновенному охлаждению. Опознается по беловатому цвету излома, твердости, хрупкости. Сплав непригоден к механической обработке резанием. Идет на цельное износостойкое литье (прокатные валки, детали мельничных, дробильных механизмов) и как исходник ковких видов чугуна.

Микроструктура белого чугуна при 100-кратном увели
Микроструктура белого чугуна при 100-кратном увеличении

Серый

Основа структуры – слоистый графит, придающий сероватость. Поддается механической обработке, однако прочность, пластичность невысоки.

Достоинства: хорошие антифрикционные, демпфирующие свойства, мини-чувствительность к аккумуляторам напряжения, текучесть, минимум дефектов при усадке.

Используется как материал отливок сложной конфигурации с толщиной стенок до 5 см.

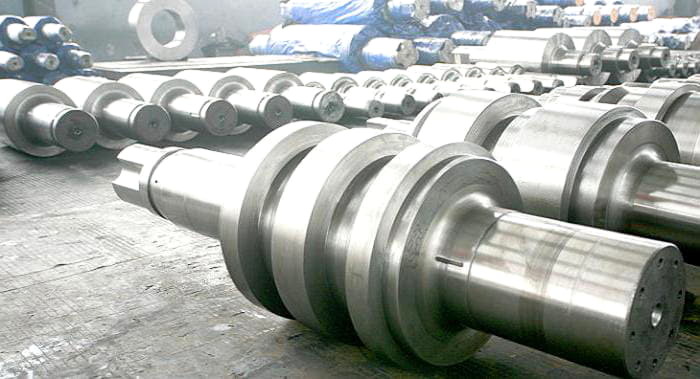

Из него делают прокатные станы, маховики, колонны, станины, канализационно-водопроводный ассортимент (люки, трубы, фурнитура).

Чугунная крышка канализационного люка
Чугунная крышка канализационного люка

Ковкий

Результат термообработки белого чугуна с хлопьевидным графитом. Такая структура обеспечивает прочность, пластичность, хорошую обрабатываемость отливок, отсутствие внутреннего напряжения.

Благодаря этому сплав нашел применение как материал деталей и элементов, функционирующих в условиях ударов и вибрации: постамент под массивное оборудование, опоры автострад, железнодорожных мостов, коленвалы дизельных двигателей.

Мост через Северн — первый в мире чугунный мост
Мост через Северн — первый в мире чугунный мост

Специальные

Сплавы с дополнительными характеристиками, полученными легированием, отжигом и охлаждением по специальной технологии.

Подразделяются на:

  • ферросплавы;
  • коррозие-, износо-, жаростойкие;
  • антифрикционные;
  • с электромагнитными свойствами;
  • декоративные.

Состав сплавов, технология регламентируются стандартами.

Высокопрочные марки становятся механизмом турбин, коленвалов, тракторных, автомобильных двигателей, шестерней, прокатных валков.

Антифрикционные марки идут на подшипники, втулки топливных насосов, клапаны, кольца поршней автомобилей.

Из декоративных выковывают ограды, колонны, фонтаны, мелкую пластику.

Чугунный забор
Чугунный забор

Передельный

Полуфабрикат, исходник для передела в сталь либо создания отливок. Процент фосфорного, кремниевого, серного, марганцевого компонента в сплаве регламентируется отраслевым стандартом.

В зависимости от назначения и процента кремния различают передельный чугун для сталеплавильного, литейного производства, фосфористый, высокопрочный.

Последний вид сплава содержит в составе шарики графита и магний. Идет на изготовление деталей, работающих при экстремальных нагрузках (механических и термических), в агрессивных средах.
