Принцип работы реостата
Принцип действия прибора основан на ступенчатом или плавном изменении сопротивления. Эта функция достигается за счет изменения положения ползункового контакта, включающего в цепь необходимую часть высокоомного материала. Отличным наглядным примером является учебный реостат. В нем нихромовая проволока намотана на горизонтальный керамический стержень. Сверху на токопроводящей штанге расположен подвижный ползунок с контактными пластинками, касающимися обмотки. В начальном положении вся проволока включена в цепь и сопротивление реостата находится в максимальном режиме. Перемещая ползунок, часть проволоки исключается из цепи, так как ток проходит путь через часть проволоки, а затем по наименьшему пути сопротивления через контактные пластины и токопроводящую штангу. Таким образом, реостат в электрической цепи позволяет изменять сопротивление, делая его меньше или больше. Применяемые в электротехнике реостаты имеют более компактную кольцевую конструкцию, то есть обмотка выполняется на кольцевом основании, а ползунок в виде поворотного механизма (движка) закреплен в центре кольца. Переменные резисторы со ступенчатым переключением представляют собой набор постоянных резисторов, включенных в цепь последовательно. При этом в схему добавлен переключатель, который, в зависимости от положения, снимает ток с определенного контакта между резисторами.
Видео
Переменный резистор
Переменный резистор — это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом.

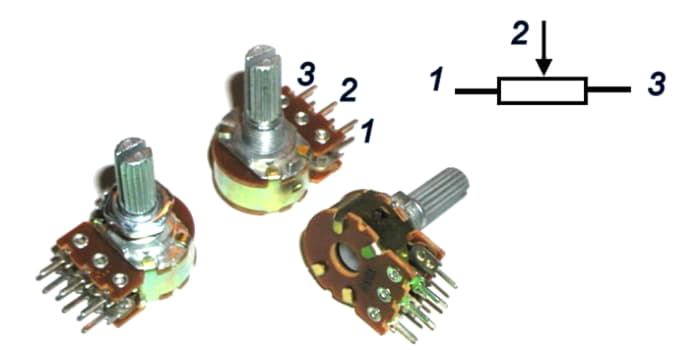

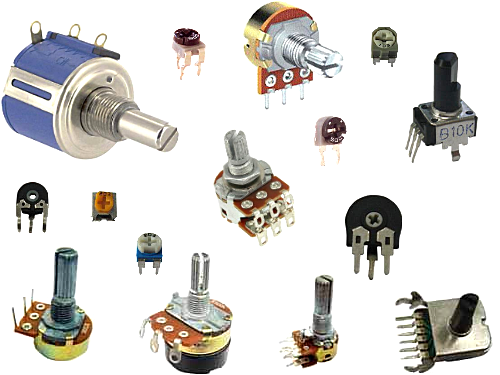

Переменные резисторы, их также называют реостатами или потенциометрами, предназначены для постепенного регулирования силы тока и напряжения. Выглядят они так:
Разница в том, что реостат регулирует силу тока в электрической цепи, а потенциометр — напряжение. На радиосхемах переменные резисторы обозначаются прямоугольником с пририсованной к их корпусу стрелочкой.
На схемах цифрами от 1 до 3 указывается расположение выходов резистора.
Регулировать мощность сопротивления переменных резисторов можно с помощью вращения специальной ручки. Те из резисторов, у которых регулировка сопротивления резистора может осуществляться только с помощью отвертки или специального ключа-шестигранника, называются подстроечными переменными резисторами. Выглядят они так:
Классификация реостатов и требования к ним
Реостаты могут иметь различное назначение и в зависимости от него делятся на нагрузочные, пусковые, регулировочные, пускорегулировочные и реостаты возбуждения.
Для уменьшения габаритов, пусковые реостаты и их пусковая часть должны иметь большую постоянную времени. Как правило, особые требования к стабильности рабочего сопротивления не предъявляются. Такие реостаты предназначены для работы в кратковременном режиме. Интервал между пусками не может быть меньше двукратного времени пуска для восстановления температуры реостата.
К другим видам реостатов предъявляются жесткие требования по стабильности сопротивления. Они должны рассчитываться для длительного режима работы. В силовых цепях электропривода наибольшее распространение получили реостаты с металлическими резисторами. Для переключения используются кулачковые, плоские и барабанные контроллеры.
По способу охлаждения реостаты подразделяют на воздушные, масляные, а также с принудительным водяным или масляным охлаждением.
Как устроен реостат
Реостат это управляемое переменное сопротивление, которое может изменять параметры тока в электрической цепи.
В результате большого количества экспериментов и научно-технических исследований появились различные модели реостатов, такие как:
- проволочный;
- ползунковый;
- жидкостный;
- ламповый.
Проволочный
Это простейший реостат. Он состоял из проволоки с высоким удельным сопротивлением, натянутой на раму. Она проходила сразу через несколько разъёмов. Включая тот или иной контакт, добивались изменения длины проводника. Тем самым получали нужную величину сопротивления, следовательно, изменялись параметры силы тока и напряжения в электрической цепи. Недостатком такого устройства являлась ограниченность длины проводника, соответственно, диапазона изменений характеристик тока.
Ползунковый
Ползунковый прибор – это классика строения реостата. РС представляет собой удлинённую катушку, которая выглядит как цилиндр из диэлектрического материала с намотанным на него проводом, покрытого окалиной. По штанге поступательно передвигается ползунок, который касается контактами спирали катушки. Прибор подключают к электрической цепи в двух точках: это контакт ползунка и один из концов катушки.
Жидкостный
Аппарат представляет собой ёмкость, заполненную электролитом, в которую погружены два электрода в виде металлических пластин. Сопротивление тока, протекающего через электролит, напрямую зависит от промежутка между электродами и обратно пропорционально площади поверхности электродов.
Ламповый
Сопротивление в цепи регулируется количеством включённых параллельно ламп накаливания. Это не очень удачное решение. Регулировка параметров тока дорого обходится за счёт большой траты электроэнергии, потребляемой лампами накаливания.
Важно! Все вышеперечисленные устройства давно канули в прошлое, кроме ползункового реостата. Это были пионеры в сфере регулировки параметров электрического тока. На смену им пришли экономичные и компактные переменные резисторы. Несмотря на это, принцип работы устройств остался прежним.
Реостат печки отопления салона автомобиля
Сама печка автомобиля во включённом состоянии находится в статичной степени нагрева. Уровень температуры воздуха в салоне зависит от скорости вращения ротора вентилятора. Реостат, встроенный в цепь питания вентилятора, меняет скорость воздушного горячего потока через ручное управление.
Существуют комбинированные системы обогрева салона автомобиля. Это когда степень нагрева воздушного потока регулируется двумя реостатами: самой печки и вентилятора.
Реостат печки автомобиля
Дополнительная информация. Типичной причиной выхода из строя системы обогрева салона часто бывает перегорание предохранителя. Поломку устраняют перепайкой электрической детали.
С развитием научно-технического прогресса многие электроприборы быстро устаревают. На смену им приходят более совершенные устройства, менее затратные и более эффективные. То же происходит с реостатами. Электротехническая промышленность постоянно поставляет на рынок всё более новые и совершенные виды резисторов.
Масляное охлаждение
Металлические реостаты с масляным типом охлаждения увеличивают теплоемкость и время нагрева из-за хорошей проводимости тепла маслом. Это дает возможность увеличивать нагрузку при кратковременном режиме и сокращать расход материала резисторов и размеры самого реостата.
Элементы, которые погружаются в масло, должны обладать большой поверхностью для обеспечения хорошей теплоотдачи. Если резистор закрытого типа, то нет смысла погружать его в масло. Само погружение дает защиту контактам и резисторам от воздействия окружающих факторов. В масле отключающие способности контактов повышаются. Это достоинство реостатов такого типа. Благодаря смазке возможны большие нажатия на контакты. Но есть и недостатки. Это повышение риска опасности пожара и загрязнение помещения.
Реостат можно включать в схему в качестве переменного резистора или же потенциометра. Это обеспечивает плавную регулировку сопротивления и, как следствие, регулирование силы тока и напряжения в цепи. Их часто применяют в лабораториях.
Элементы реостатного датчика
Датчик состоит из следующих элементов:
- Каркаса 1.
- Сопротивления в виде намотки, которая состоит из проволоки 2.
- Подвижной щетки 3, которая будет скользить по поверхности реостата.
Реостатные датчики бывают 2 типов:
- С бесступенчатой многооборотной обмоткой.
- С секционированной намоткой.
В датчиках, которые имеют секционированное сопротивление во время перемещения щетки будет происходить ступенчатое изменение сопротивления. Если датчик будет иметь бесступенчатую намотку, тогда в этом случае изменение сопротивления будет плавным.
Для чего нужен РС
Исходя из того, для чего нужен реостат, переменные устройства делятся на следующие виды:
- пускорегулирующие приборы;
- пусковые РС;
- балластники;
- нагрузочные устройства.
Пускорегулирующие приборы
Реостаты применяют в системе управления электродвигателями постоянного тока. При переменном токе РС включают в схему питания асинхронных двигателей с фазовым ротором.
Пусковые РС
Их основное назначение – это понижение величины силы пускового тока во время старта электромотора. Также такие реостаты работают в системах рекуперативного реостатного торможения. Оно нужно для плавного снижения скорости вращения роторов электромоторов и генераторов.
Балластники
Балластные РС быстро поглощают энергию, которая выделяется при резком торможении электродвигателя. То есть происходит сброс балласта в виде излишней электроэнергии.
Нагрузочные устройства
РС этого вида создают дополнительную нагрузку в электроцепи. Это нужно для поддержания необходимых процессов, связанных с режимом работы различных приборов, двигателей и других устройств.
Что такое реостат, принцип работы
- Что такое реостат, принцип работы
- Основное назначение прибора
- Металлические реостаты
- Масляное охлаждение
- Пускорегулирующие реостаты
- Устройство и принцип работы
Реостаты — это двухполюсные переменные резисторы, которые настроены на использование только одного концевого контакта и только контакта стеклоочистителя.
Неиспользуемая концевая клемма может быть либо оставлена неподключенной, либо подключена напрямую к стеклоочистителю.
Это устройства с проволочной обмоткой, которые содержат плотные витки эмалированной проволоки для тяжелых условий эксплуатации, которые изменяют сопротивление ступенчато.
Изменяя положение стеклоочистителя на резистивном элементе, величина сопротивления может быть увеличена или уменьшена, тем самым управляя величиной тока.
Затем реостат используется для управления током путем изменения значения его сопротивления, превращая его в настоящий переменный резистор. Классический пример использования реостата — это управление скоростью модельного набора поездов или Scalextric, где величина тока, проходящего через реостат, регулируется законом Ома. Тогда реостаты определяются не только их резистивными значениями, но также и их возможностями по управлению мощностью как P = I 2 * R.
Где применяются реостаты?

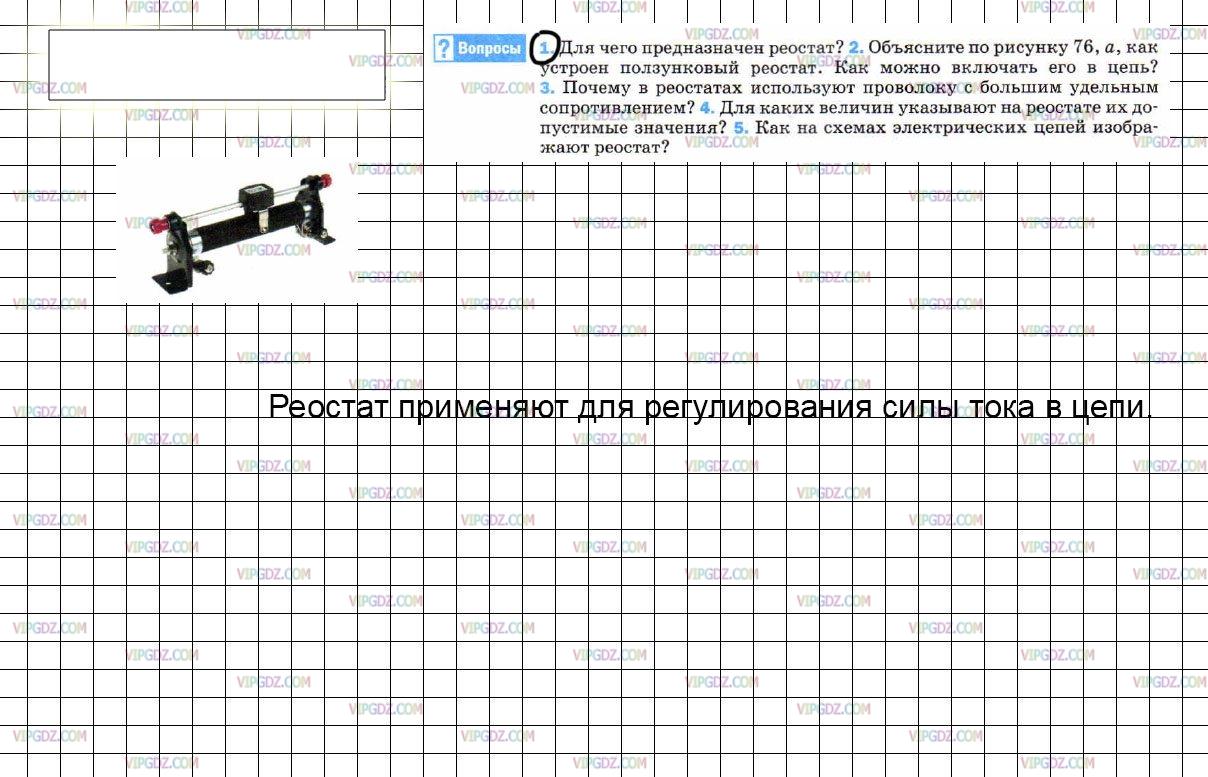

Основное предназначение реостата — это регулировка силы тока в электрической цепи.
Существуют различные типы реостатов, но в технике, например в электротранспорте, регулировка силы тока реостатами вытесняется другими, более выгодными электронными регуляторами, полупроводниковыми элементами и потенциометрами. Дело в том, что, изменяя силу тока в цепи, реостат нагревается, на что расходуется значительная энергия. При большом значении силы тока проволока реостата может перегреться и реостат перестанет работать. В электронных регуляторах эти потери в сотни раз меньше.
- Реостат обычно используется в областях, где требуется высокое напряжение или ток. Микроволновая печь, холодильник, миксер, вентилятор, электроинструменты и т.д.
- В светорегуляторах реостаты используются для изменения интенсивности света. Если увеличить сопротивление реостата, через лампочку будет протекать меньший электрический ток, и яркость света уменьшится. Аналогично, если мы уменьшаем сопротивление реостата, через лампочку протекает больше электрического тока, и яркость света увеличивается.
- Реостаты используются для увеличения или уменьшения скорости вращения электродвигателя.
- Он используется в переключателях, с помощью которых устанавливается температура на электроплитах. Он используется во всех устройствах, аналогичных кухонным приборам, которые имеют нагревательные элементы, температура которых должна быть увеличена или уменьшена.
- Он используется для увеличения или уменьшения громкости в таких устройствах, как телевизор, радио.
Принцип работы
Принцип работы РС можно рассмотреть на примере действия ползункового прибора. Ползун перемещается вдоль катушки поперёк витков намотки. По бокам керамического цилиндра установлены две стойки, которые поддерживают горизонтальную штангу. Ползун надет через отверстие в корпусе на эту горизонтальную ось, по которой он свободно перемещается.
Что такое потенциал в электричествеПолзунок двумя металлическими пластинками трётся о витки катушки. Ток не может проходить напрямую через витки, а только по спирали. Следовательно, работать может только та часть катушки, которая заключена между входным контактом и ползунком. Этим была решена проблема ограниченности длины проводника проволочного РС.
Чем ближе контактор к входному контакту катушки, тем меньше сопротивление РС. В результате уменьшается напряжение, и увеличивается сила тока электрической цепи. Напряжение подаётся на всю длину обмотки, а рабочий ток снимается контактами ползуна. Контактор в принципе разделяет РС на два последовательно соединённых резистора.

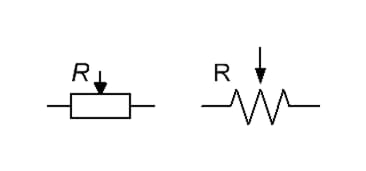

Обратите внимание! Реостат на схеме обозначают в виде прямоугольника со стрелкой. Геометрическая фигура – это катушка, а стрелка означает ползунок.

Обозначение реостата на электросхеме
Виды реостатов
Разновидность реостатов зависит от их основного назначения:
- Пусковые реостаты предназначены для запуска электродвигателей с постоянным или переменным током;
- Пускорегулирующие реостаты не только предназначены для запуска двигателей с постоянным током, но и для регулировки силы тока;
- Балластные реостаты, еще получили название нагрузочные, поглощают энергию, которая необходима для регулирования нагрузки на электрогенераторах, т.е. создают нужное сопротивление в электрической сети;
- Реостаты возбуждения применяются в электрических машинах для регулировки постоянного и переменного тока, они поглощают лишнюю энергию;
- В особорую группу выделяют реостаты, предназначенные для деления напряжения, их называют потенциометрами. Они позволяют применять в одном приборе различные напряжения, не используя дополнительные приспособления, такие как трансформаторы и блоки питания. В этом случае реостат имеет 3 клеммы, где нижние клеммы используются для входа тока, а верхняя и одна нижняя – в качестве выхода. Регулировка напряжения осуществляется при движении ползунка.
Благодаря применению в электрических приборах и машинах реостатов, происходит уменьшение снижения скачков электрического тока и перегрузок двигателя, это, в свою очередь, увеличивает срок службы электрических приборов.

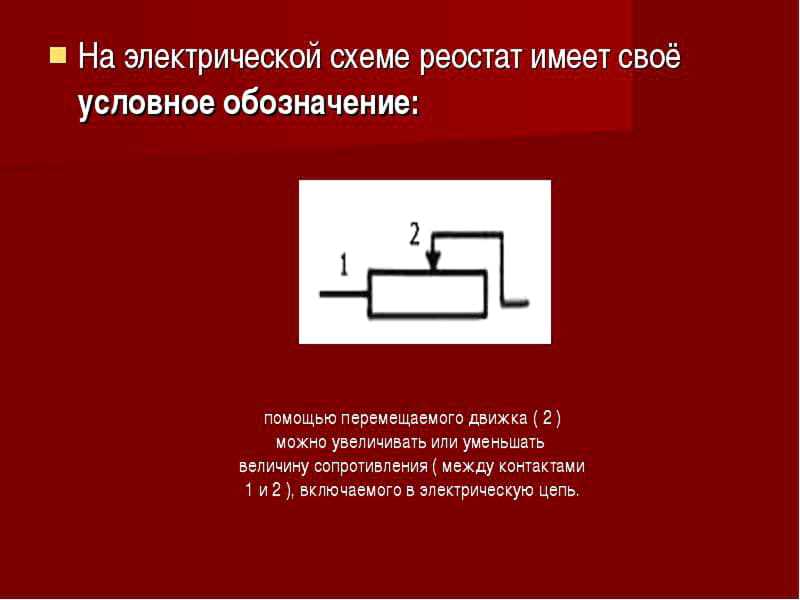

Реостат на электрической схеме имеет свое особое обозначение.
