Назначение приямков
Приямок – это углубление в почве, которое примыкает к стене основного здания. С помощью этих элементов удается увеличить доступ внутрь дополнительного солнечного света и гарантировать отведение воды при выпадении осадков. Обычно такие дополнения обладают прямоугольной, реже – трапециевидной или полукруглой формой. С одной стороны имеется проем, который может быть оконным или входным. Приямки требуются не только для обеспечения световых условий, но и аэрации подвальных и цокольных помещений.
Видео
Полуоткрытые и частично заглубленные подвалы
При высоком уровне грунтовых вод целесообразно строить полуоткрытые или частично заглубленные подвалы.
Отметка дна котлована должна быть выше поверхности воды минимум на 30-40 см.
По периметру котлована устраивается дренаж. Для этого ниже основания подвала роется траншея глубиной около 40 см.
При поступлении воды в траншею выполняется ее откачка.
В траншею засыпается песок слоем 10-15 см, затем кладется геотекстиль и засыпается щебень.
На подготовленную подушку укладывается перфорированная труба с уклоном в сторону отводной трубы. Сверху траншея засыпается щебнем и песком.
Основание под здание на участке с высоким залеганием грунтовых вод лучше делать плитное, из монолитного железобетона.
Работы по устройству полузаглубленного подвала выполняются в следующем порядке:
- Устройство монолитной фундаментной плиты, включая:
- засыпку подушки из песка и щебня слоем 30 см;
- устройство бетонной подготовки из бетона В 7,5;
- устройство гидроизоляции основания плиты;
- устройство опалубки фундамента по периметру здания;
- монтаж арматурных каркасов;
- бетонирование фундаментной плиты бетоном В 15.
- Заливка стен из монолитного железобетона включает:
- монтаж арматурного каркаса;
- установка опалубки стен;
- заливка бетона в опалубку с послойным трамбованием вибротрамбовками.
- после набора проектной прочности бетона стен, опалубка снимается.
- Гидроизоляция стен подвала.
- Внутренние и наружные стены промазываются горячим битумом за два раза, наклеивается 2 слоя рубероида или другого рулонного материала.
Толщина стен цоколя должна быть не менее 40 см. Она может варьироваться в зависимости от количества этажей здания и характеристик грунта.
В углу подвала следует устроить приямок и сделать полы с уклоном в сторону накопителя.
Важным этапом при строительстве подвала является его утепление. Качественное утепление подвала может обеспечить круглогодично стабильную температуру в помещении.
Строительство частично заглубленного подвала.
Самым эффективным материалом для утепления подвального помещения, как внутри, так и снаружи, считается экструзионный пенополистирол. Пористый материал является отличным теплоизолятором. Он не боится влаги, выдерживает большое давление грунта, не деформируясь.
Плиты утеплителя приклеиваются к стене на битумную мастику или любой клей на основе битума.
После завершения гидроизоляции и утепления выполняется обратная засыпка стен подвала песком и грунтом, с послойным трамбованием.
Для защиты стен подвала от дождя и талых вод, по периметру здания устраивается отмостка из бетона или асфальта, шириной 70-100 см. Уклон отмостки от стен дома должен составлять 5-10%.

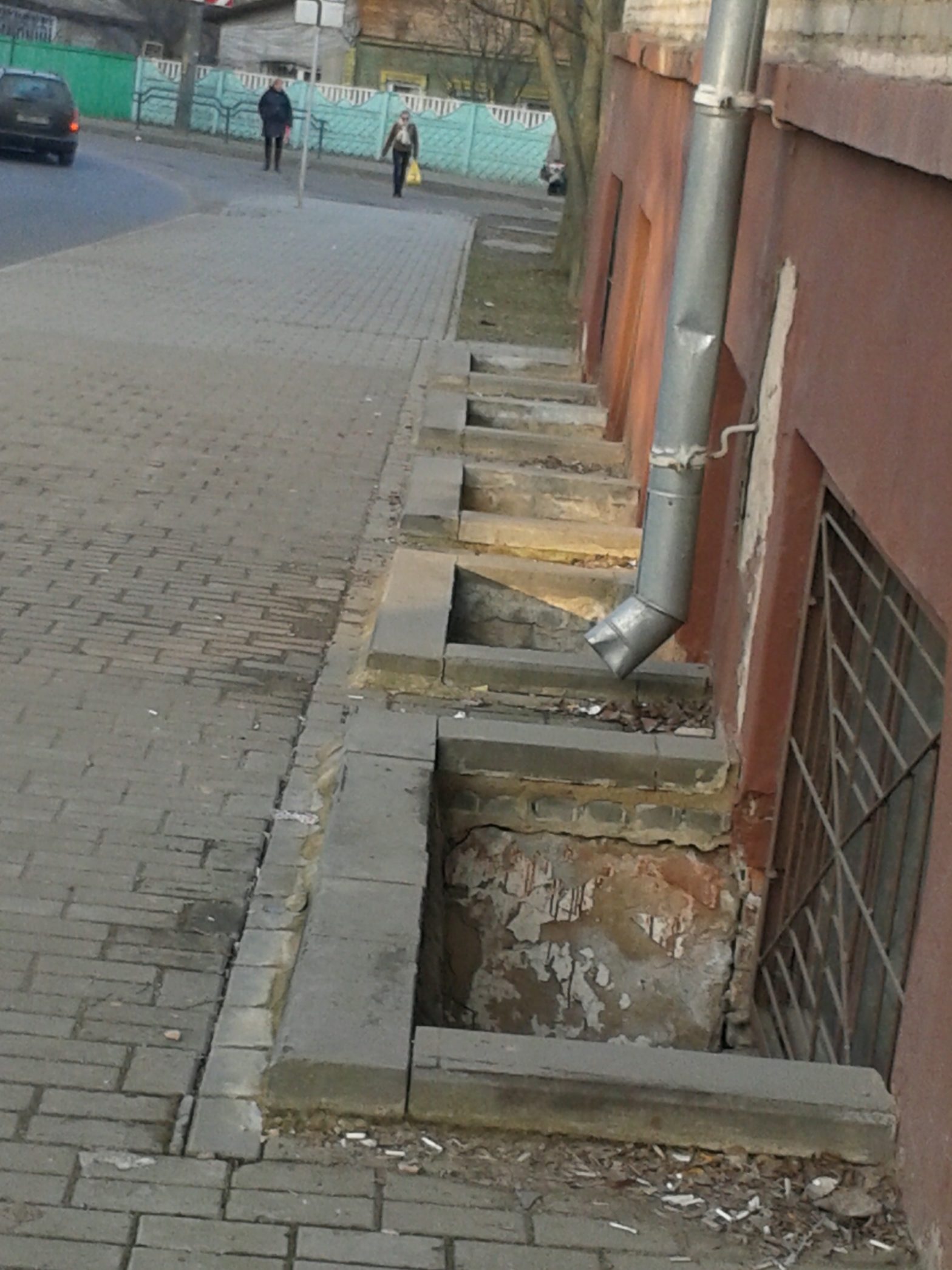

При наличии в полузаглубленном подвале окон, монтируются световые приямки.
Поля аэрации своими руками
Поля аэрации, поля орошения или даже поля фильтрации – все эти названия описывают одно очистное дренажное сооружение, которое помогает с отводом очищенных сточных вод в грунт. Принцип работы полей фильтрации для септика – распределение по определенной территории очищенной воды. Правильно сделанные поля аэрации доочищают стоки, и по некоторой информации, еще на 20-40%. Это очень хороший результат, который означает, что вы не загрязняете почву собственного дачного участка с подобной системой.
Большинство септиков работают по достаточно простой схеме, но оптимальной и эффективной она является только в случае правильной установки и подключения всех внутренних блоков и элементов системы
Построить поля фильтрации достаточно просто. Для этого нужно вырыть несколько траншей, под количество труб-отводов из септика. Далее, засыпать эти траншеи песком с гравием, создав над всеми из них подушку в 20 см. После, над траншеями установить перфорированные трубы, которые и будут производить распределенный сброс воды.
Обустройство приямка своими руками
Выполняя такое сооружение собственноручно, можно остановиться на одном из следующих вариантов:
Колодец прямоугольной формы.
- Монолитный колодец (отливается из бетона).
- Заливается бетоном только дно приямка, а стенки выкладывают кирпичом или блоками.
В обоих случаях лучше стены формировать в виде прямоугольника. Толщина стенок должна быть около 15 см. Желательно, чтобы верхний край приямка возвышался над землей на 25–35 см. Иногда приямки в подвалах делают на уровне с землей, но в этом случае его функциональные качества будут ниже. Колодец не должен быть слишком глубоким. Его дно должно быть ниже оконной рамы примерно на 15–20 см.
Рассмотрим подробнее особенности обустройства каждого из вариантов.
Монолитный колодец
Колодец полукруглой формы.
Для такого приямка вам понадобятся следующие материалы и инструменты:
- цемент;
- гравий;
- доски и клинья (для опалубки);
- железная арматура;
- лопата;
- бетономешалка (или большая емкость для разведения раствора);
- рубероид или геотекстиль;
- рейка (для трамбовки раствора);
- емкость с водой.
В первую очередь нужно вырыть котлован, заранее определив его размеры. Затем устанавливается опалубка из досок и колышков для бетонных стен. Если вы планируете устройство приямка какой-либо фигурной формы (например, полукруг), то для опалубки можно использовать ДВП или куски старых ПВХ-панелей. Арматура используется для укрепления будущего приямка. В качестве нее можно использовать стальные прутья или решетку. Хотя эта процедура не является обязательной.
Запомните, что сначала формируются стены, и только потом заливается дно приямка.
Шов между стеной дома и стенками приямка заполняется геотекстилем. Можно заменить его на пару слоев рубероида. Гидроизоляция поможет защитить подвальное помещение от излишней влажности.
Когда опалубка будет готова, можно браться за раствор. Используйте качественный цемент, чтобы приямок не пришлось через пару лет переделывать. Если имеется бетономешалка, работа значительно упростится и сократится по времени. Заливая раствор в опалубку, не забывайте трамбовать его периодически рейкой, чтобы в стенках не осталось пустот. После полного высыхания бетона, следует обработать его поверхность битумной мастикой. Это хорошая гидроизоляция.
Далее, остается залить дно колодца. Толщина дна не должна быть меньше 15 см. Не забудьте про отвод воды.
Если подвал отапливается, следует продумать теплоизоляцию приямка, ведь через него будет теряться тепло.
Решетку на окно лучше купить готовую либо самостоятельно сварить из кусков арматуры. Козырек над приямком можно изготовить из профлиста или куска сотового поликарбоната.
Конструкция из кирпича или блоков
Стенки можно выложить из кирпича, камня или блоков.
Для этого варианта вам пригодятся все инструменты и материалы из предыдущего пункта, за исключением досок для опалубки, да и цемента с гравием понадобится меньше. Зато придется раскошелиться на кирпичи или пеноблоки.
Работа также начинается с котлована, стены которого выкладываются выбранным материалом. В остальном устройство приямка не отличается от предыдущего варианта.
Второй вариант более трудоемок, так как не каждый человек владеет умением делать кладку кирпича и блоков. Кроме того, этот вариант обойдется вам дороже.

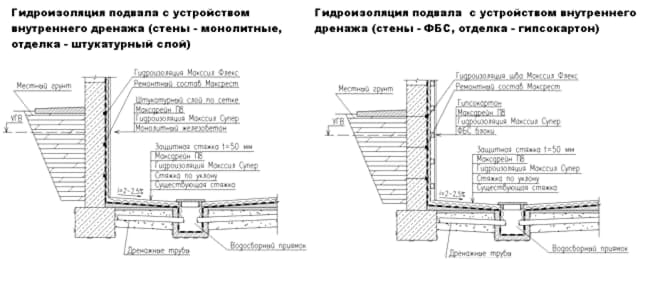

Дренаж внутри
Важно понимать, что строительные нормативные документы не знают никакого внутреннего дренажа. Внутренний дренаж устраивают или в промышленных зданиях, где это по сути система сбора разлитой жидкости или конденсата, или для осушения подвальных помещений от паводковых вод.
Примерная очередность работ при затопленном подвале:
- Перед началом работ нужно осушить цокольные помещения.
- Нанесите гидроизоляцию на поверхность стен и особенно на швы, стыки и трещины. Обычно используется пропиточная, обмазочная или инъекционная гидроизоляция.
- На дно подвала насыпается слой щебня (15-20 см). На щебень укладывается перфорированные трубы. Трубы должны выводить воду в ливневую систему. Для этого трубы укладываются с уклоном (1-2 см на метр трубы) и в фундаменте делается отверстие для прохода трубы без перепадов.
- Поверх всего этого укладывается слой щебня (15-20см). И организуется пол (бетонная стяжка или плиты).
Вопросы ЖКХ
Подвал должен быть сухим, чистым, иметь освещение и вентиляцию. Для вентиляции подвала на противоположных его стенах для сквозного проветривания оборудуются продухи не менее 2-х на каждую секцию дома. Их площадь должна составлять примерно 0,25% площади пола подвала. Желательно оборудовать продухи решетками. Для предохранения фундамента и подвала от появления плесени и конденсата, а также устранения затхлого запаха, регулярно должно проводиться сквозное проветривание путем открытия всех продухов, люков и дверей в сухие и не морозные дни.
Если в подвале полы земляные, то при очередном капитальном ремонте они должны заменяться на полы с твердым покрытием. Поверхность пола должна оборудоваться с уклоном к специальному бетонному приямку или трапу для сбора воды. Если в подвале появляется вода, ее необходимо удалить и устранить причины поступления воды. Для этого разрешается устраивать внутридомовые дренажи.
Защита погреба от грунтовых вод
Частая проблема, с которой сталкиваются владельцы частных домов: грунтовые воды в подвале, что делать в этом случае?
Поскольку главная причина затопления заключается в повышении уровня грунтовых вод в результате сезонного выпадения осадков, то чтобы защитить подвальное помещение от поземных вод, можно использовать два метода:
- Обустроить кольцевой дренаж вокруг стен сооружения на уровне подошвы фундамента.
- Сделать качественную гидроизоляцию стен и пола погреба.
Внешняя дренажная система – это самый эффективный способ защитить подвал от подтопления, но и самый технически сложный и дорогостоящий. Зато в итоге вы получите наилучшую защиту от затопления подвала.

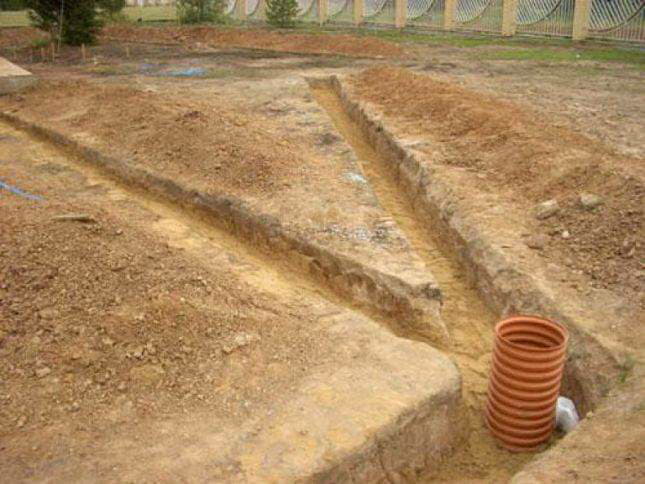

Для устройства внешней системы дренажа, следуйте следующему алгоритму действий:
- По периметру дома, отступив 30-70 см от фундамента, выройте траншею шириной примерно 100-120 см.
- С четырех сторон траншеи сделайте дополнительные отводы длиной около 5 метров.
- В конце каждого дополнительного отвода проделайте углубление для установки бетонного кольца.
- Дно основной траншеи устелите геотекстилем.
- Поверх геотекстильной подложки уложите дренажную трубу и через каждые 7 метров установите смотровые колодцы
- Затем засыпьте трубу несколькими слоями следующих материалов:
- первый слой из щебня засыпается до уровня за 10 сантиметров до конца фундамента;
- второй слой из песка до вершины фундамента здания;
- третий слой из крупного щебня до уровня за 15 сантиметров до конца грунта.
- Затем до уровня грунта щебень залейте слоем бетонного раствора.
Дренажный колодец
Дренажные трубы отводят воду от зданий в ливневую канализацию. Если нет возможности подключения к централизованной ливнёвке, на участке обустраивается дренажный колодец.
Накопительный резервуар можно изготовить самостоятельно из бетонных или ПВХ-колец, бочек и других подручных емкостей, или купить готовые изделия из композитных материалов.
Для монтажа дренажного колодца выкапывается глубокая яма, до песчаного слоя. На дно ямы засыпается дренаж из щебня, гравия или битого кирпича.
Монтируются кольца колодца.
Схема устройства дренажного колодца.
Герметичные емкости нуждаются в откачке по мере наполнения.
Чтобы вода в колодце не превышала уровня дренажных труб, устанавливают автоматические насосы.
Устройство входа в подвал
Основная задача при устройстве входа в подвал с улицы — защита его от атмосферных осадков.
Вход в подвал из дома может быть практически любой конфигурации, в зависимости от размера подвала, наличия свободного пространства и назначения помещений.
Вход с улицы обычно находится недалеко от входной группы в дом. Лестничный марш для спуска в подвал должен быть удобным и располагается вдоль стены здания.
Вход в подвал.
Лестница изготавливается из армированного железобетона.
Для отделки ступеней лучше использовать плитку из керамогранита. Она не скользит, прочная и доступная по стоимости.
Для защиты от потопа следует предусмотреть следующие мероприятия:
- устройство дренажного приямка в нижней точке входа в подвал;
- дверной проем должен иметь порог не менее 150 мм для предотвращения затекания воды в подвал;
- устройство навеса или козырька по всей длине лестницы.
Какой бы вариант спуска в подвал вы не выбрали, лестница должна быть удобной, надежной и безопасной.
Работа с полом в подвале
Постоянное наличие воды в подвале — это не только вред несущей конструкции и внутреннему оснащению. Прежде нужно решить проблему практичности: убрать грязь и поспособствовать быстрому стеканию воды в некую общую точку, из которой будет осуществляться её удаление. Все работы желательно проводить в период наибольшего падения уровня грунтовых вод: в летнюю засуху или зимой, если подвал тёплый.
Сперва пол в подвале потребуется углубить. В идеале, чтобы снизить вредное воздействие воды на стены, углублять нужно ниже уровня их залегания на 25–30 см. Пол нужно особым образом распланировать, создавая правильную разуклонку. Даже незначительные перепады уровня могут способствовать задержанию воды, из-за чего в подвале появится сырость и запах затхлой воды.
Нижнюю точку для всех уклонов проще разместить в углу подвала или ближе к его центру, в случае если площадь пола превышает 20 м2. Желательно придерживаться длины по падению наклонного участка не более 5–6 м. Линии схождения уклонов почти всегда расположены диагонально. По ним размещают стальные трубы, используемые на манер маяков как при заливке стяжки.
1. Приямок. 2. Глиняный замок по всей поверхности пола с уклоном в сторону приямка. 3. Желоба. 4. Фундамент дома
Распланированный пол должен в итоге представлять собой гидрозамок из размоченной и тщательно утрамбованной глины. Даже если на имеющейся глубине уже пошла супесь, слой глины в 15–20 см должен быть, иначе будет ярко выражен нанос осадочных частиц вместе с водой. При устройстве замка в 30–40 см от стен пол резко поднимается под углом в 30–35°, образуя своего рода подвороты, высота которых на 3–5 см ниже нулевой отметки.
Особенно тяжёлый случай — подвалы с монолитным бетонным полом, утратившим целостность гидроизоляции. Уклоны в этом случае формируются на имеющемся уровне при помощи подготовительной стяжки. Очень важно обеспечить её качественное сцепление с основным массивом, поэтому часто бетонный пол приходится тщательно зачищать и использовать специальные модификаторы, улучшающие адгезию.
В обоих случаях, чтобы сделать пол пригодным для хождения, на него необходимо уложить гигроскопичную подсыпку из 20–25 см мелкого гравия или сбить проходные трапы. Чтобы избежать просадки гравия через глинистый пол, его нужно накрыть слоем геотекстиля. Важно дополнительно защитить стены от высокой влажности, для чего можно применить влагостойкие штукатурные составы или «жидкое стекло».

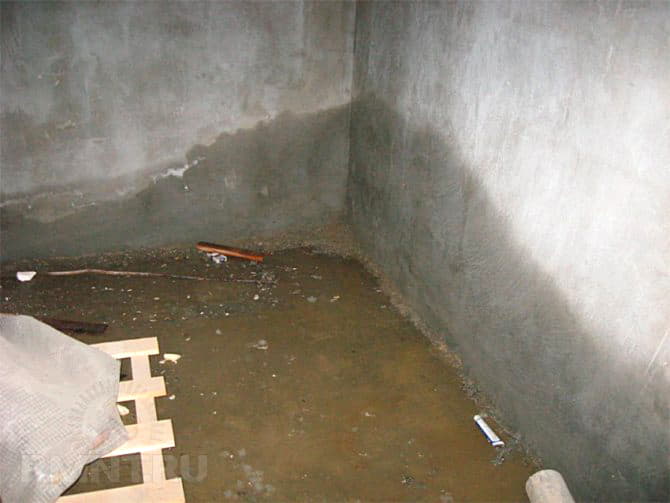

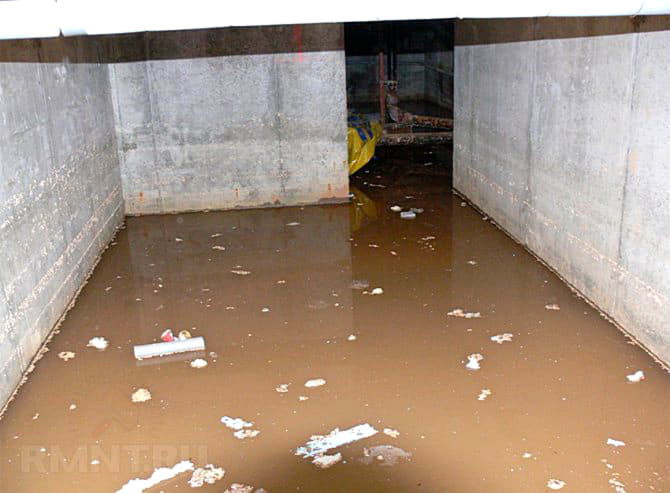

Что делать, если в подвале появились грунтовые воды
Если дом уже построен и в подвале обнаружилось затопление, то необходимо принять срочные меры по откачке, своевременному отведению поступающей влаги и предупреждению дальнейшего просачивания.
Цена самых простых моделей вибрационных насосов — от 1 до 1,5 тыс. рублей
Способы откачки воды:
- вибрационный (погружной) насос стоит недорого и работает эффективно при небольших объёмах сравнительно чистой воды без крупного мусора;
- дренажный насос можно купить самому или вызвать аварийную бригаду, которая сделает работу профессионально и быстро с мощным оборудованием.
Насосы подразделяются на погружные и наружные. Наружный насос опускается в воду только нижней частью, а погружной — полностью.
Технология работы по самостоятельному удалению потопа дренажным насосом:
- Подсоединить гибкий шланг для дальнейшего отведения за пределы дома.
- Взять большое пластиковое ведро, просверлить в нём отверстия, обернуть куском геотекстиля и поместить насос в импровизированный накопитель. Если вода стоит высоко, то всю систему с погружным насосом просто опустить в воду и поставить на пол. Для наружного насоса насыпать в накопитель гравий до необходимого уровня так, чтобы нижняя часть была погружена, а верхняя осталась на воздухе. Насос с помощью поплавка определяет уровень воды и отключается после откачки.
Цена на дренажные насосы начинается от 1.5 тыс. рублей
Чтобы предотвратить повторное затопление после разовой откачки, если вода всё равно потихоньку прибывает, можно сделать быстрый дренаж, так называемый приямок и создать автоматическую систему, которая будет держать подвал сухим, пока не спадёт уровень грунтовых вод.
- Выкопать посередине или в самом низком месте подвала яму объёмом примерно 1 м³. Чтобы мокрые стенки не обрушились, плотно утрамбовать их и выложить кирпичом, дно засыпать гравием.
Пример автоматической системы откачки вод с помощью погружного насоса
Чтобы встретить следующий сезон подтопления во всеоружии, нужно обустроить внутреннюю и внешнюю гидроизоляцию, сделать кольцевой дренаж.
Для создания качественной внутренней гидроизоляции понадобятся следующие инструменты и материалы:
- состав для проникающей пропитки, битумная мастика, цемент, армирующая сетка, песок;
- ёмкость для замешивания бетона, дрель с насадкой миксер, шпатель и щётка.
- Просушить помещение, очистить его от грязи, заштукатурить трещины и щели.
- Обработать пол и стены проникающим составом, он закупорит все микроканалы и укрепит бетонный слой, создаст водонепроницаемую структуру.
Состав наносится обычным валиком на всю площадь стен и пола
Для внешней гидроизоляции уже построенного дома придётся откопать фундамент, насколько это возможно, и обмазать его битумной мастикой или обернуть рулонными гидроизоляционными материалами выше уровня поверхности на 30 см, а затем засыпать грунт обратно и уплотнить его. Дополнительно можно оборудовать дренажной мембраной с геотекстилем.
Дрена — подземный искусственный водоток (труба, полость) для сбора и отвода почвенно-грунтовых вод
Одновременно с внешней гидроизоляцией целесообразно сделать кольцевой траншейный дренаж, который размещают на 50 см ниже уровня пяты фундамента.
- Вокруг дома, на расстоянии 1–3 м от стен, нужно выкопать траншею. От неё с каждой стороны следует вырыть отводы по 4–5 м, создать достаточный уклон в сторону сборного коллектора, на углах сделать смотровые колодцы.
Водоотвод на участке может быть поверхностным и заглублённым
Готовую дрену необходимо сверху закрытить геотекстилем
Дренаж примет на себя основной удар паводка, а качественная гидроизоляция защитит от просачивания воды через поры бетона, от сырости и подтопления подвала. Тогда даже в самую дождливую весну подвал вашего дома будет сухим.
Виды дренажей
Дренажи могут устраиваться внутри и снаружи зданий.
Выбор дренажных систем зависит от типа грунтов, рельефа местности и глубины залегания подземной воды.
Необходимость устройства дренажных систем, схемы их расположения, глубина заложения определяются проектом, так как ошибки в расчетах могут привести к застою воды в трубах и неэффективности их работы.
Существует несколько разновидностей дренажных систем:
Пристенный дренаж
Устраивается снаружи здания, по его периметру. Контур пристенного дренажа монтируется после возведения фундамента или стен подвала и их гидроизоляции.
Этапы монтажа пристенных дренажей:
- На уровне основания фундамента копается траншея по периметру здания.
- Дно траншеи застилается геотекстилем, предохраняющим трубу от попадания мелких частиц песка или грунта.
- Для сбора воды от пристенного дренажа, в самом низком месте участка роется яма для установки накопительного резервуара. В качестве накопительного колодца можно использовать герметичные пластиковые емкости или бетонные кольца.
- От слива пристенного контура к накопителю роем траншею и соединяем дренажные трубы с колодцем. При этом следует соблюдать уклон не менее двух сантиметров на метр траншеи в сторону накопителя, чтобы вода по трубе стекала самотеком.
- По геотекстилю засыпается щебень или гравий, слоем не менее 100 мм и укладывается перфорированная труба с уклоном в сторону стока.
- Труба засыпается щебнем, укрывается геотекстилем и засыпается песком или естественным грунтом.
Прокладку дренажных труб следует выполнять ниже уровня промерзания грунта
Выполняется обратная засыпка грунта до уровня проектной отметки с послойным трамбованием. По периметру здания устраивается бетонная отмостка.
Схема устройства пристенного дренажа.
Пристенный дренаж нельзя устраивать для отвода воды от старых строений, из-за возможности разрушения или просадок ветхих фундаментов.
Внутренний дренаж
В частных домах часто обустраивают внутренние дренажи.
Такой способ выручит, если дом стоит на благоустроенном участке, где залиты отмостки, вымощены дорожки и площадки, посажены растения и газоны.
Это самый доступный метод, позволяющий обеспечивать отвод воды из подвала, не нарушая ландшафт участка.
Внутренний дренаж подвальных помещений большой площади выполняется следующим образом:
- удаляется грунт из подвала до основания фундамента;
- стены просушиваются и обрабатываются битумом, жидкой резиной или другими гидроизолирующими материалами;
- пол подвала отсыпается песчано-гравийной смесью и укладываются дренажные трубы с перфорацией, обернутые геотекстилем с уклоном в сторону приямка;
- для сбора воды в подвале монтируется приямок заводского изготовления из армированного композита или оцинкованной стали, или изготавливается из полнотелого керамического кирпича или монолитного железобетона.
- сверху трубы засыпаются песком или щебнем, устраивается бетонная стяжка с уклоном в сторону приямка.
Вода из дренажных труб стекает в приямок, откуда удаляется с помощью насоса.
Поверхностный дренаж
Система сбора и отвода дождевой и талой воды от строений на участках с глубоко залегающими водоносными слоями может быть поверхностной.
Поверхностный дренаж состоит из водосборных желобов с решетками, водоотводящих труб, смотровых и дренажных колодцев.
Вода от фундаментов отводится по желобам в накопительные емкости, дренирующие колодцы или централизованную ливневую канализацию.
Поверхностный дренаж участка.
Заключительные работы
Этот этап является достаточно важным, от него порой зависит безопасность людей в доме. Это объясняется тем, что приямок находится на уровне грунта и небольшой порог не способен защитить от случайного падения. Поэтому формируются специальные конструкции, имеющие определенное назначение.
Специалисты рекомендуют изготавливать металлические решетки из оцинкованного железа или нержавейки, которые способны выдержать вес человека. Иногда они претерпевают и массу машины. Многие выполняют дизайнерские изделия, подвергая их хромированию или воронению. В итоге им удается получить конструкцию приямка, который становится настоящим произведением искусства и украшением фасада.
Над приямком можно создать козырьки, которые будут защищать пространство от дождевой воды. Такие конструкции снижают степень проникновения солнца в помещение. Если выбирать готовые изделия, то подобный вопрос уже будет решен. Поэтому покупателю следует выбрать лишь понравившийся вариант. Защитное ограждение приямка следует хорошо зафиксировать на стенах и доме. Такие конструкции исключают падение, а внешний их вид обычно – на втором месте.
